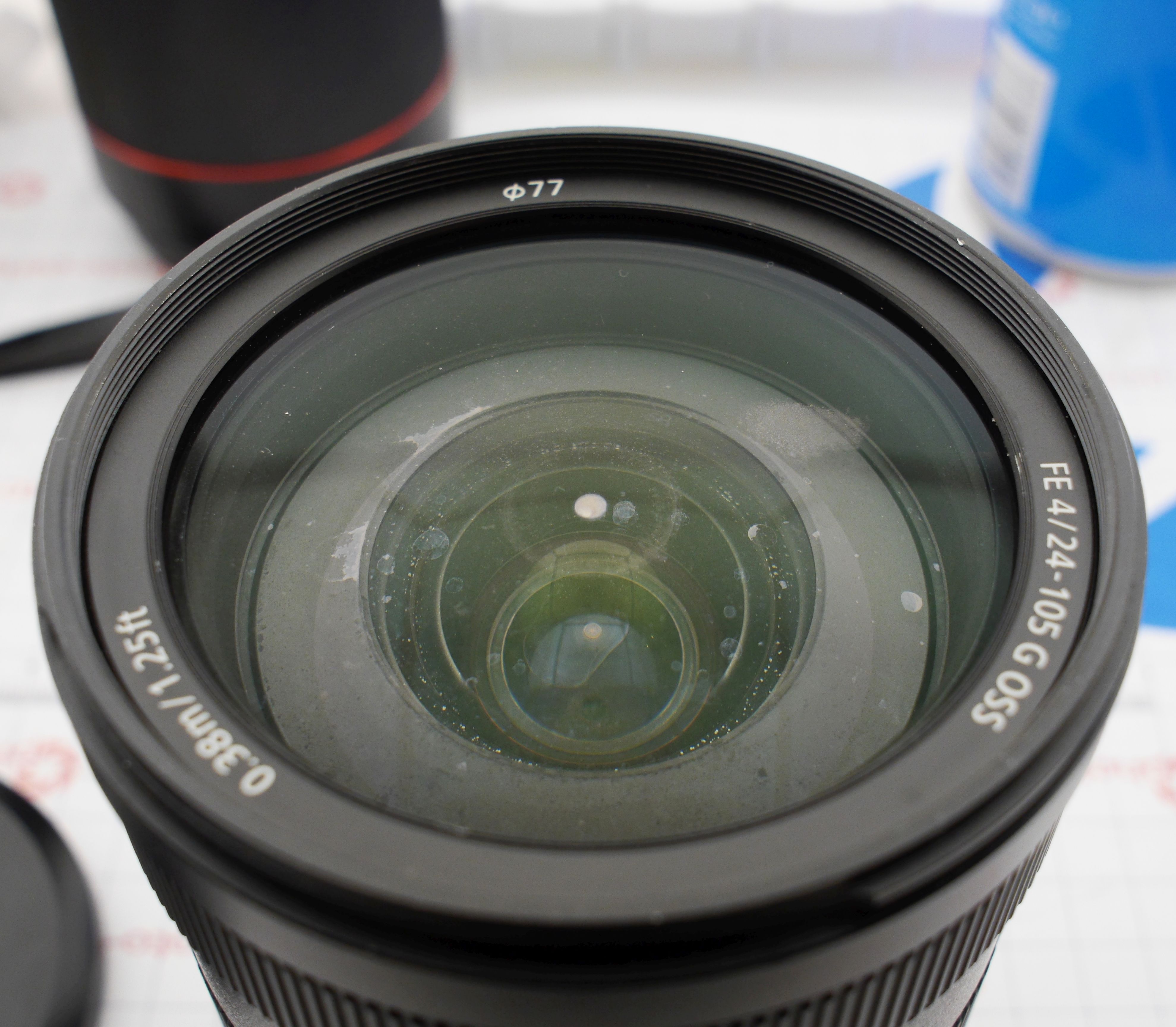

Часто вижу в ремонтах два противоположных случая: идеальное состояние оптики, но что-то мешает объективу работать (автофокус поломался, корпус развалился и так далее), или - всё вроде бы работает, но с оптикой творится какой-то трэш. Сегодня - про второй случай. Объектив Sony FE 24-105mm G OSS испытал полное погружение в каком-то водоеме, высох, и остался функционирующим (диафрагма, стабилизатор и фокус все еще работают), но с ужасными разводами везде.
Меня ждет полная разборка, расклейка групп линз, масштабная чистка, отчаяние и печаль.
Дисклеймер: результат этого ремонта не является приемлемым для искушенного пользователя. Объектив, побывавший в воде и получивший непоправимые повреждения линз требует либо замены их всех на новые, либо путевку в мусорку. Однако, в рамках принципа "лучше немного поломанная техника высокого уровня, чем ничего" такой ремонт приемлем.

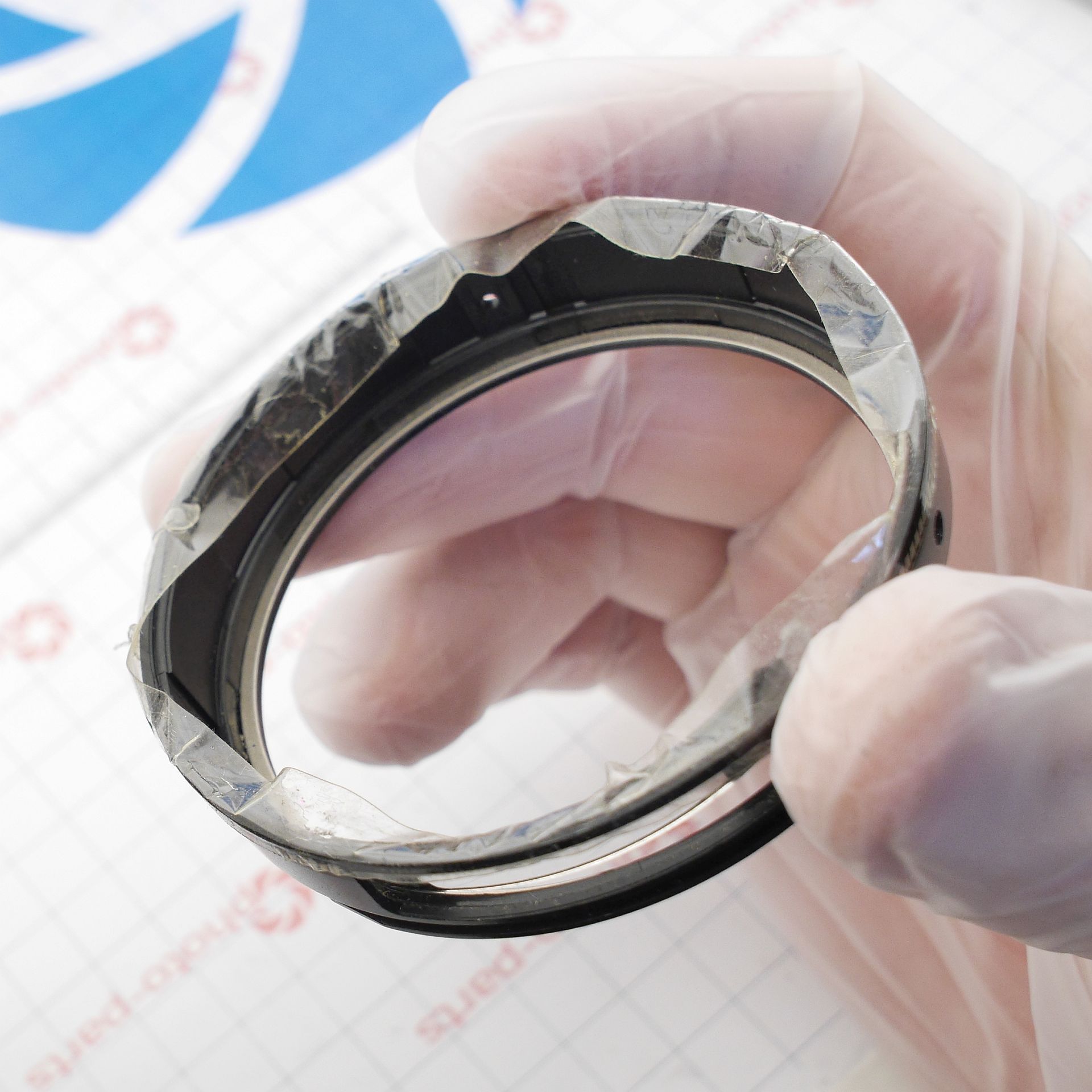

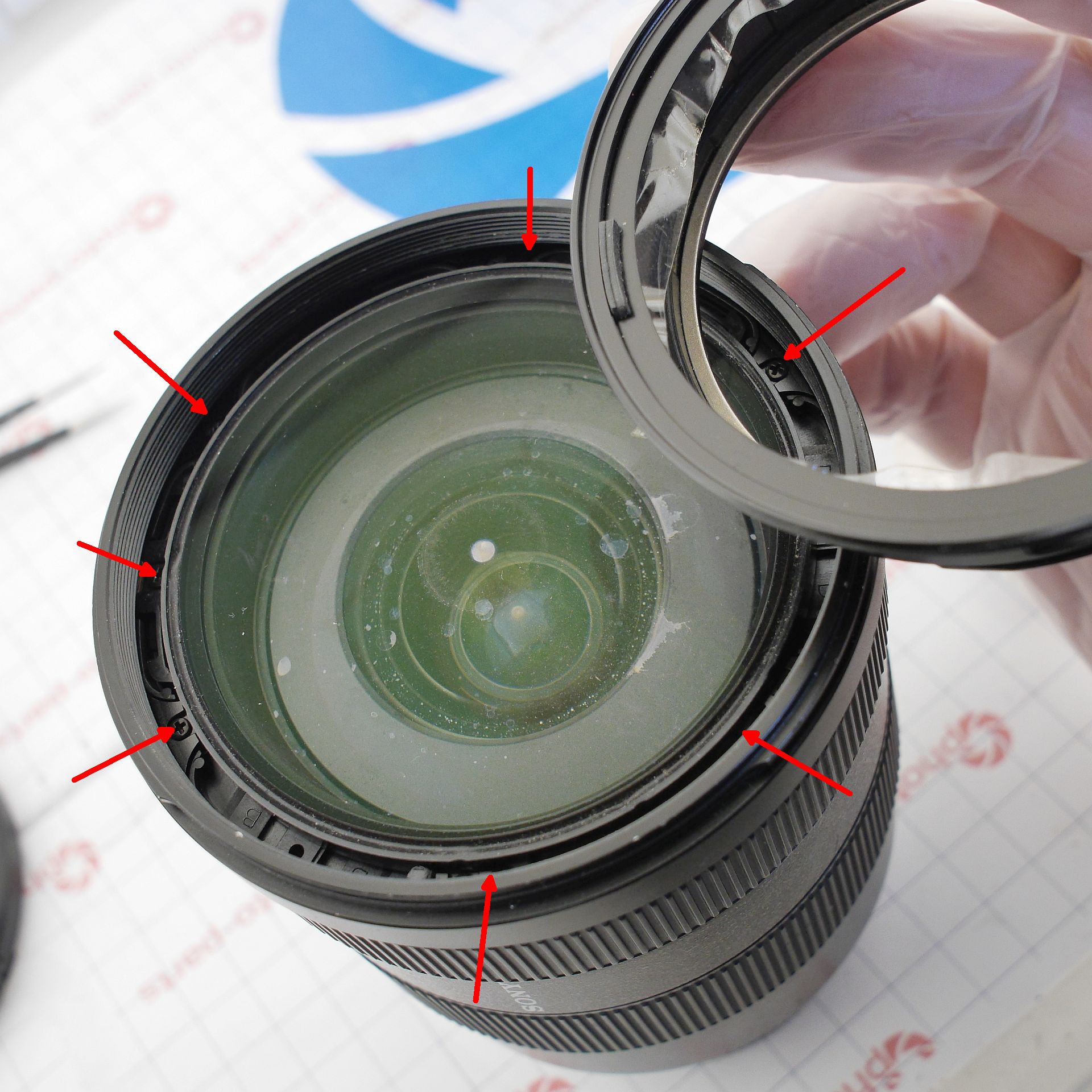

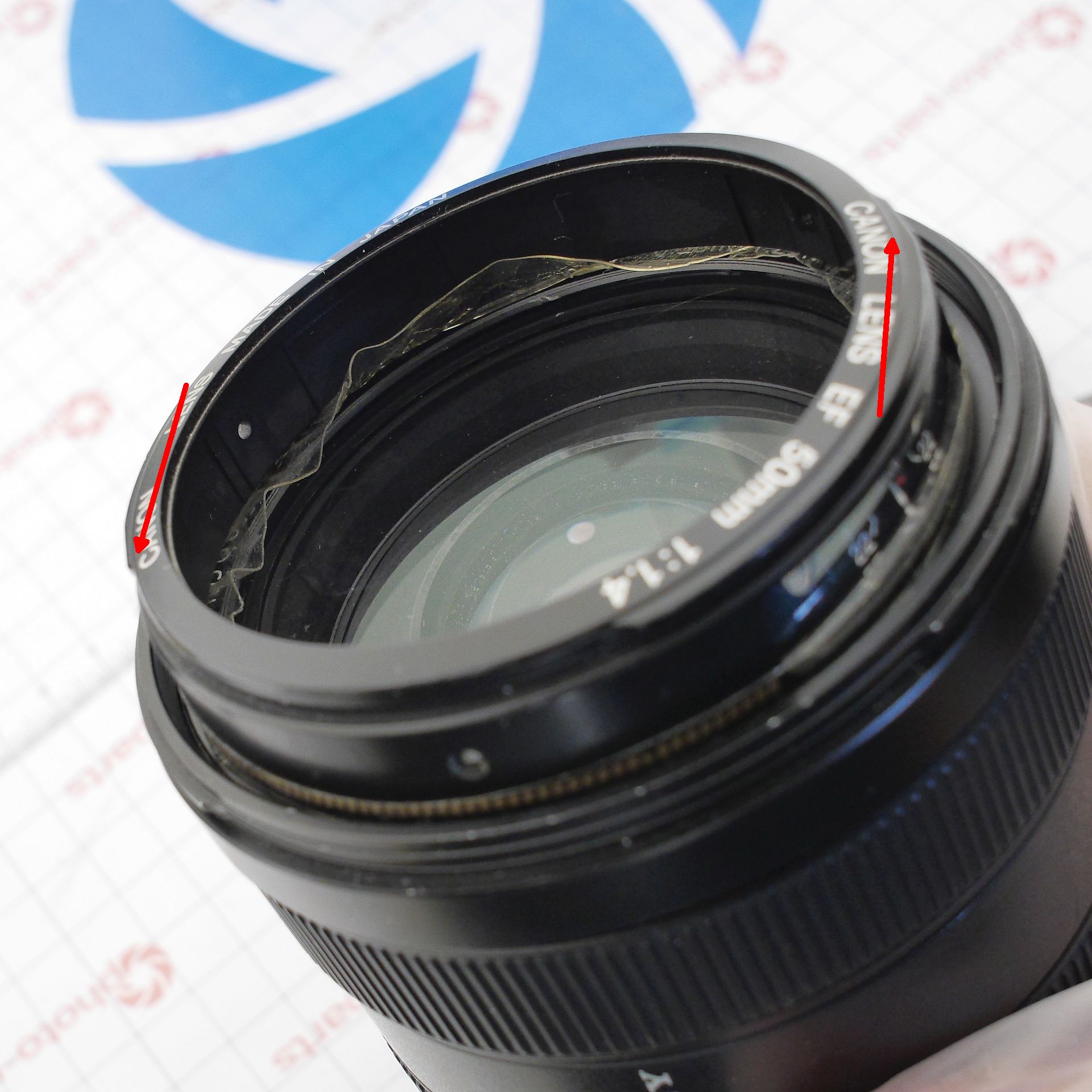

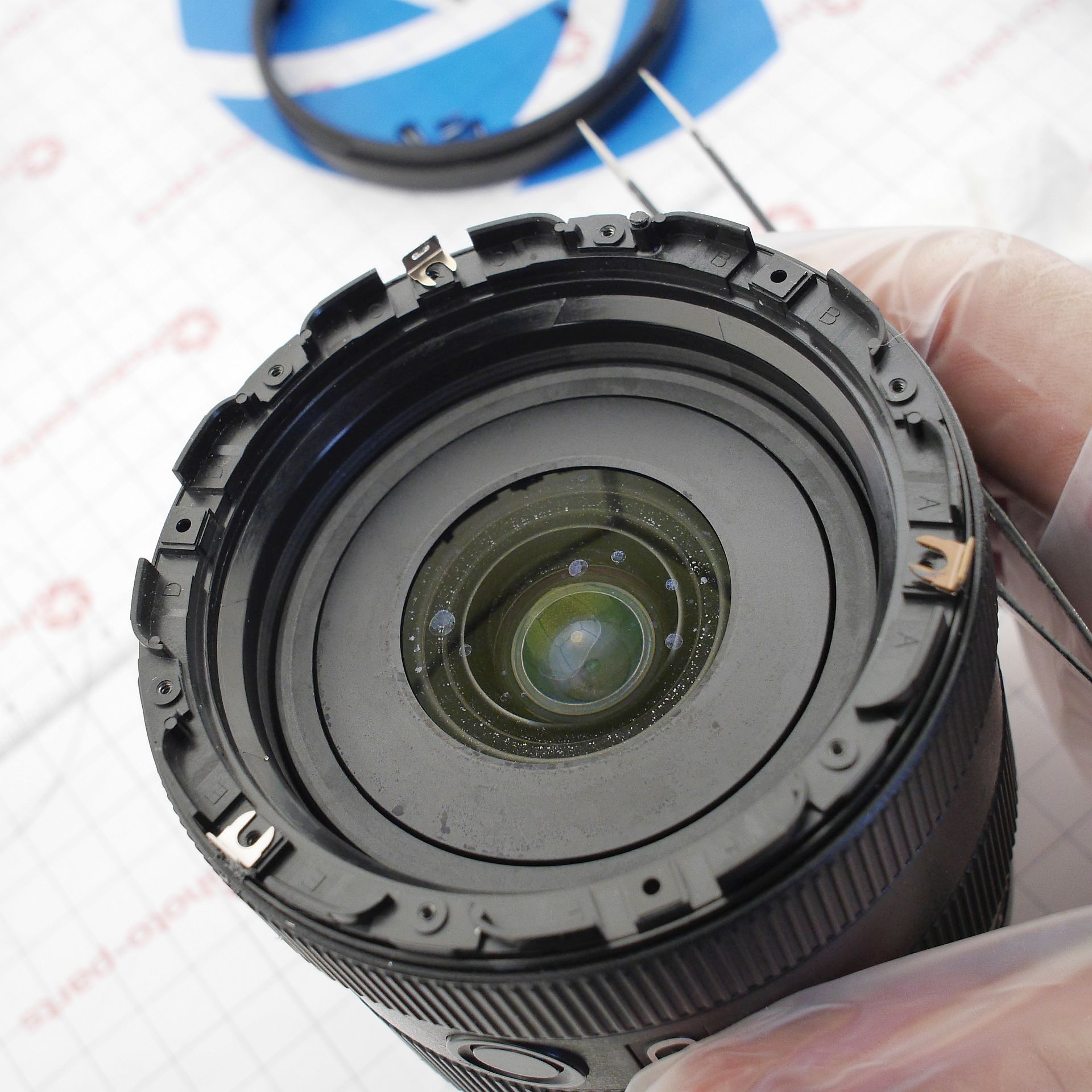

Разборку я решил начать с передней линзы, вдруг чистка на ней и закончится? (наивный). Чтобы её демонтировать необходимо приспособление по отворачиванию декоративного кольца. В мире профессионального ремонта это набор резиновых колец, а в моем мире это кольцо от объектива Canon 50мм 1.4 обклеенное двухсторонним скотчем. Оно прекрасно совпадает по диаметру с декоративным кольцом утопленника, и открутить получилось без усилий и повреждений. Под декоративным кольцом необходимо открутить много винтов, удерживающих кольцо крепления светофильтра:
Передняя линза установлена на юстировочные прокладки, а значит их необходимо пометить или приклеить:

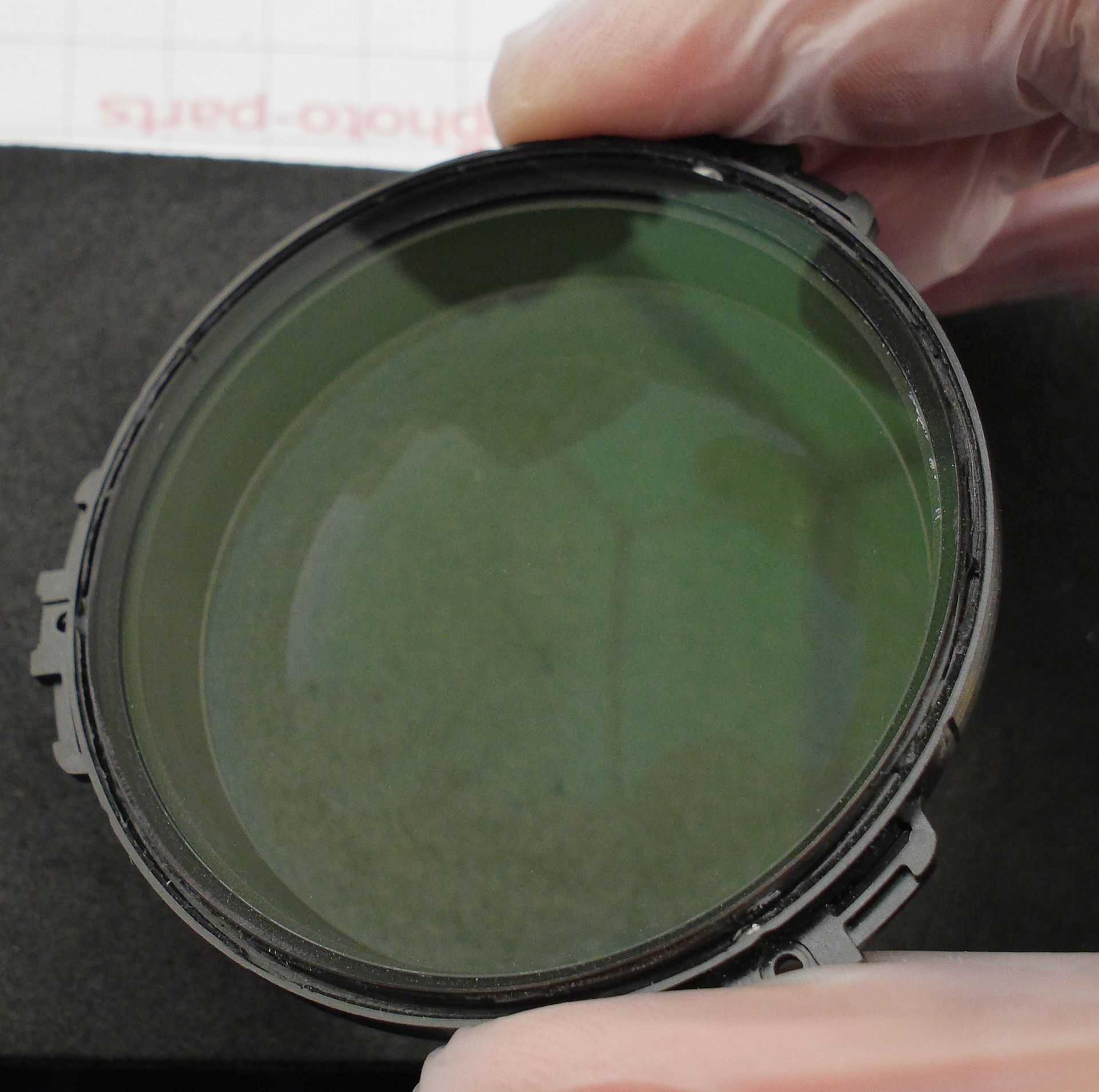

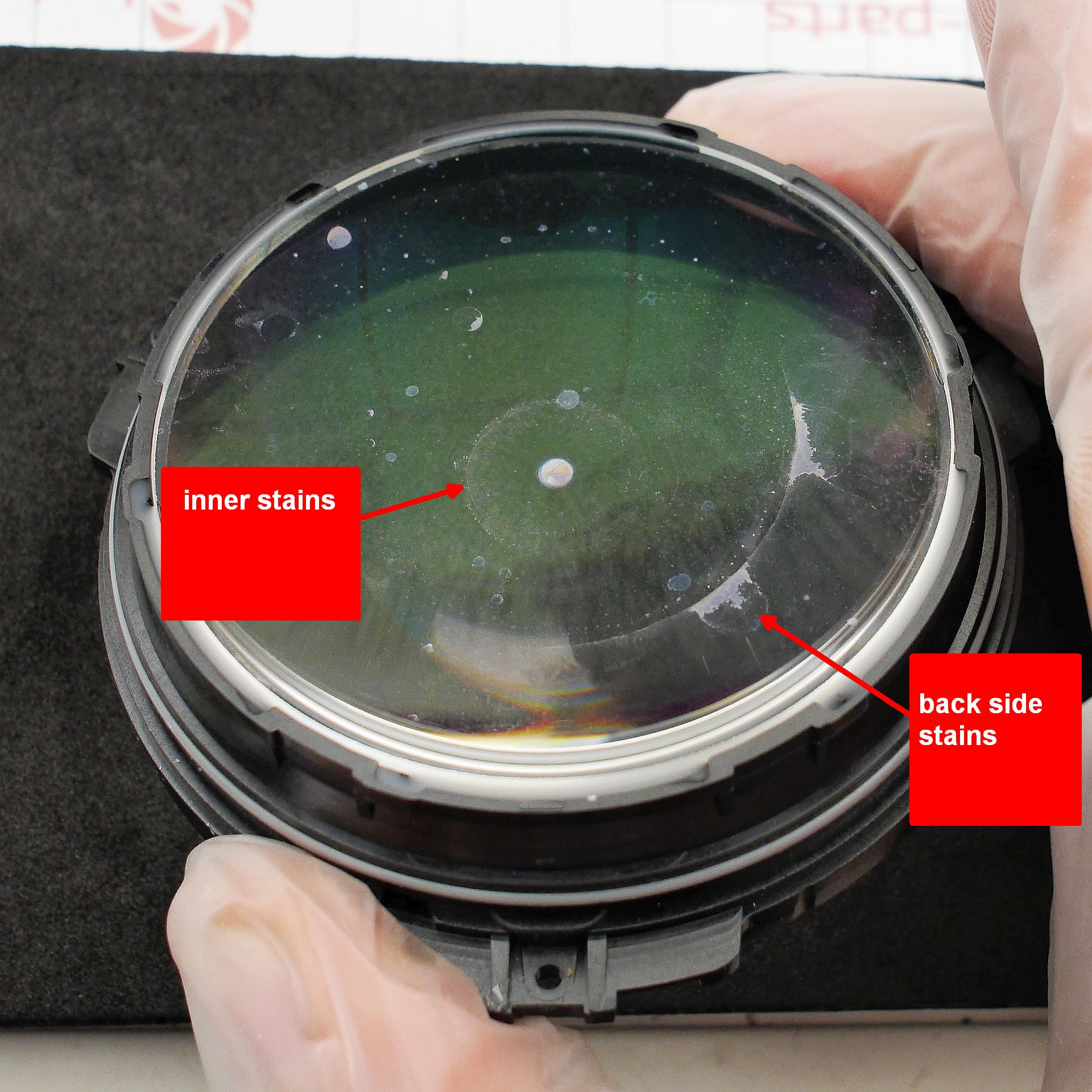

Осмотрим следы жидкости на передней линзе:

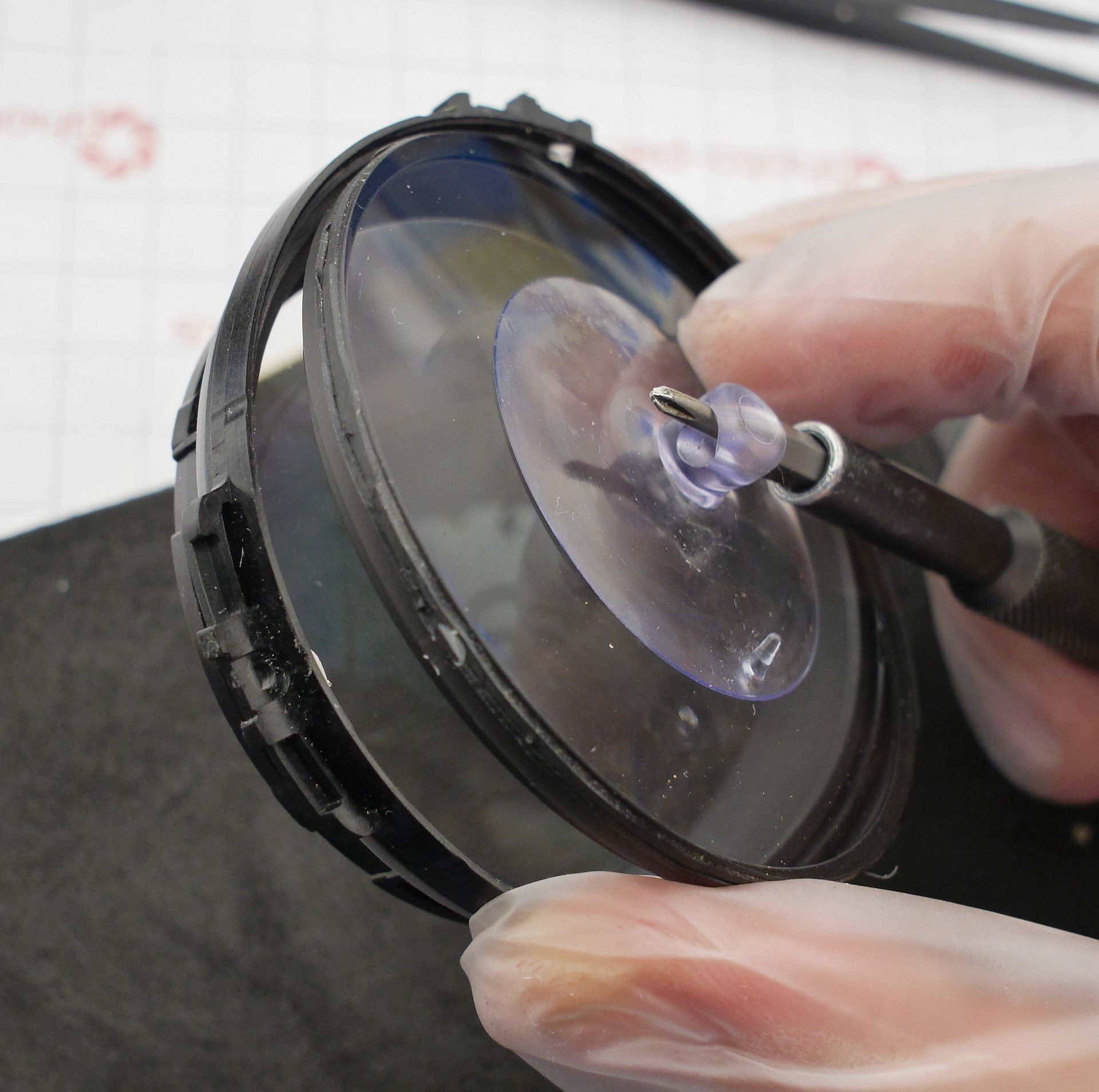

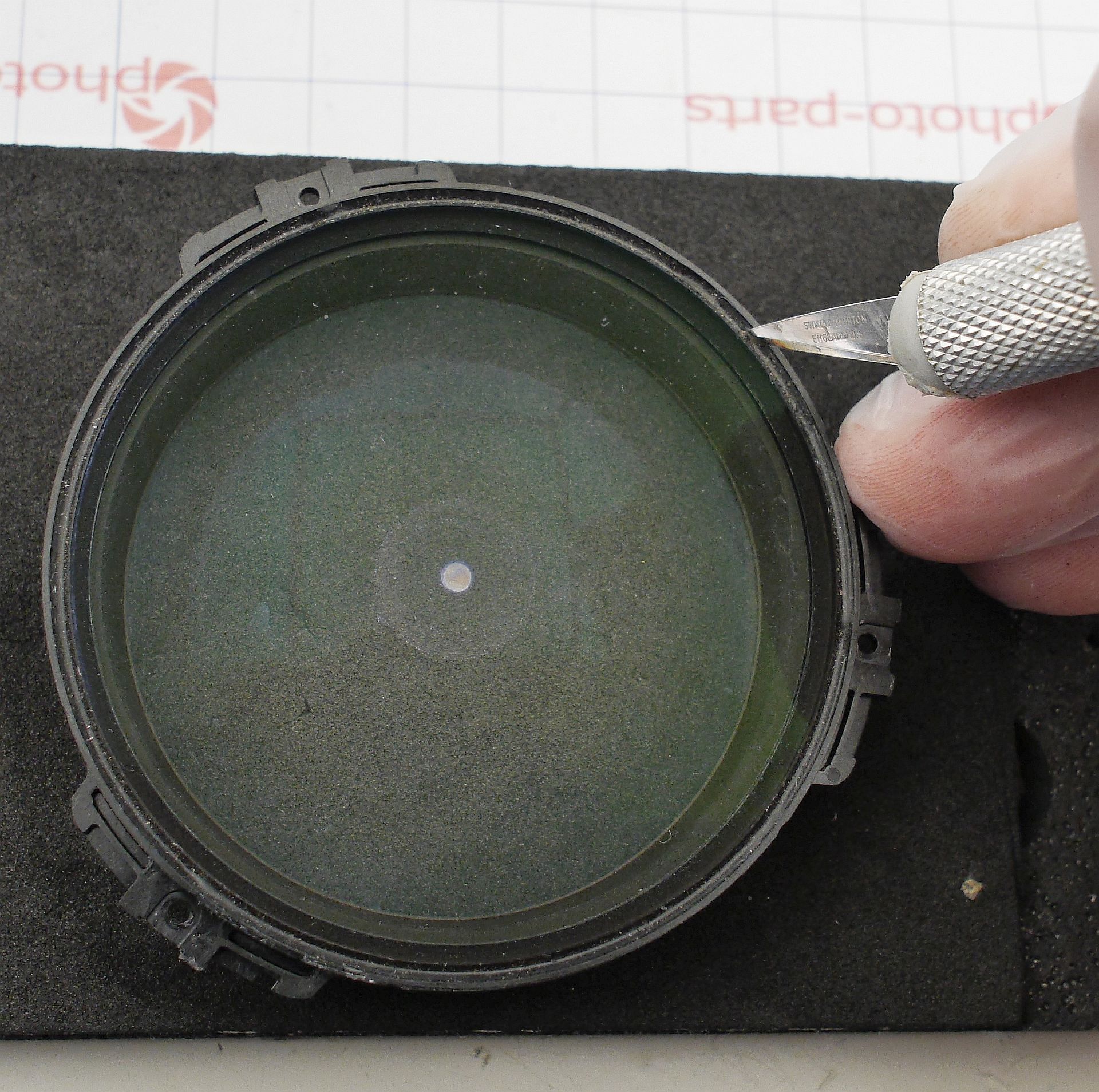

И - ничего хорошего не видно. Разводы есть и на задней поверхности, и внутри первой группы линз. После оттирания внешних поверхностей перехожу к вскрытию склейки, мой выбор - извлечь переднюю линзу. Для этого я срезаю и выковыриваю герметик, под ним три капли эпоксидного клея:
Пару слов о собственно чистке. В 90 процентах случаев работает следующая комбинация: обычная бумажная салфетка (без маркетинговой шелухи типа ароматизаторов или экстракта алоэ, и без синтетических волокон) разделяется на слои, и наматывается на ватную палочку или на палец изнанкой наружу. Первый проход делается с жидкостью для мытья окон (нашатырный спирт + ПАВ), далее новой салфеткой вытирается насухо. Второй проход делается обновленной салфеткой подышав на линзу, стирая конденсат. Эта процедура делается ровно столько раз, пока разводы полностью не исчезнут даже на запотевшей линзе. Третий этап - выдуть все ворсики чистым сжатым воздухом. Все это стоит делать на черном матовом фоне, только так разводы на линзе становятся заметны.
С передней линзой чистка удалась полностью: следов воды не разглядеть. Герметик заменяет привычный клей Т7000.

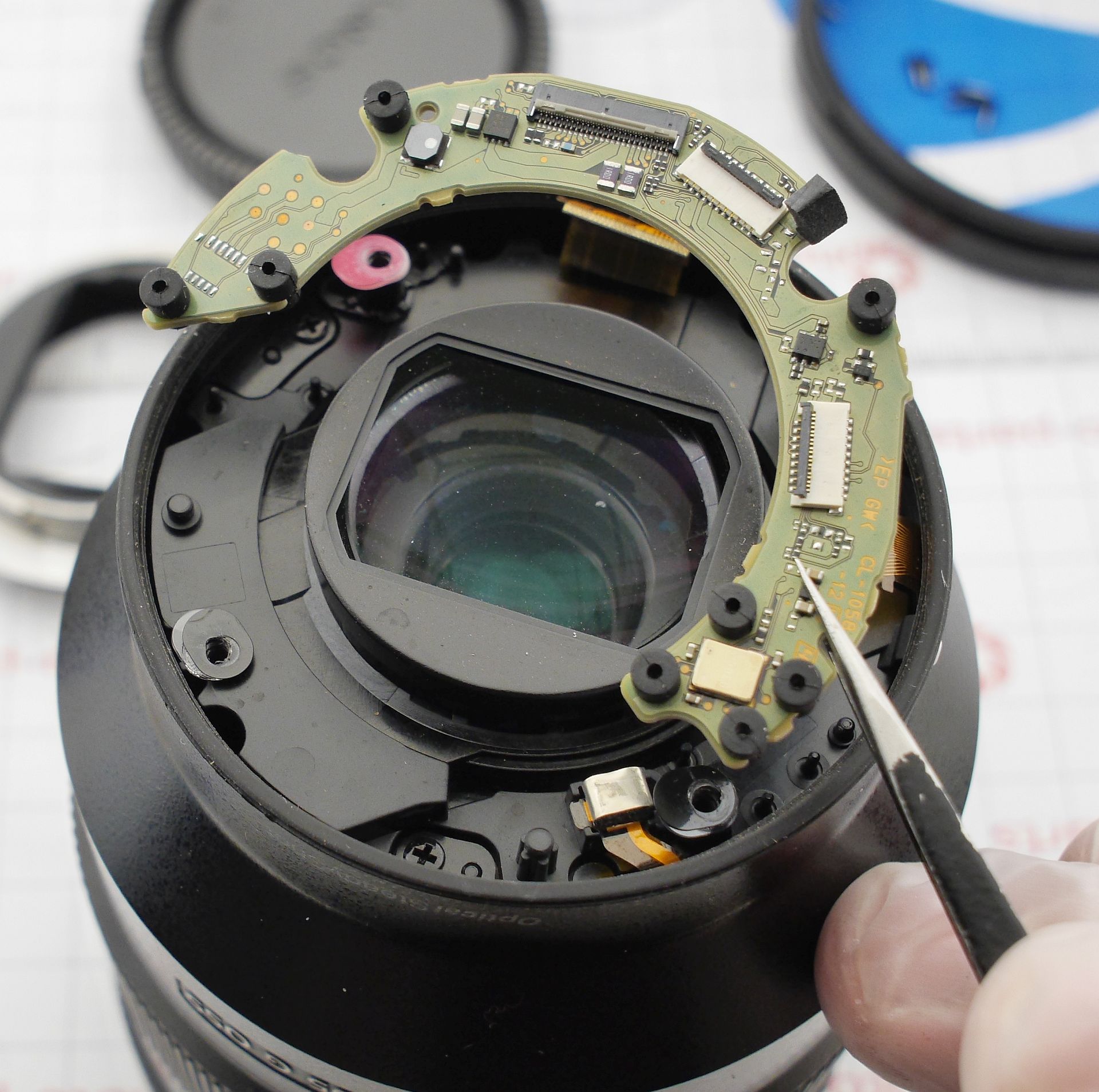

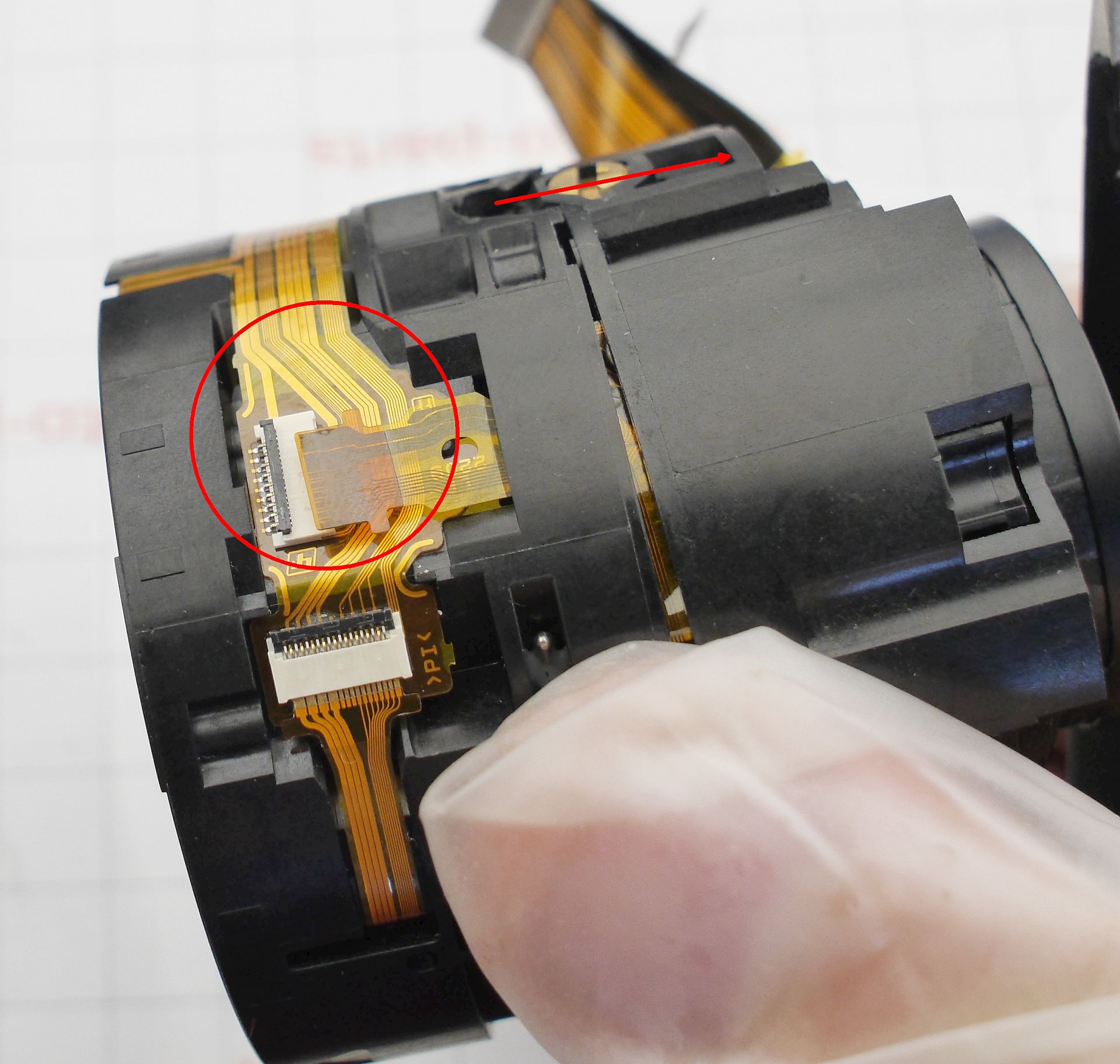

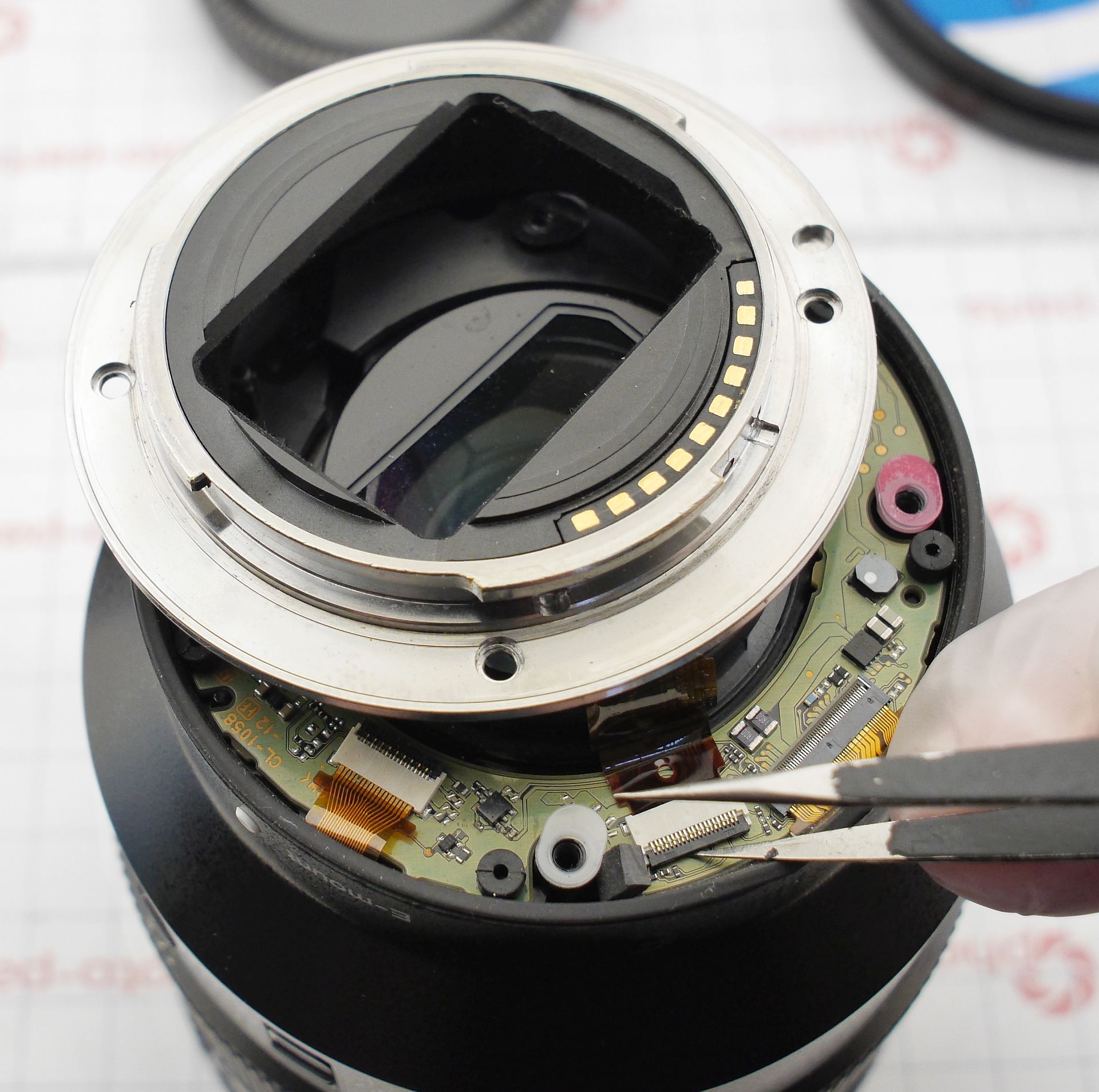

Примерно сейчас становится понятно, что объектив придется разобрать до последней линзы, чем и займемся, и теперь вся разборка происходит со стороны байонета. В общем-то там все стандартно, за исключением извлечения платы: сначала отключатся узкий шлейф, потом плата вытаскивается из копуса немного, и только потом отключается шлейф широкий. Соответственно сборка тоже производится в такой нестандартной последовательности.

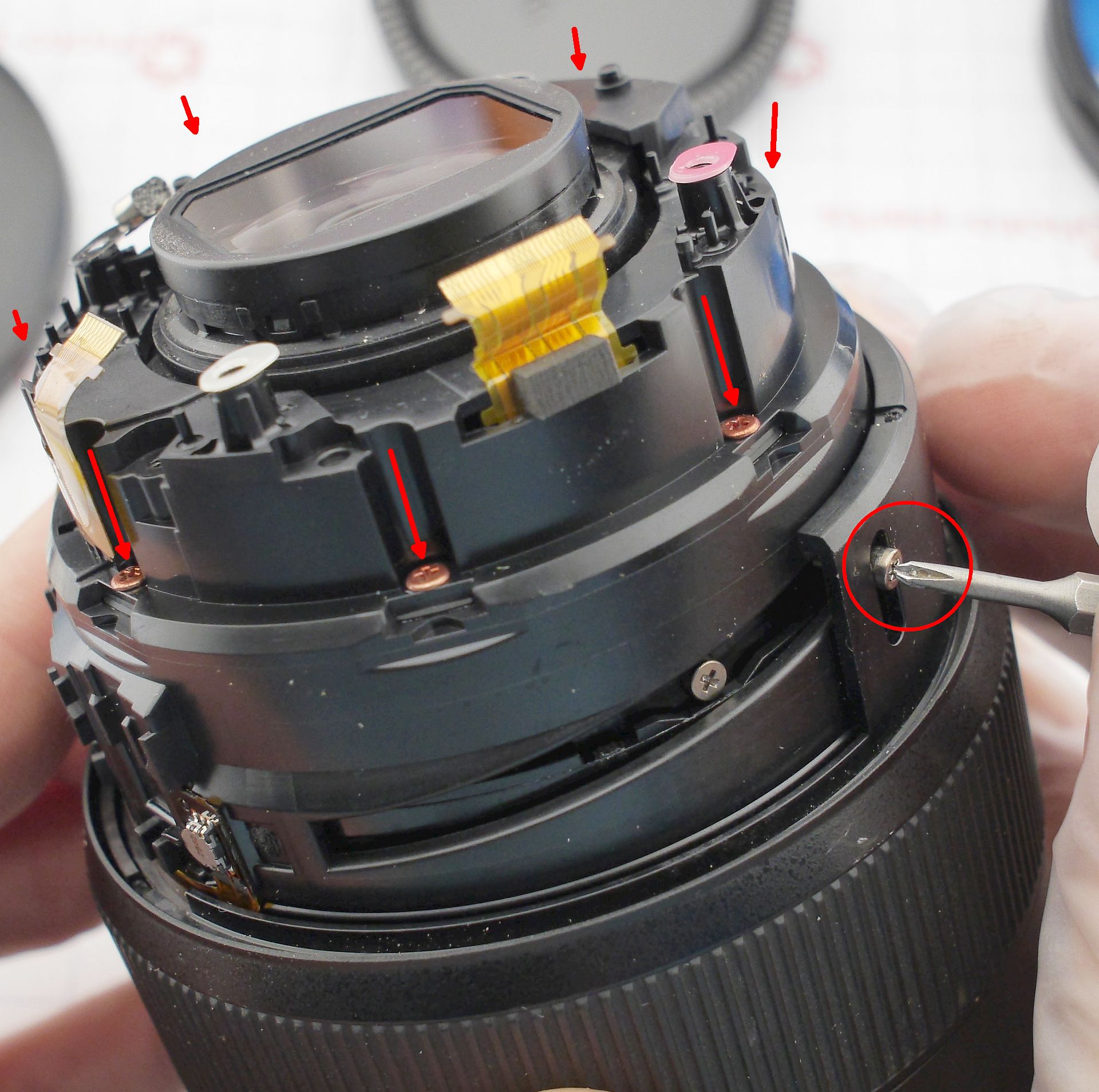

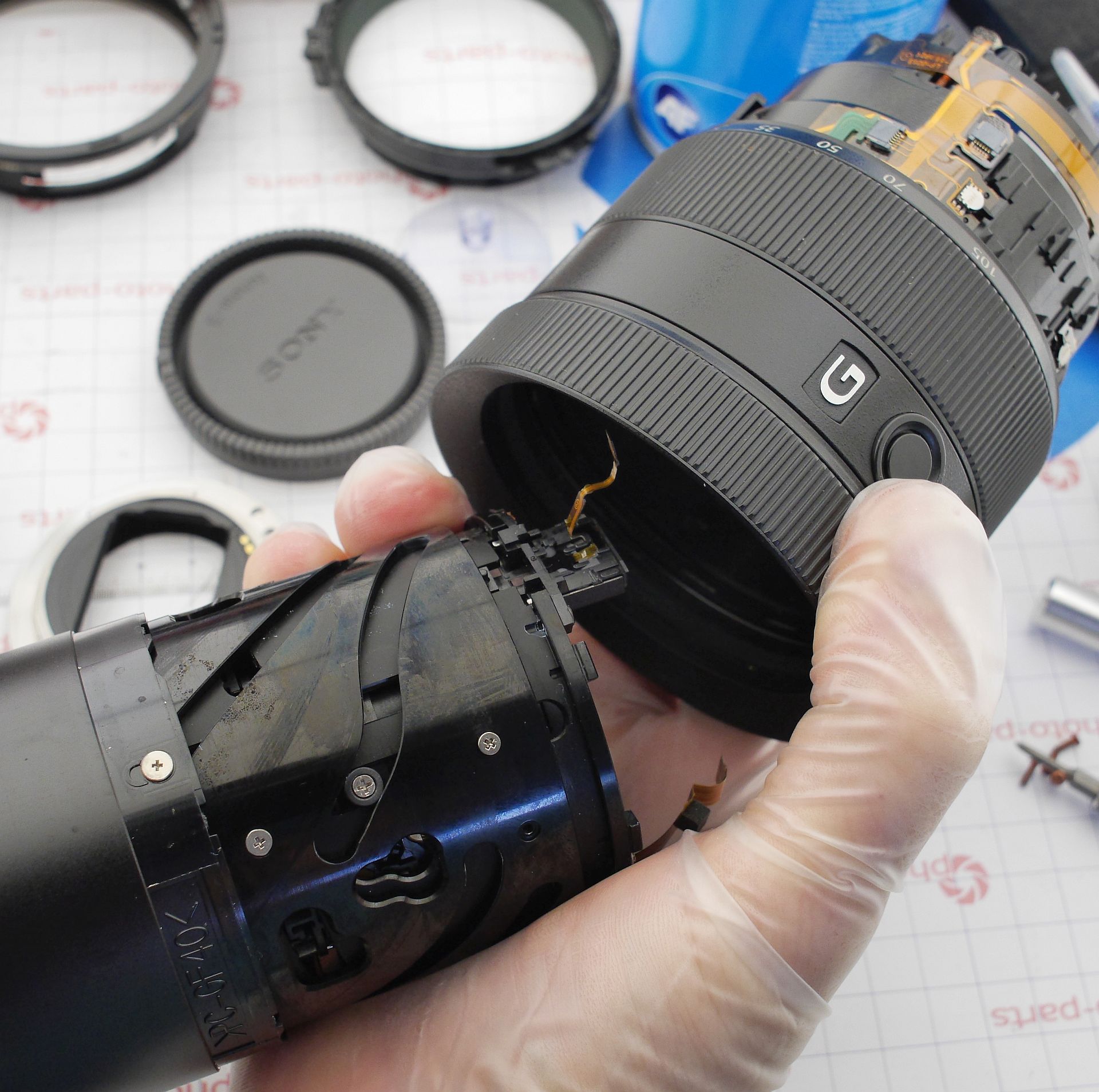

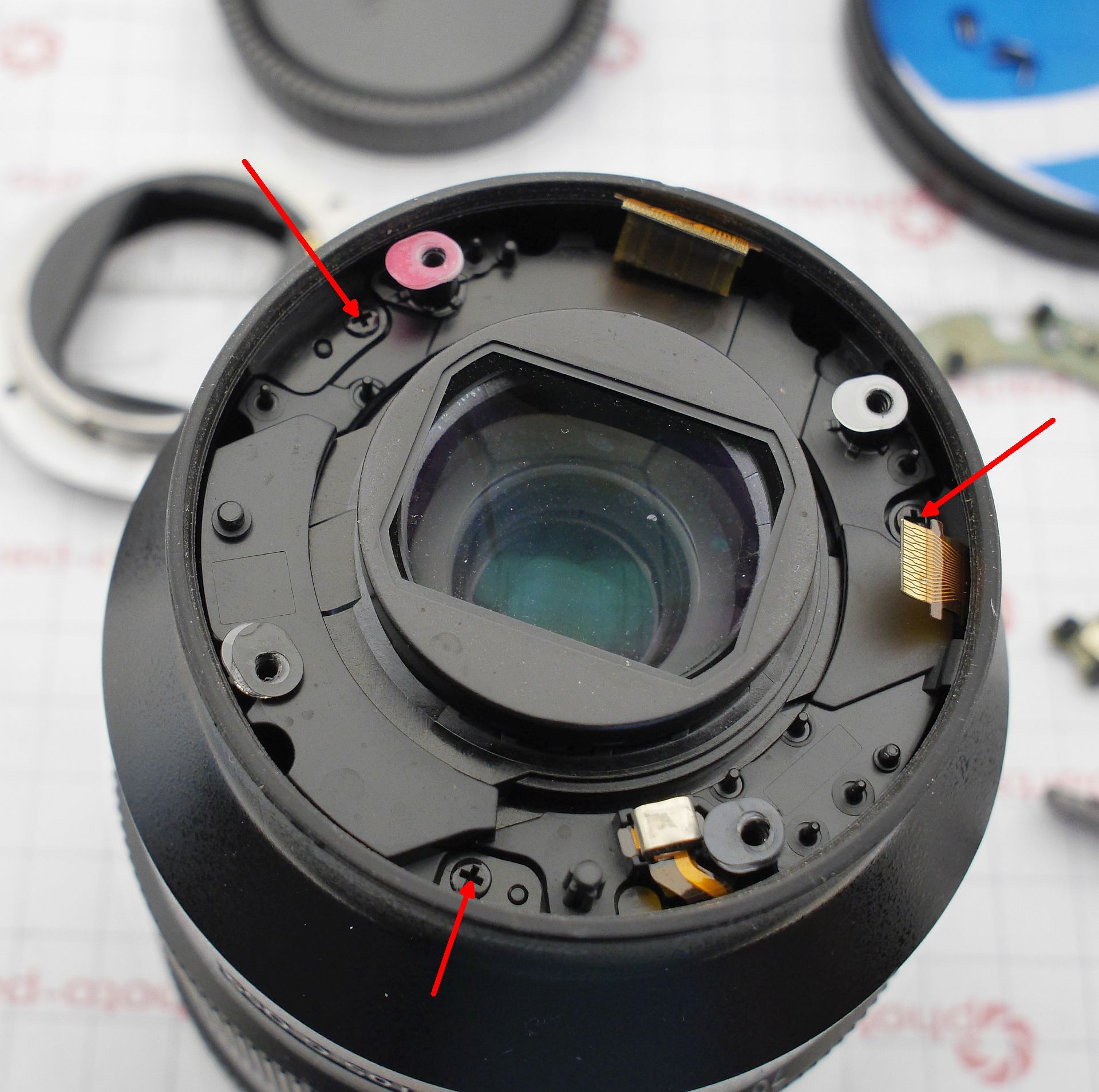

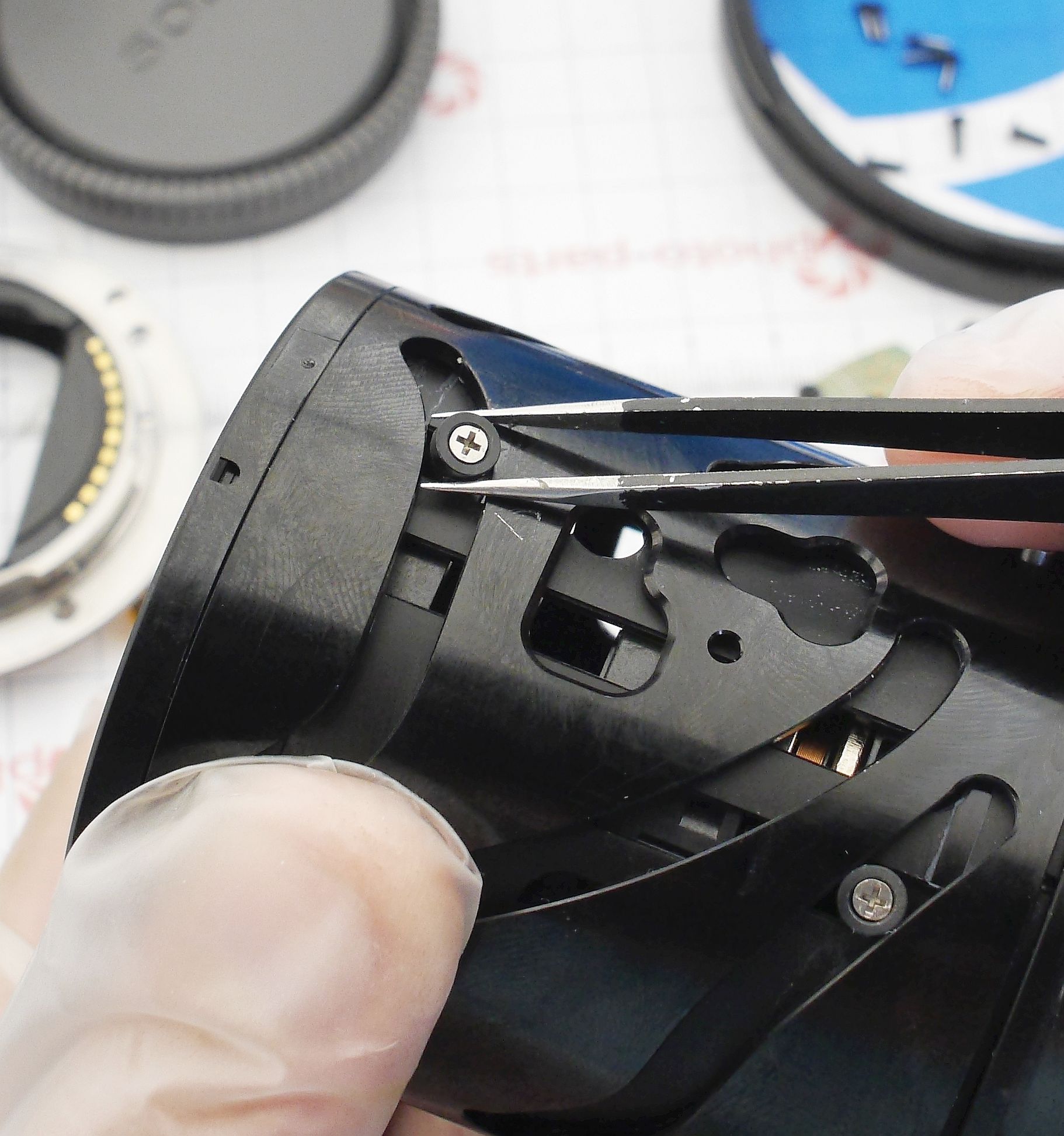

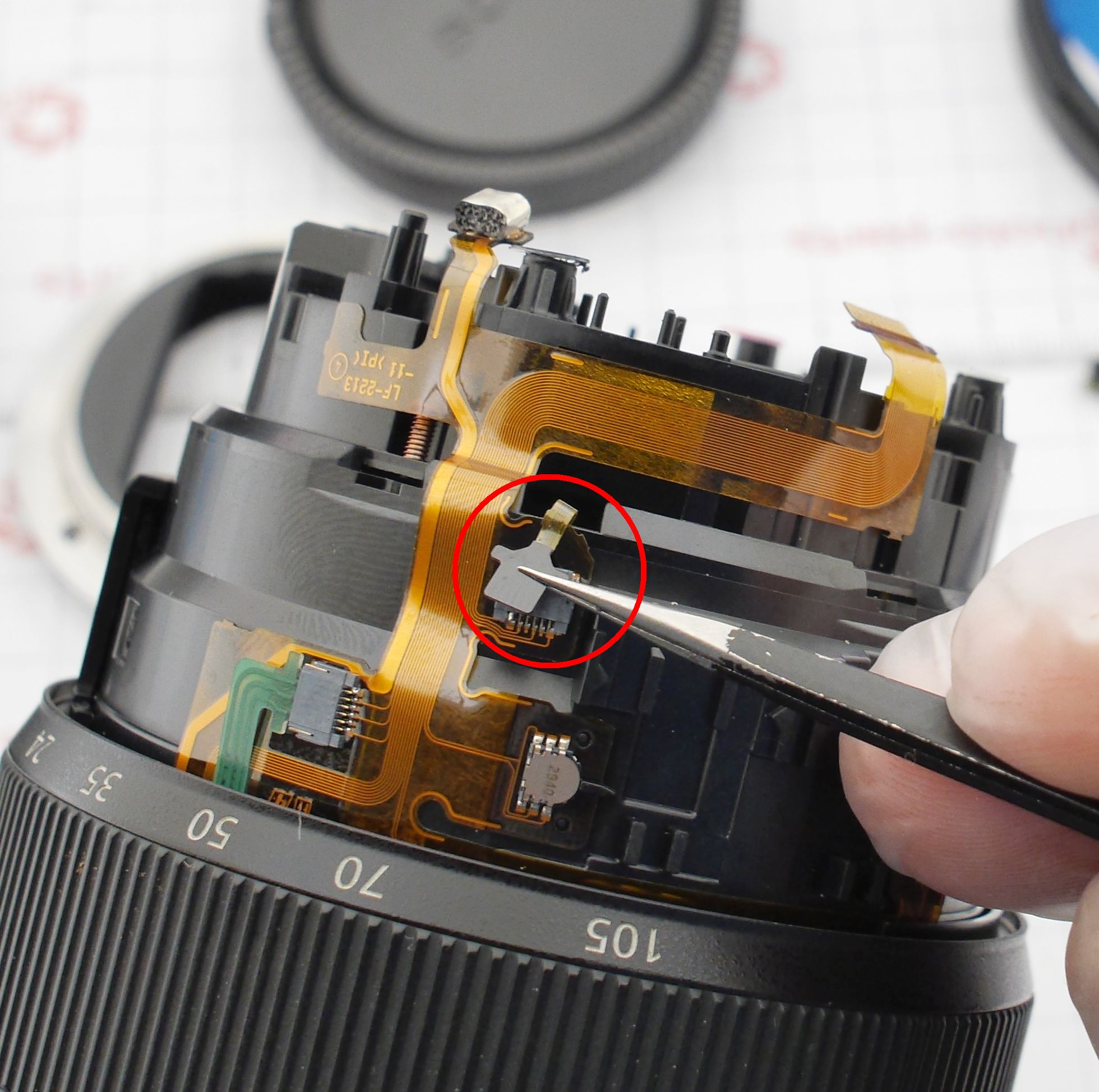

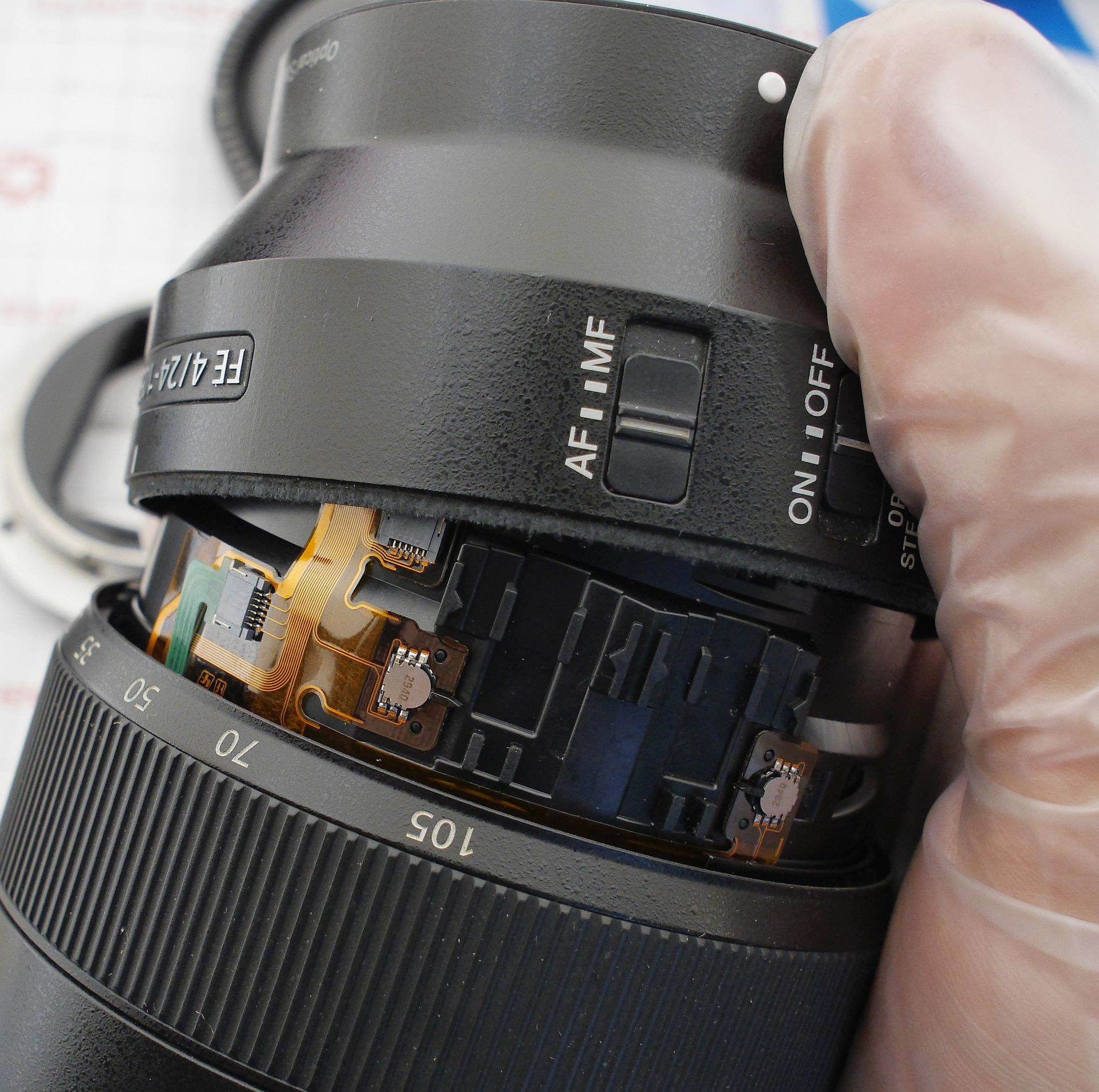

Под платой три винта удерживают часть корпуса, которая снимается в сторону байонета. Нюансов на этом этапе нет - деталь просто снимается, выключатели не мешают. Далее необходимо открутить два винта-поводка кольца трансфокатора, отключить неприметный шлейф датчика положения трансфокатора и открутить много нежно-розовых винтов с торца объектива. Весь линзоблок выпадает в сторону передней линзы:

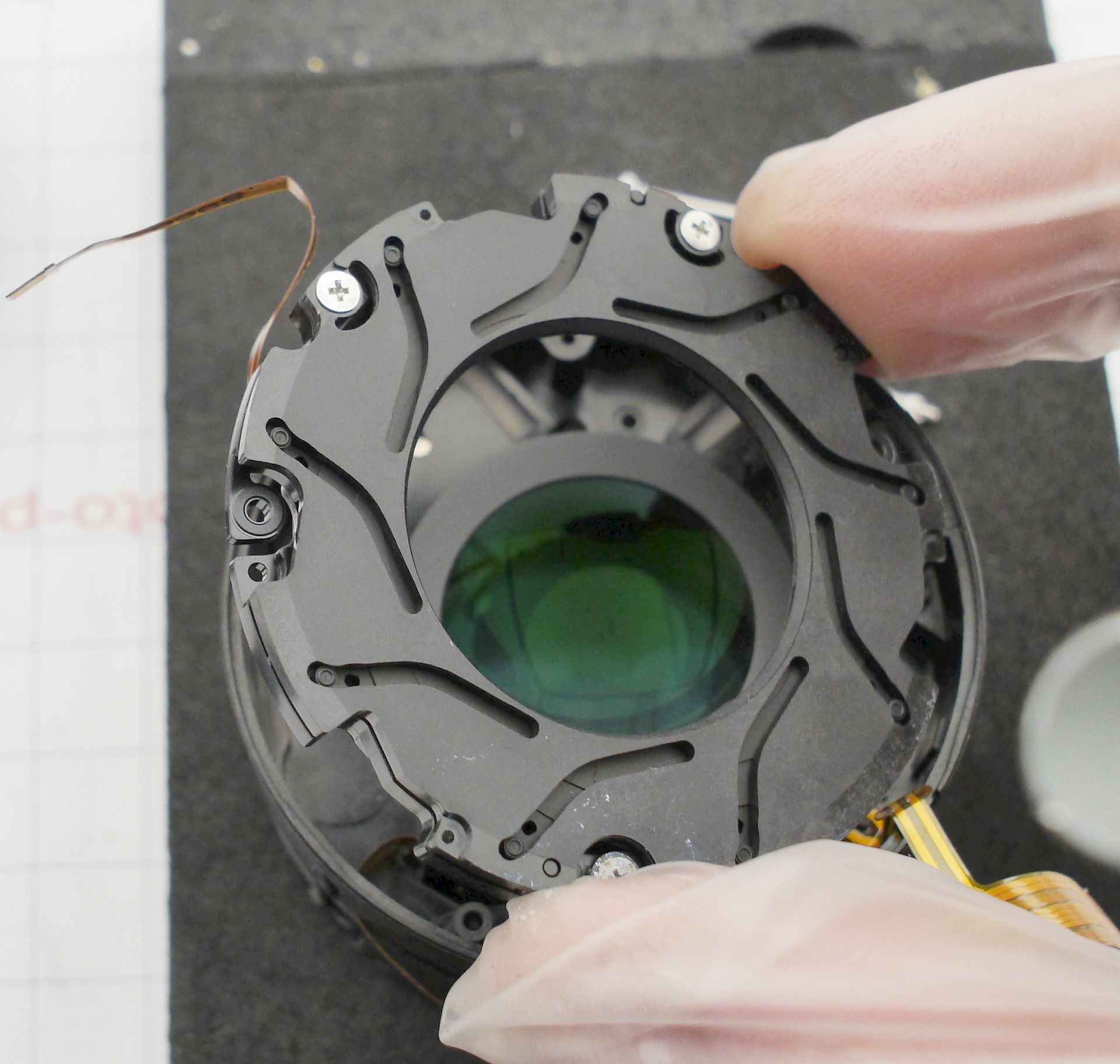

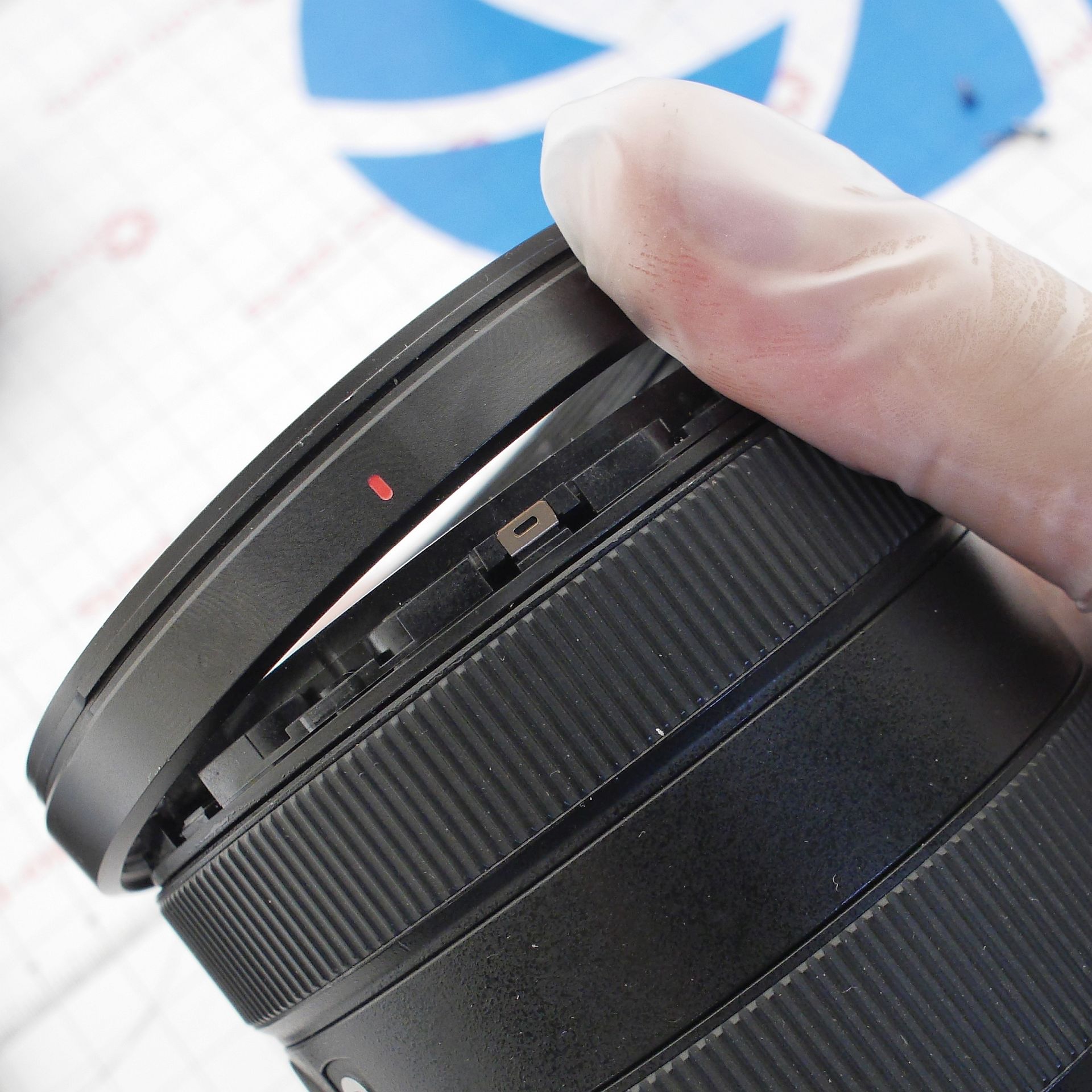

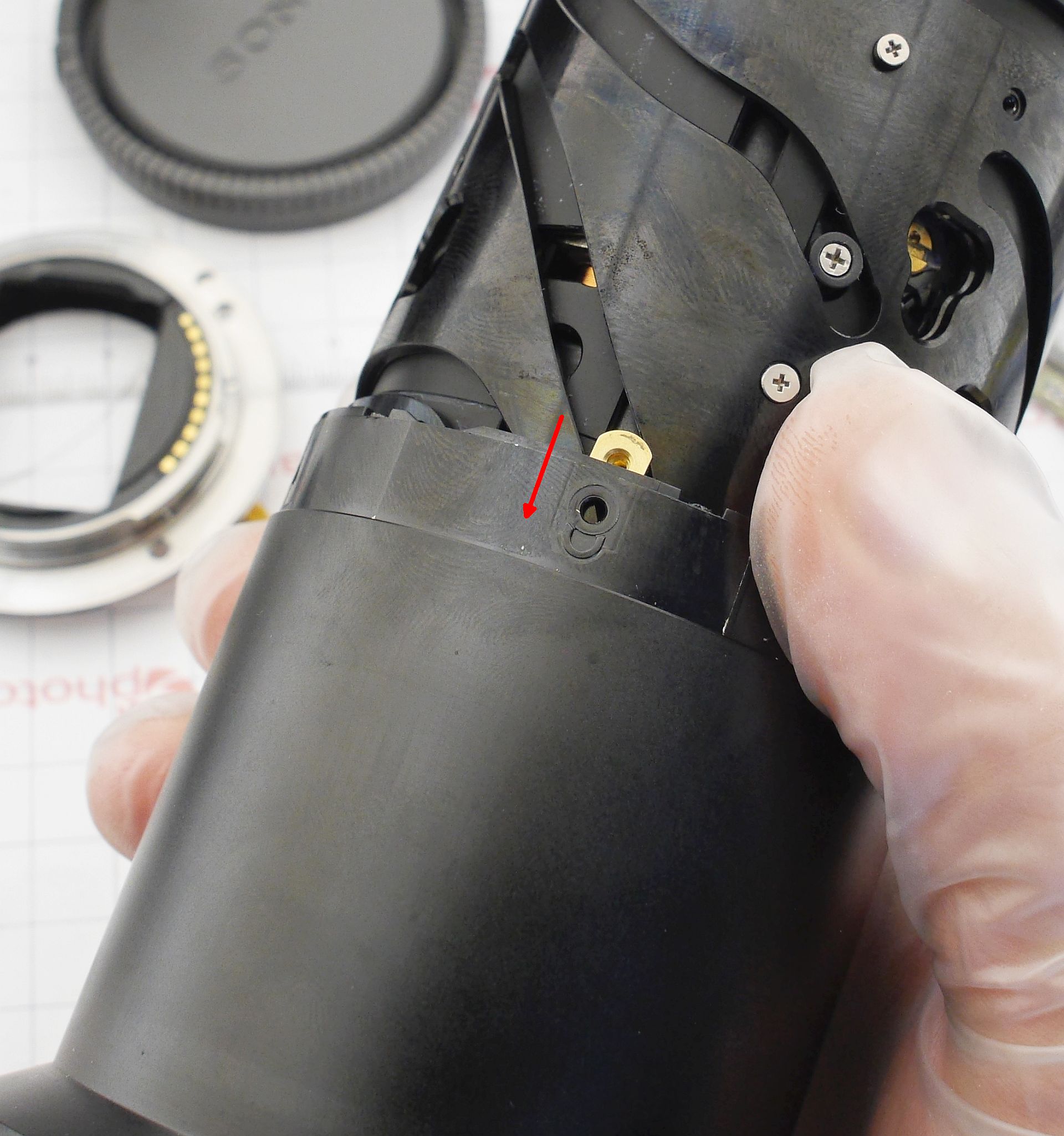

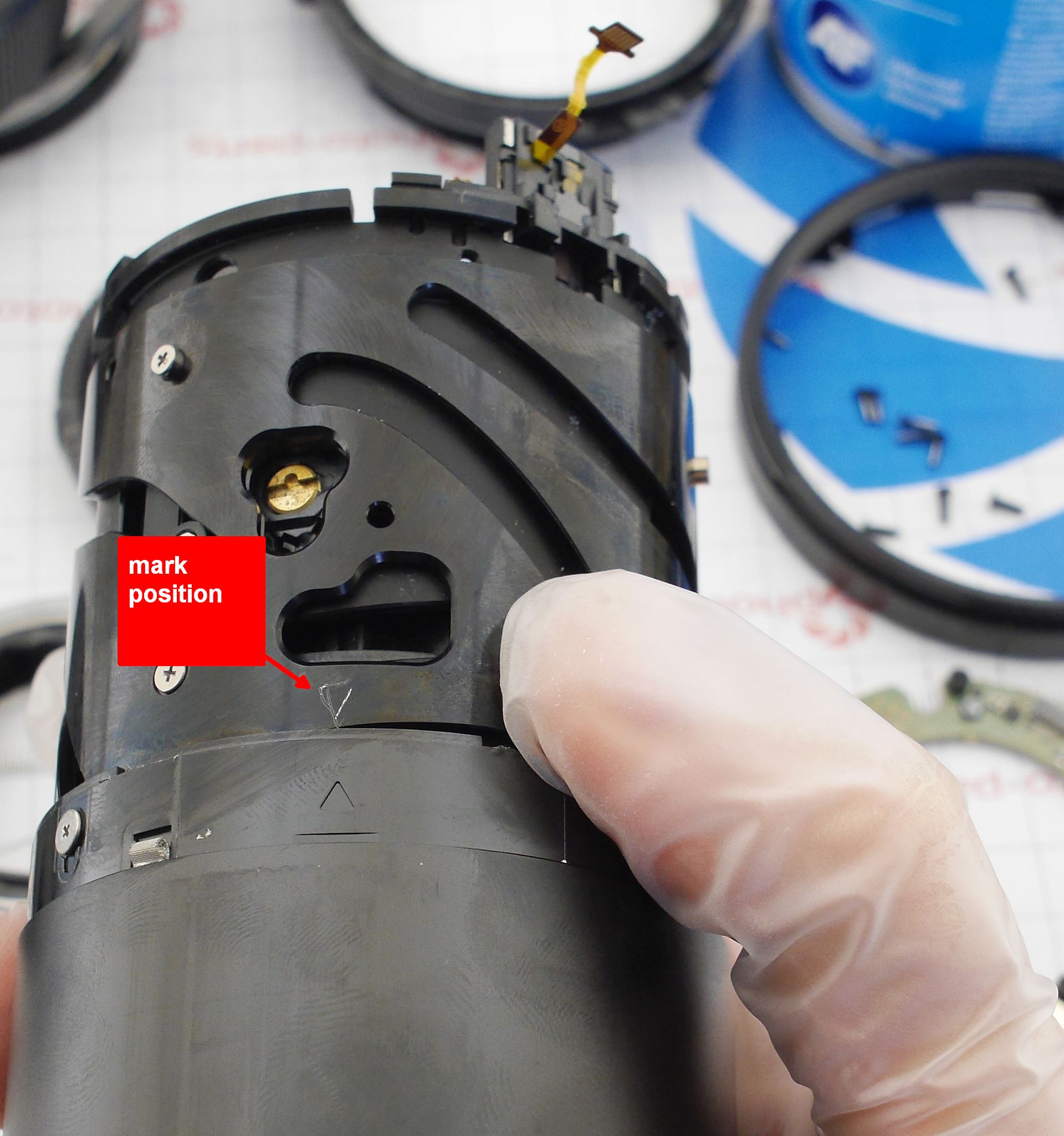

Теперь разбирается собственно линзоблок, начать нужно с переднего стакана ака "баррель". Он удерживается тремя винтами на скользящих втулках "колларах", и сдвигается вверх после отвинчивания винтов. Обязательно стоит пометить его старое положение чем-то неприметным, при сборке он становится в трех симметричных положениях, а ошибка становится понятна только после финальной сборки.

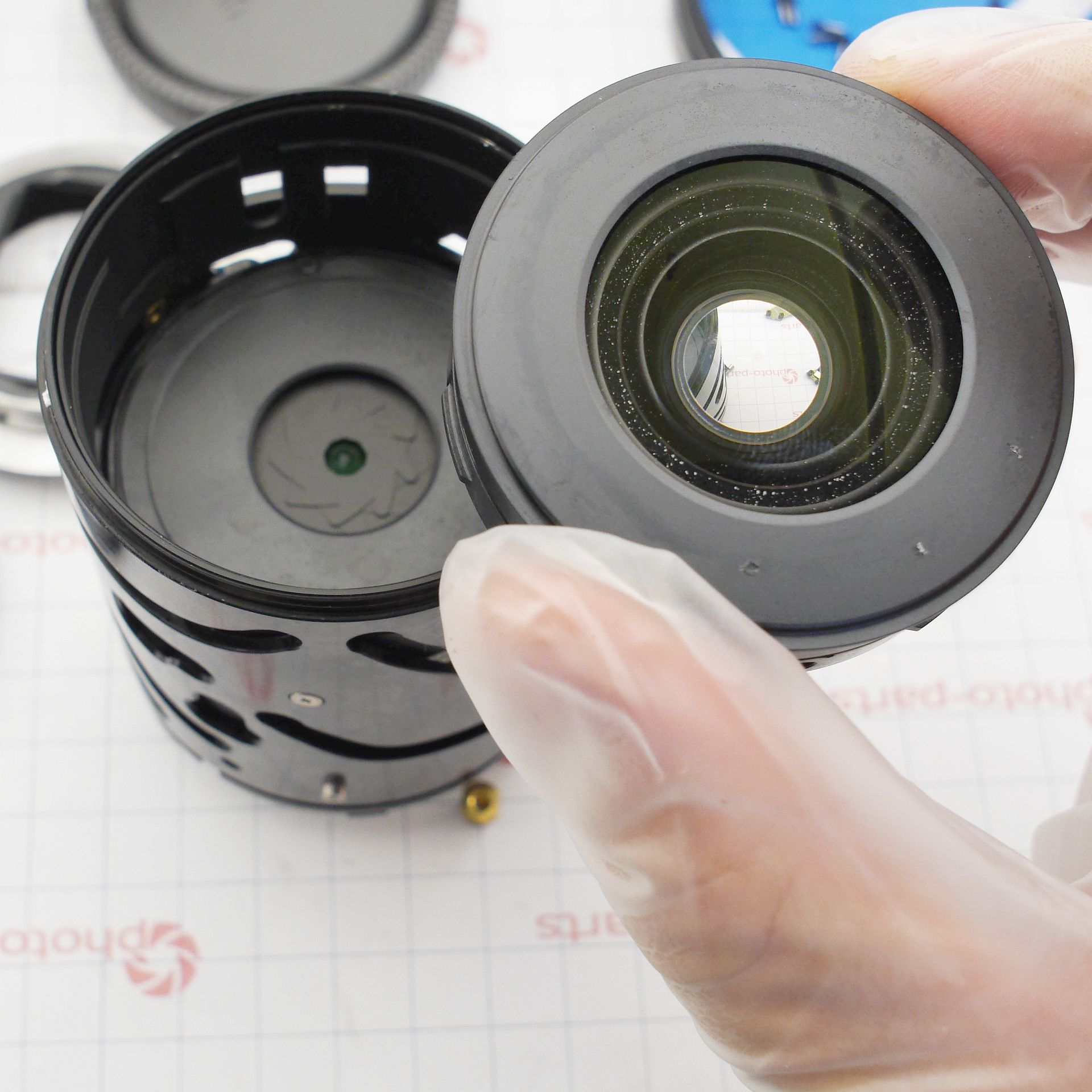

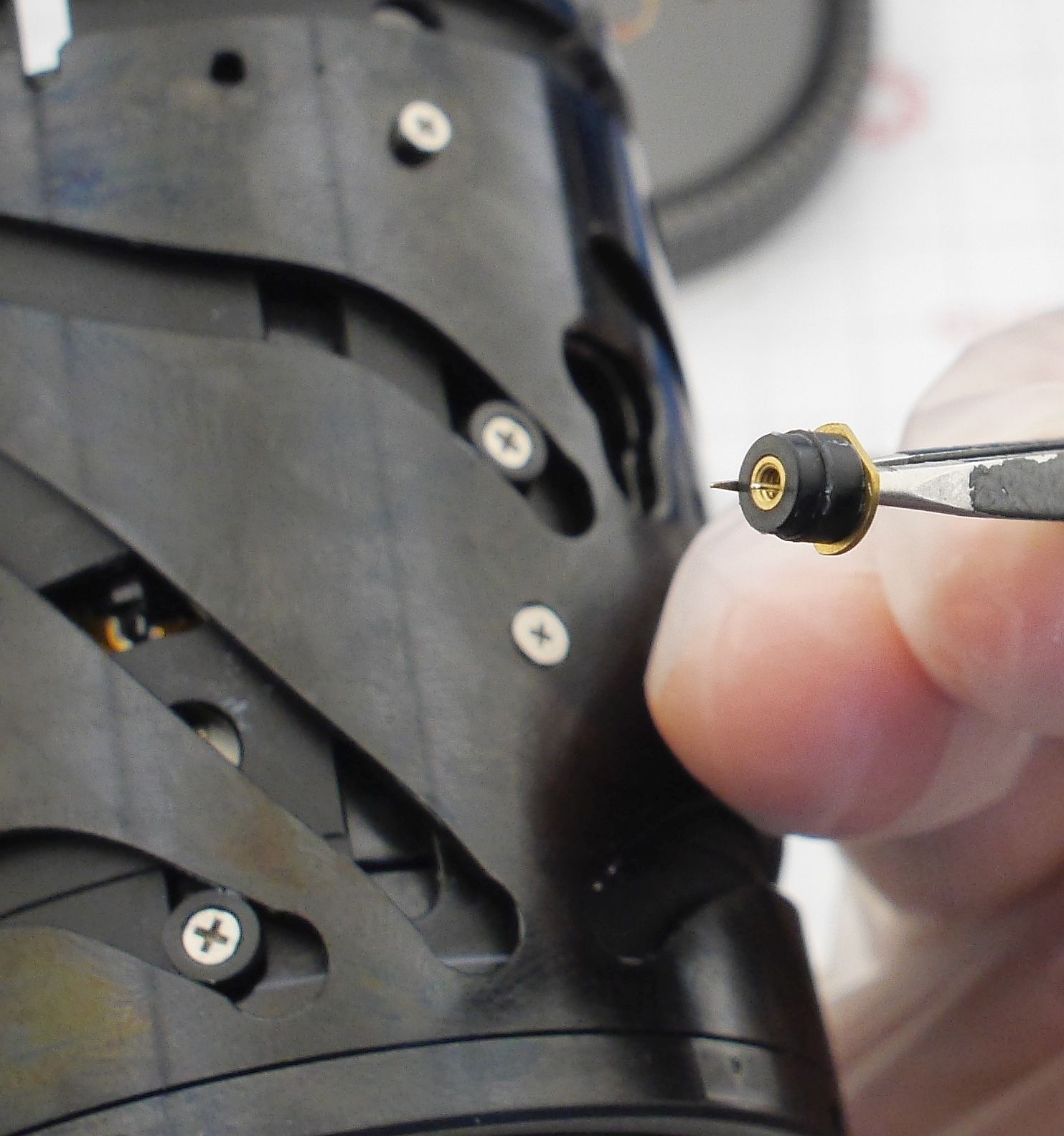

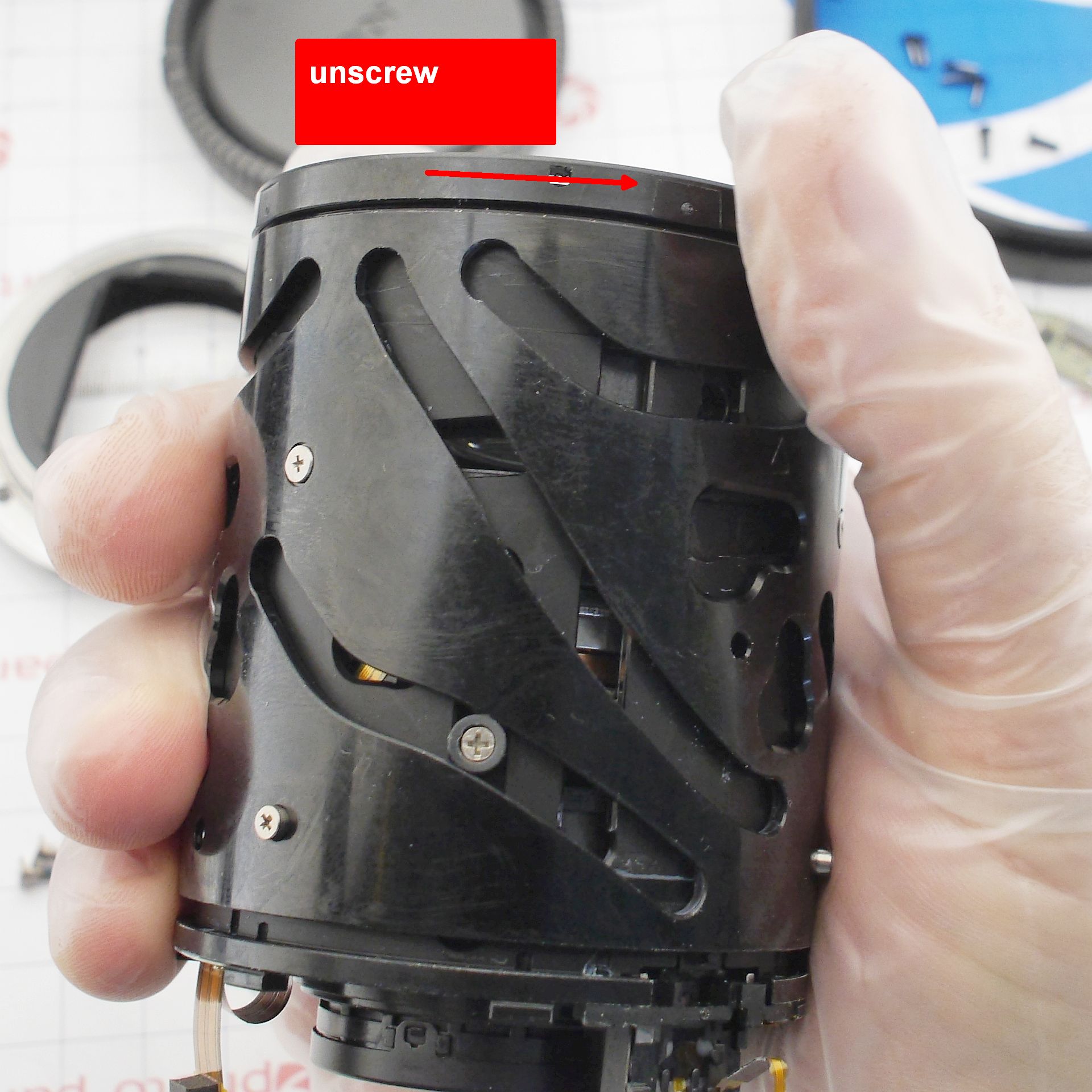

Следующий этап - извлечь вторую группу линз. Она так же удерживатся тремя колларами (показаны ниже), но еще и заблокирована декоративной крышечкой, которую нужно просто открутить против часовой стрелки:

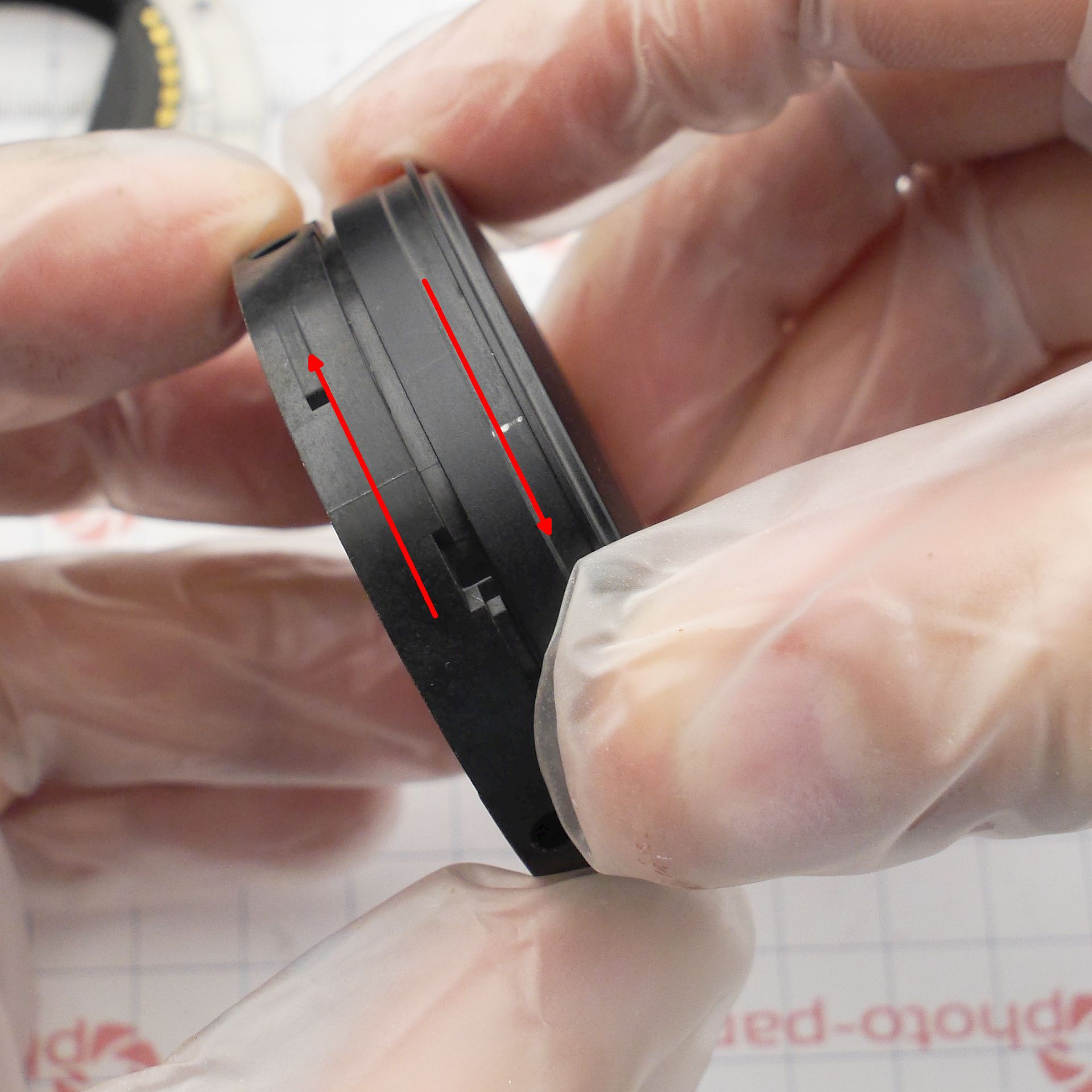

Вторая группа линз тоже забавно разбирается - декоративная заглушка навинчена на корпус.

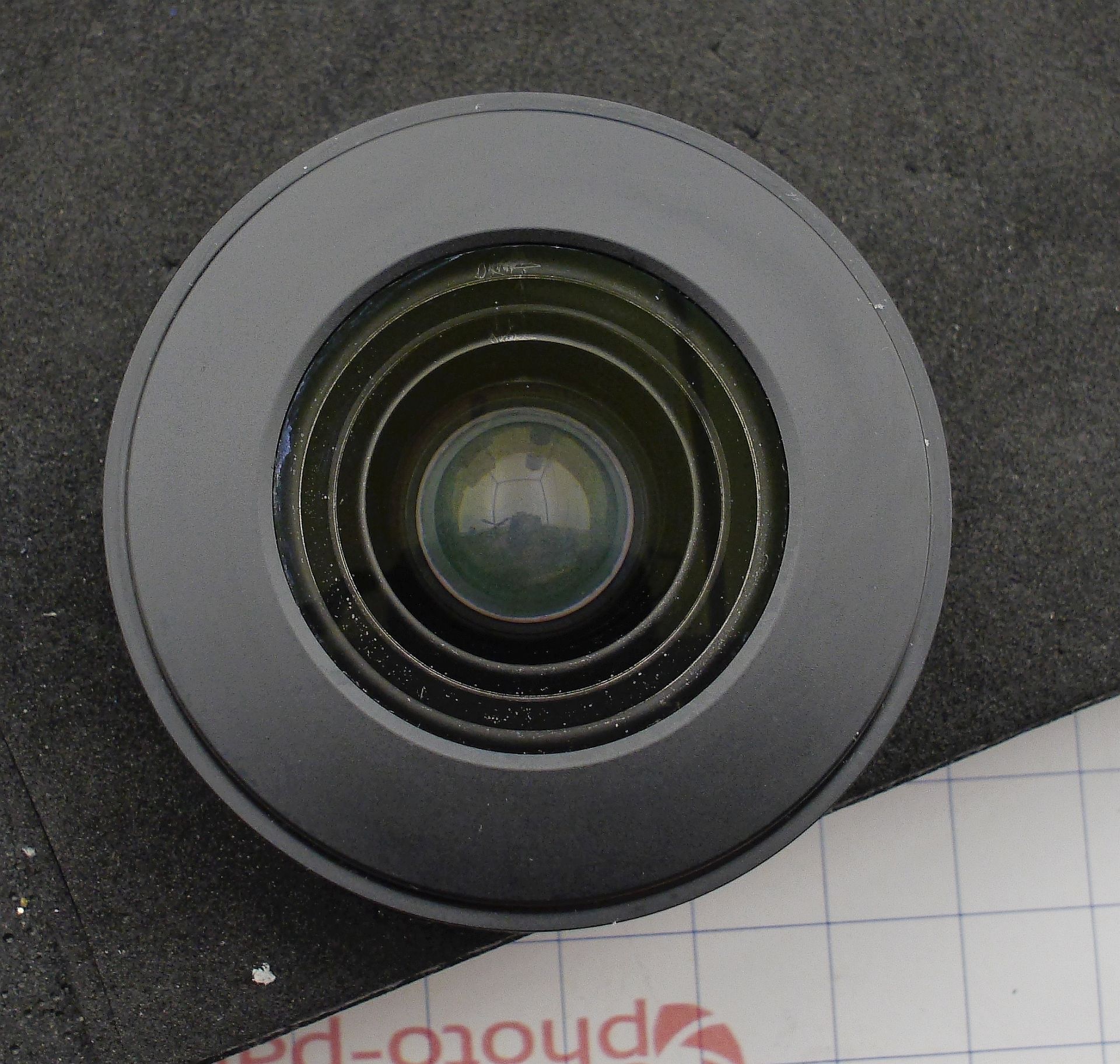

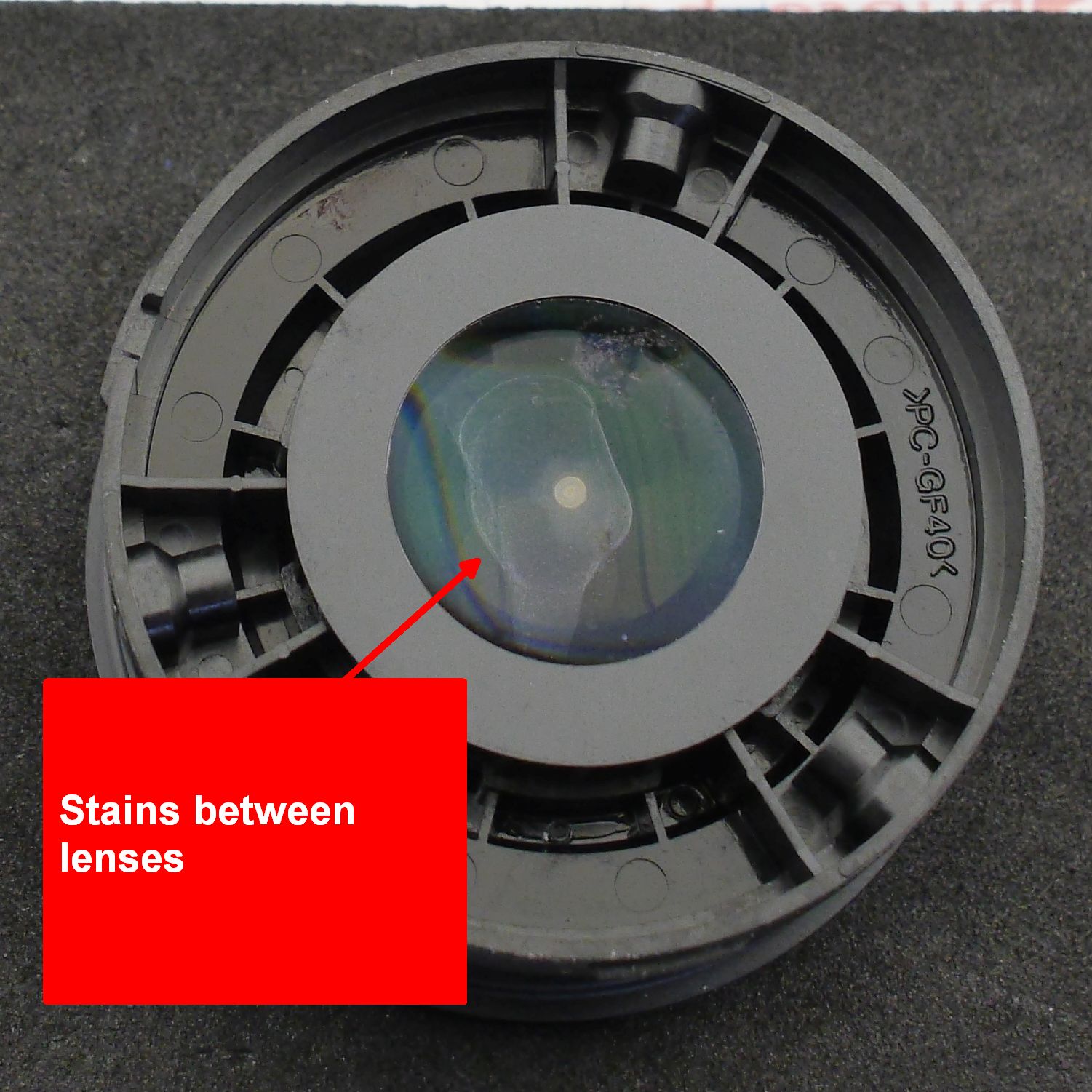

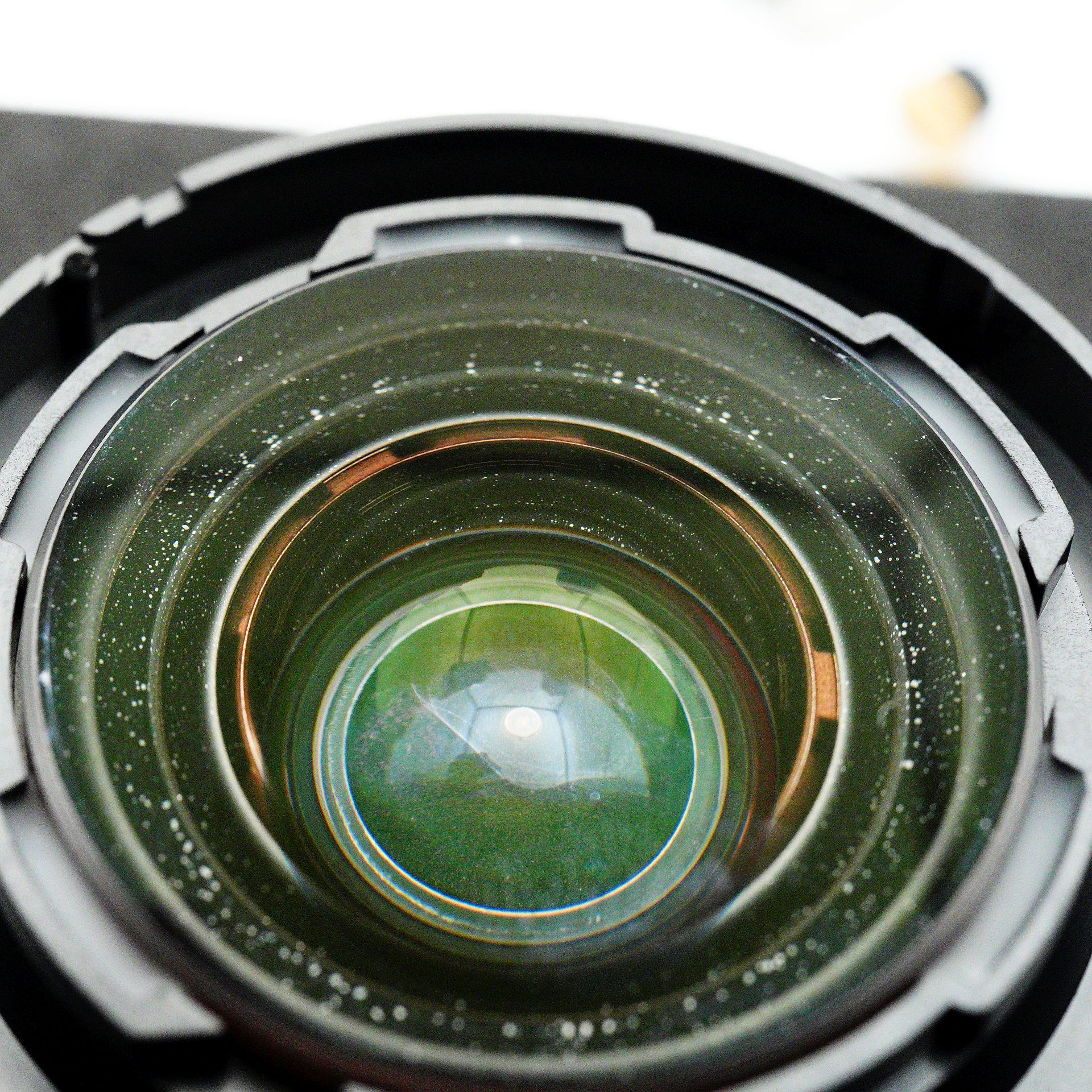

Состояние этой группы ужасное. Кроме разводов внутри группы видны мерзкие белые точки на чернении. И, к сожалению, это лицо объектива, проигнорировать этот дефект нельзя.

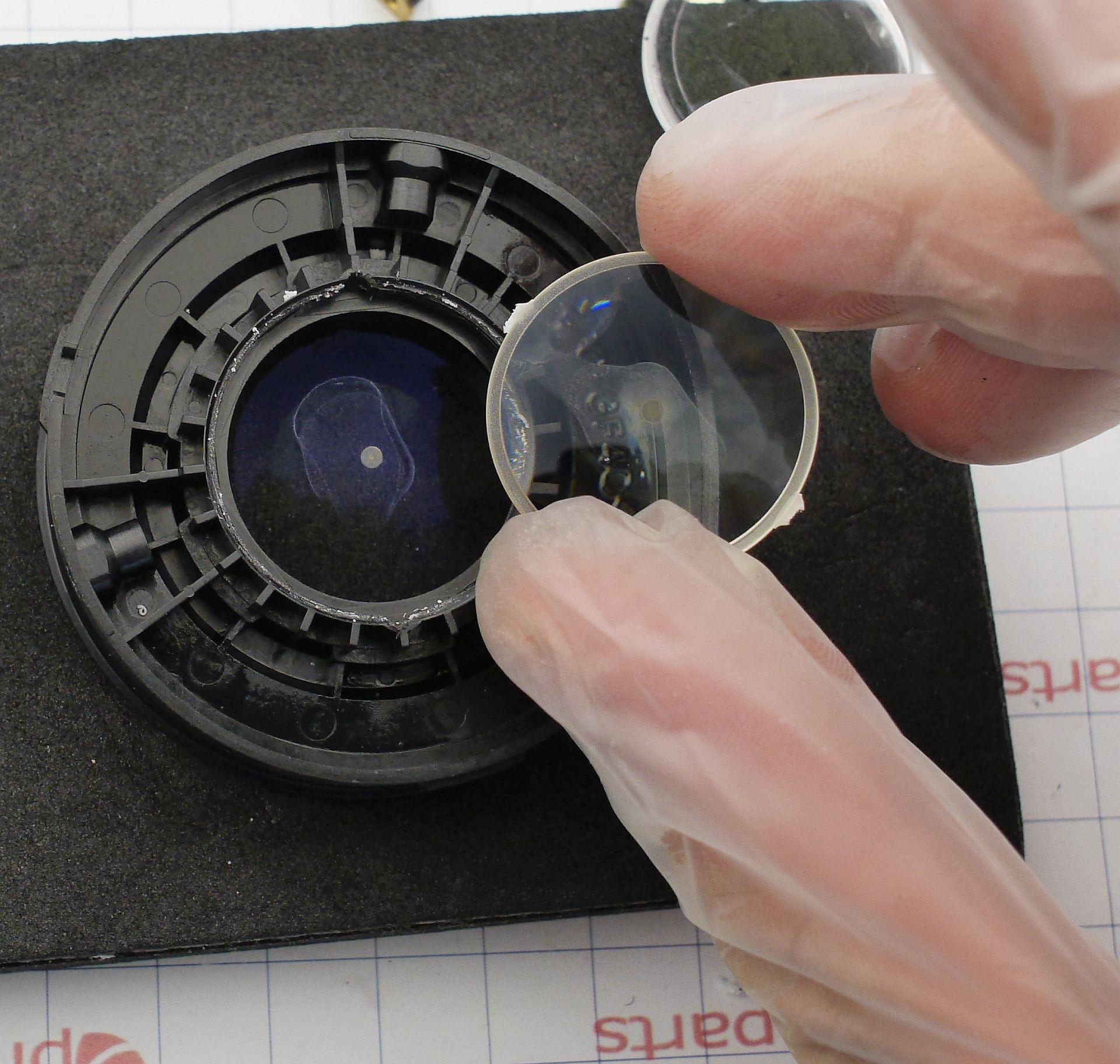

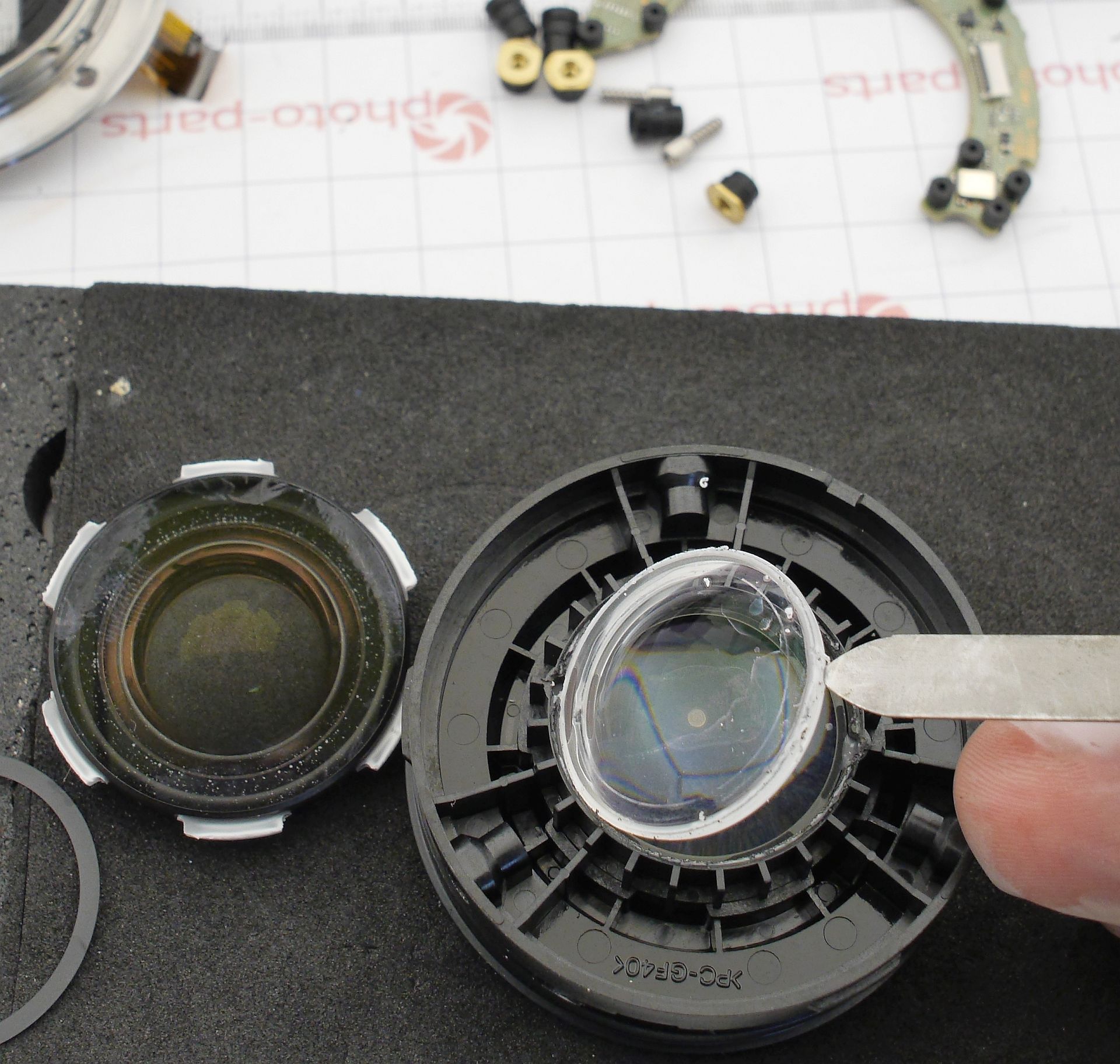

Что же, опять группу надо разобрать для чистки, для этого аккуратно поддевается передняя линза второй группы, клей при этом выламывается, линза не центрована специально, и клей можно смело счистить. Оказалось, что вторая группа состоит из четырех линз, и нужно точно так же срезать клей и выковырять и заднюю линзу и ту, что за ней. По закону подлости вода повредила именно самую дальнюю полость(
А вот тут у меня начались приключения. Обстоятельства сложились не в пользу этого бедного объектива и меня, потому что наибольшее повреждение от воды получила линза с нанопросветлением (nano-coating). В идеальном мире это конец ремонту, или повод заказа новой линзы - восстановить проеденное покрытие в принципе невозможно.
Вот как выглядит линза с покрытием, после длительного контакта с водой:
Однако, так как объектив я восстанавливаю для личного использования, то сойдет и полное удаление просветления. Это влечет за собой заметные, хотя и не смертельные последствия. Больше паразитной засветки и бликов в контровом свете, чуть меньше контраста. Но для любительского использования разница исчезающе мала. Иронично, что просветление сошло в месте контакта с водой само по себе, а в остальных местах его не взяло ничего - ни спирты, ни растворители, ни легкая полировка. Выходом стал войлочный круг с самой мелкой полировочной пастой.
Вот такой вот хэппи-энд получился для второй группы линз. Чернение, кстати, частично получилось восстановить отмачивая крайнюю линзу в ацетоне, он подрастворил чернящее покрытие и убрал множество точек. Большие дефекты закрасились специальной чернящей краской ("для ободков камер мобильных")
Однако я почистил меньше половины объектива! Впереди - группа диафрагмы, линза оптического стабилизатора, линза фокуса, и еще приличное количество линз, и на всех разводы от воды.

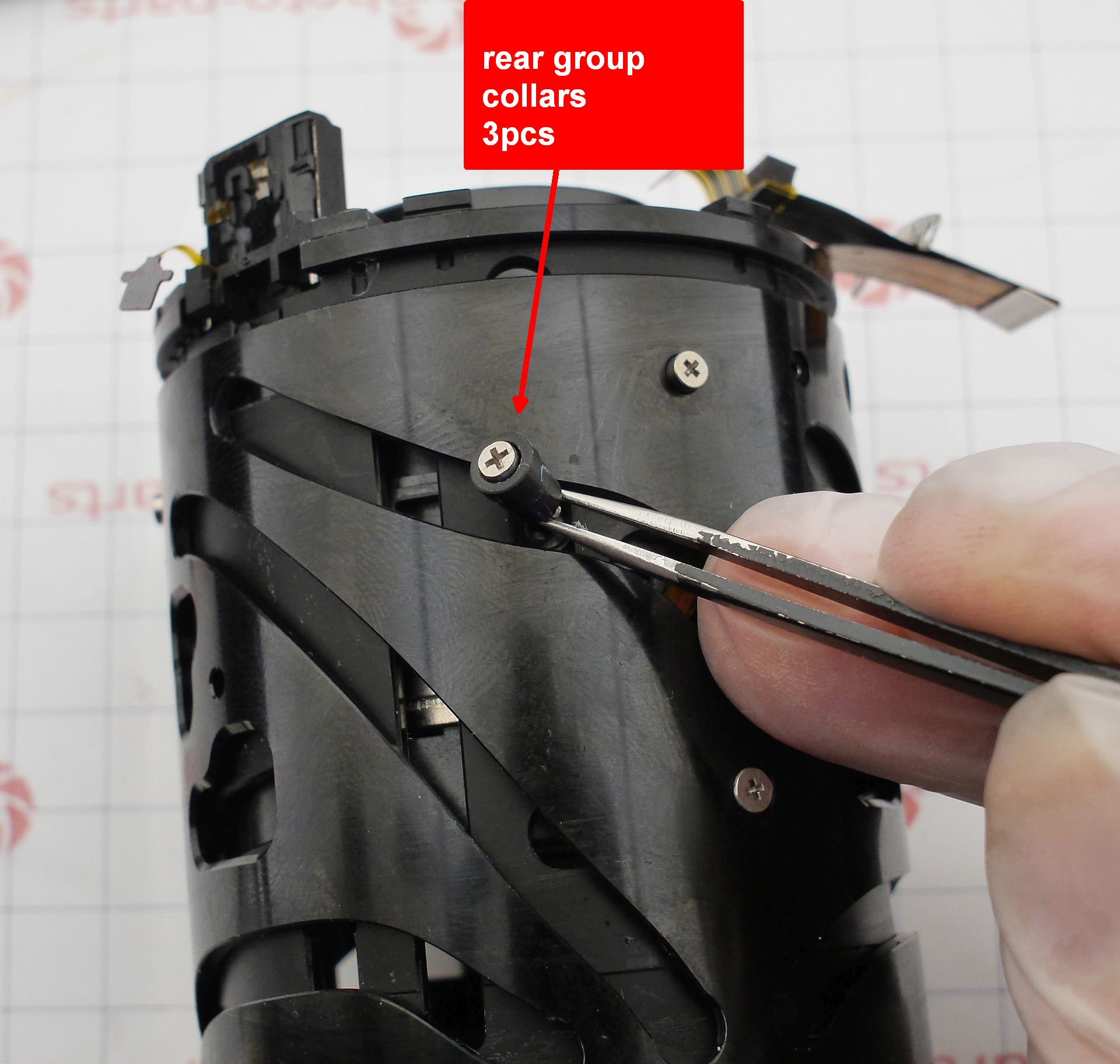

Задняя группа линз извлекается целиком из подвижных баррелей, для этого надо освободить шлейф электроники и открутить три коллара. Неоднозначности при сборке на этом этапе нет, можно ничего не помечать.

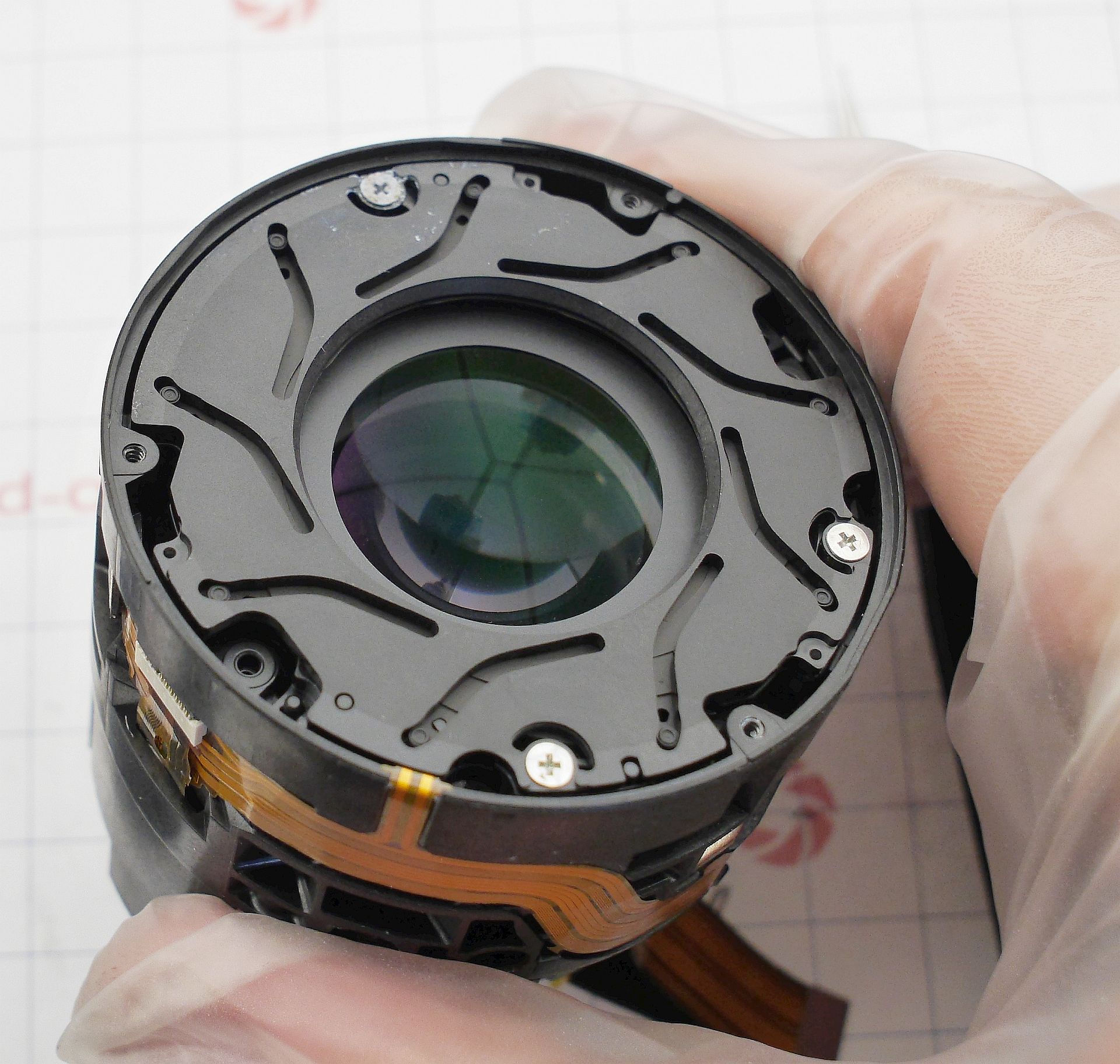

После извлечения всего модуля исполнительных механизмов необходимо добраться до диафрагмы и линзы. Для этого снимается декоративная пластина и сама диафрагма. Я почистил верхнюю поверхность линзу сразу, надеясь что это последнее загрязнение. Опять ошибся, впрочем.

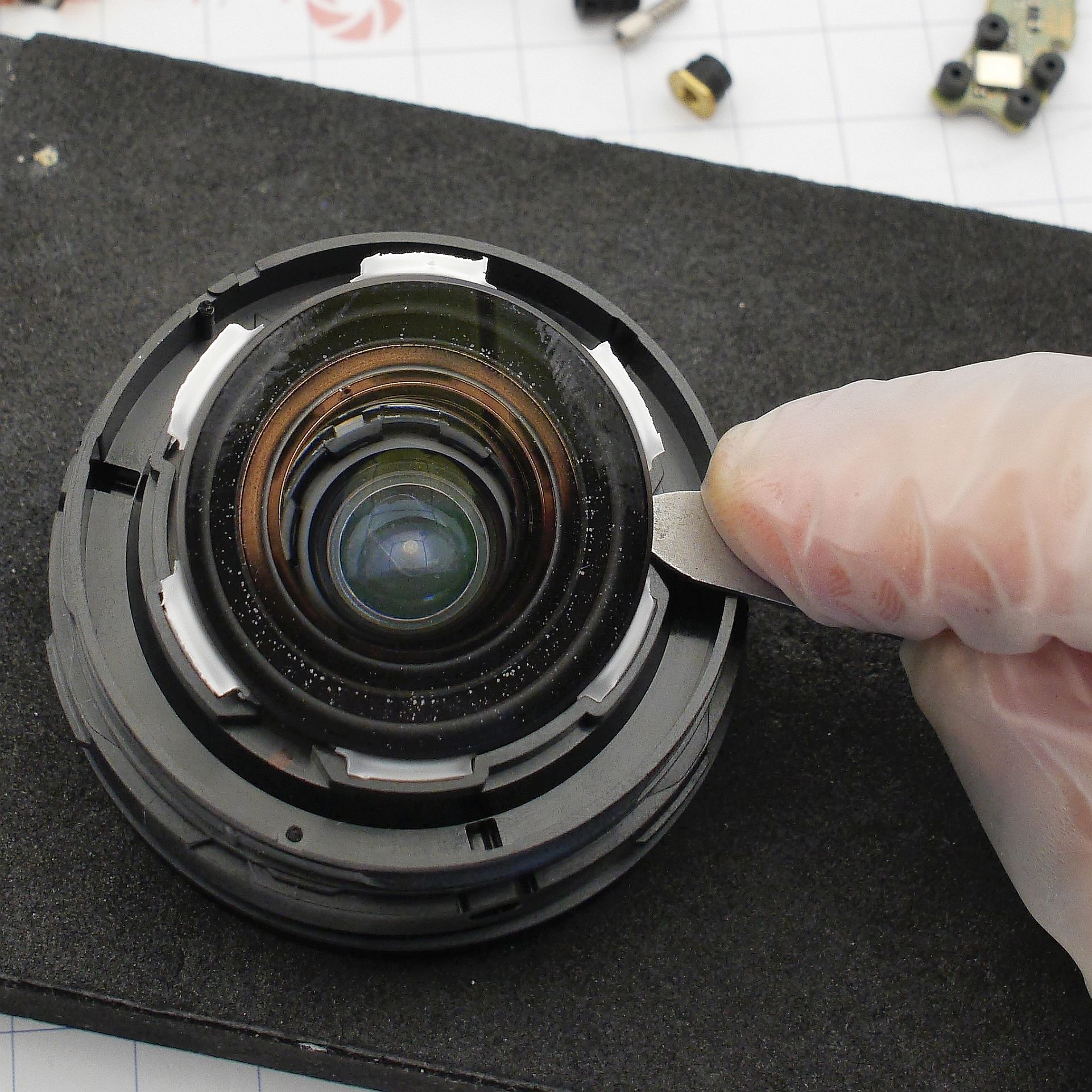

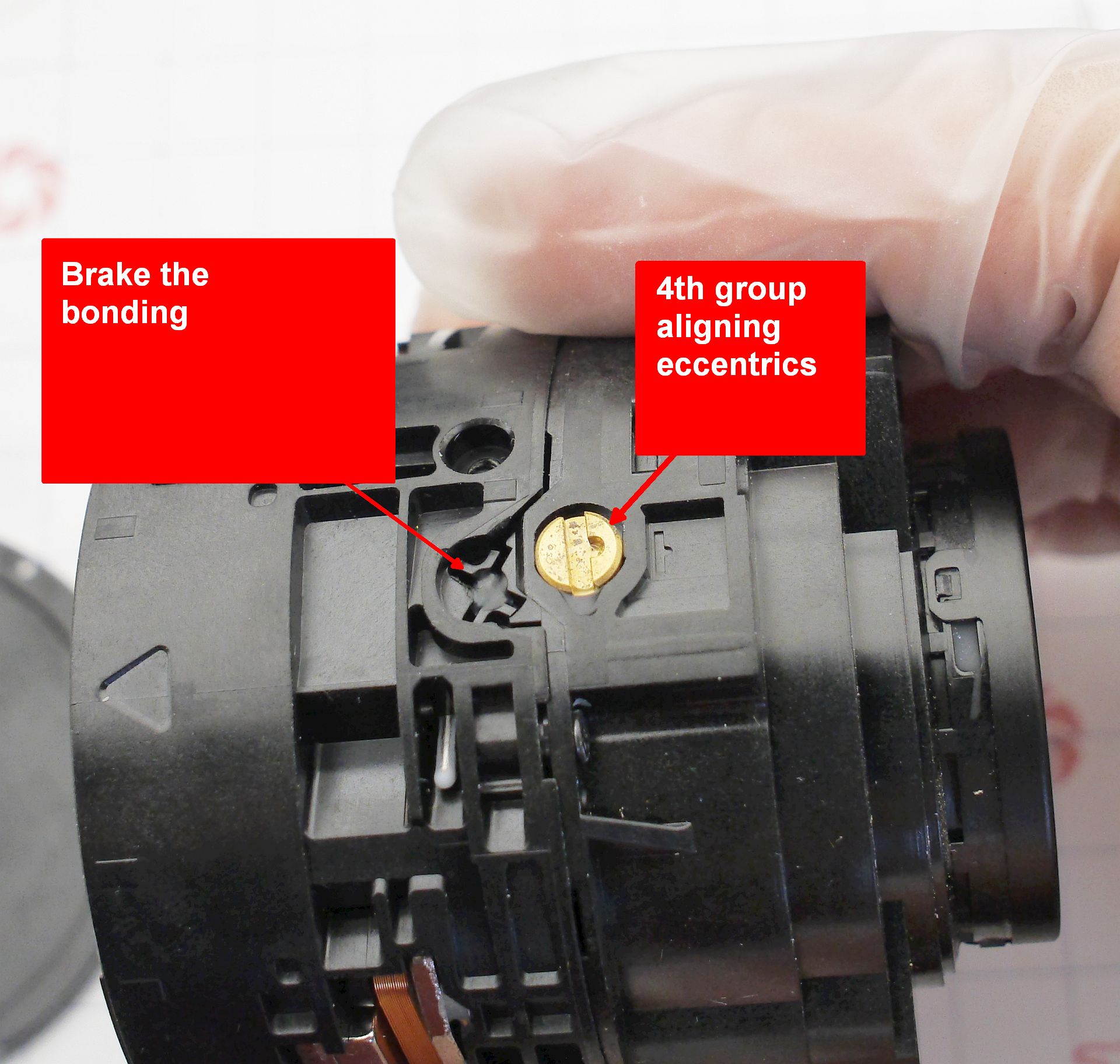

Грязь все еще внутри, а я добрался до места, где чувствительная к настройке линза зафиксирована эпоксидным клеем, и дальнейшая разборка без нарушения юстировки невозможна. Но, делать нечего, настройку произвести можно будет потом, уже после чистки и сборки. Клей выковыривается из отмеченных мест, и модуль располовинивается, важно не забыть отключить шлейф мотора фокуса.
Модуль распадается на две половины: условно верхняя часть - модуль стабилизатора и модуль диафрагмы с соответсвующими линзами, нижняя - настроечная линза что я выламывал, модуль фокусировки и задняя группа линз. Разбирать придется обе, водичка нашла путь.

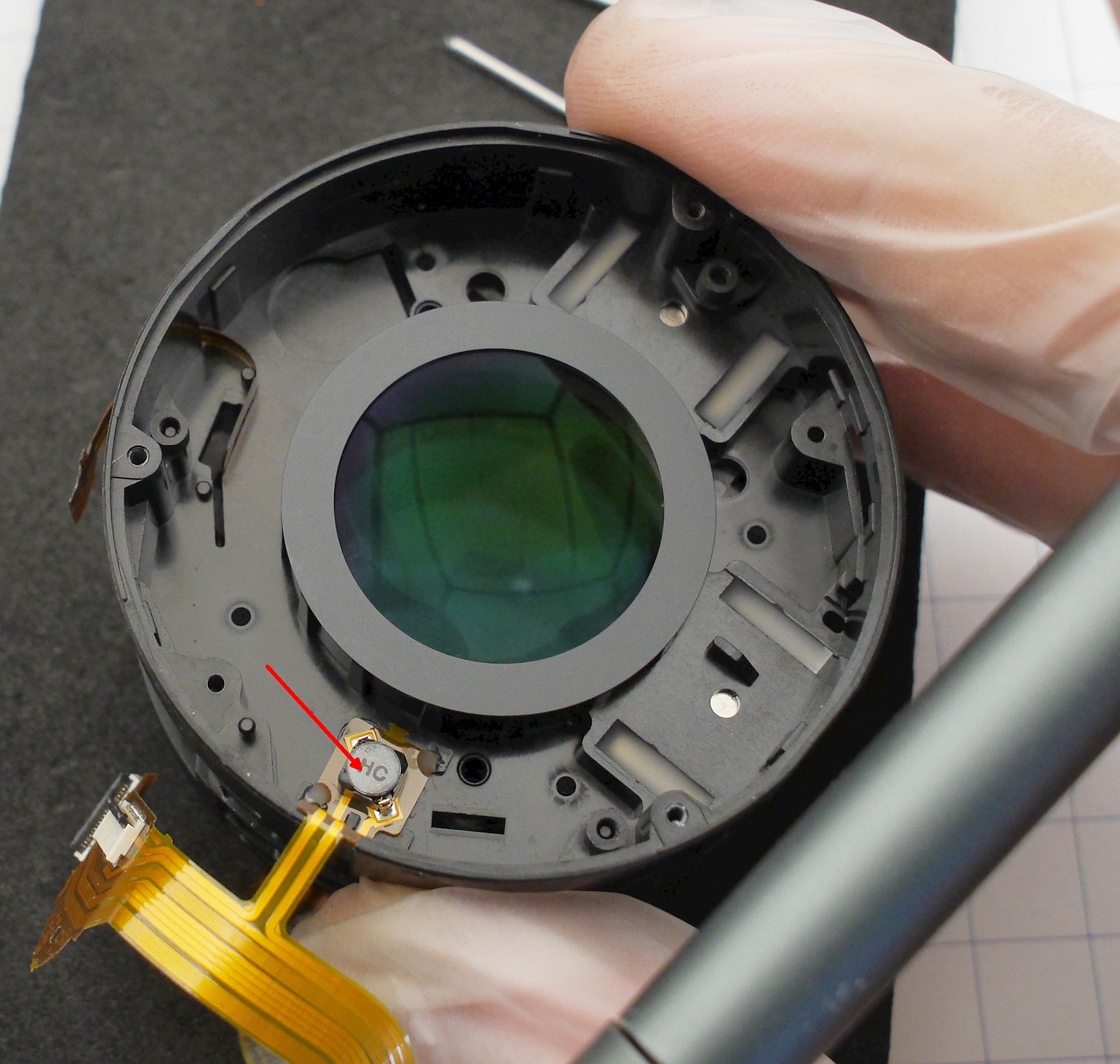

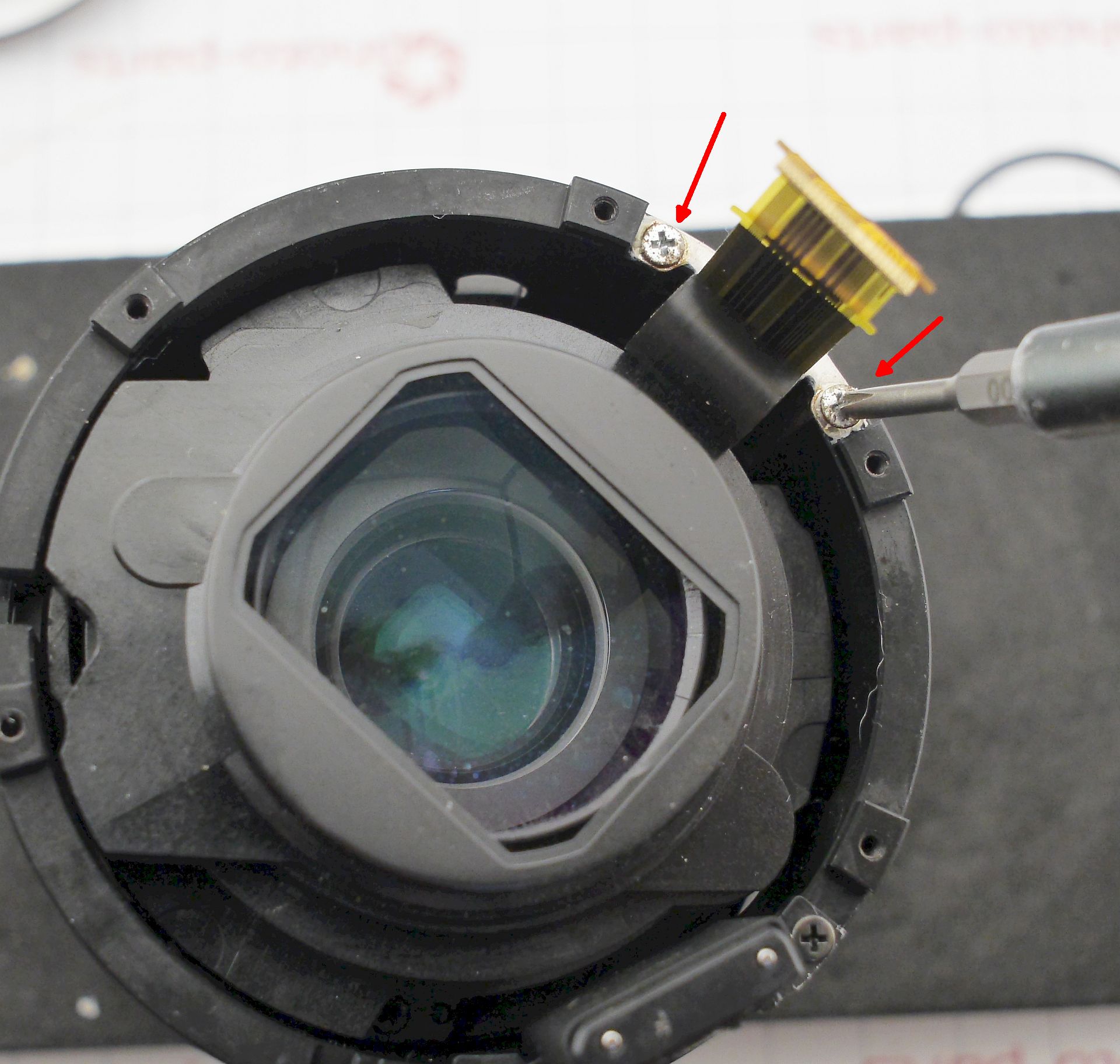

Для доступа к всем поверхностям линз "верхней половины" придется извлечь подвижную линзу стабилизатора, а попутно блок диафрагмы и шлейф электроники. Начать надо с модуля диафрагмы, он удерживается двумя винтами и под ним скрывается отросток шлейфа с катушкой индуктивности:

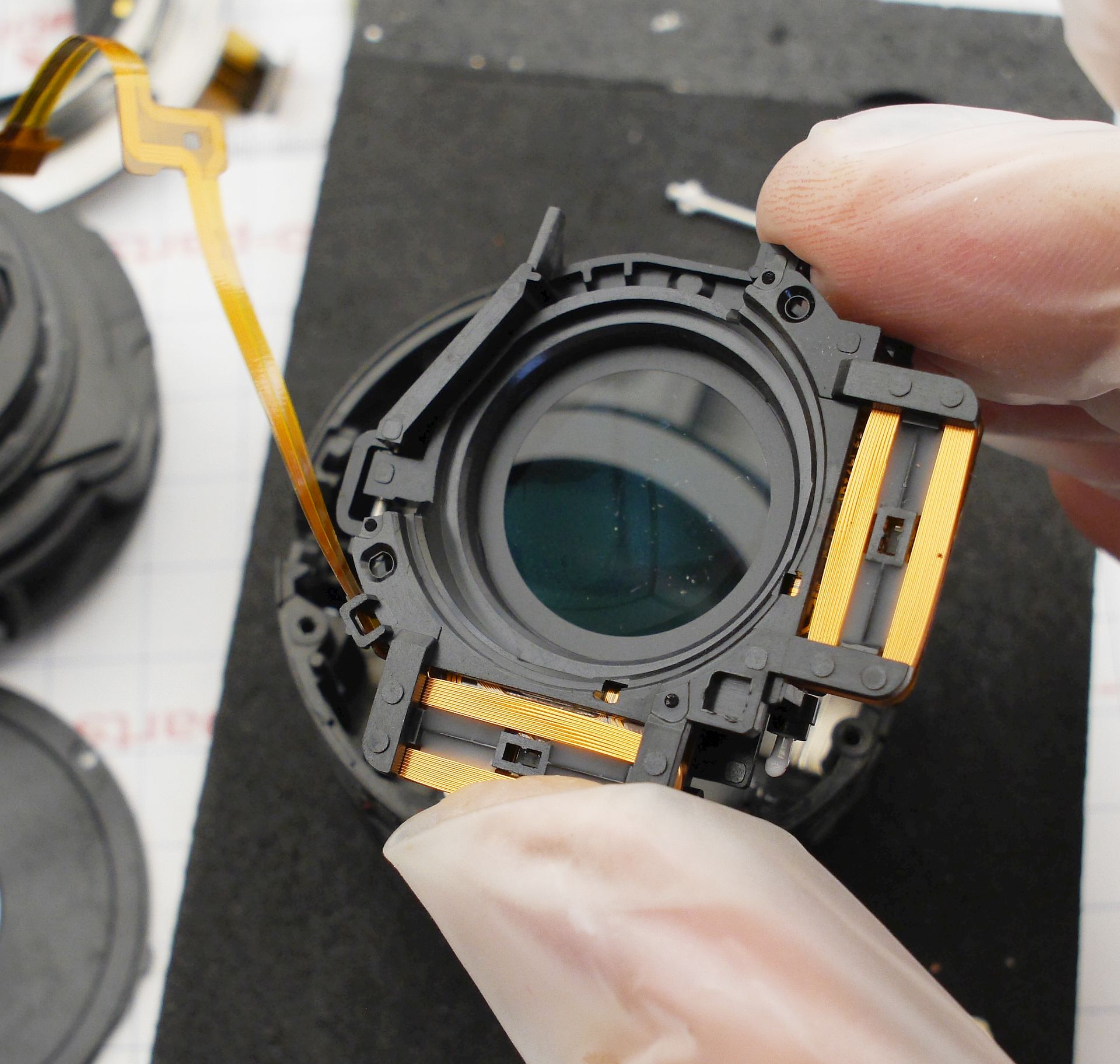

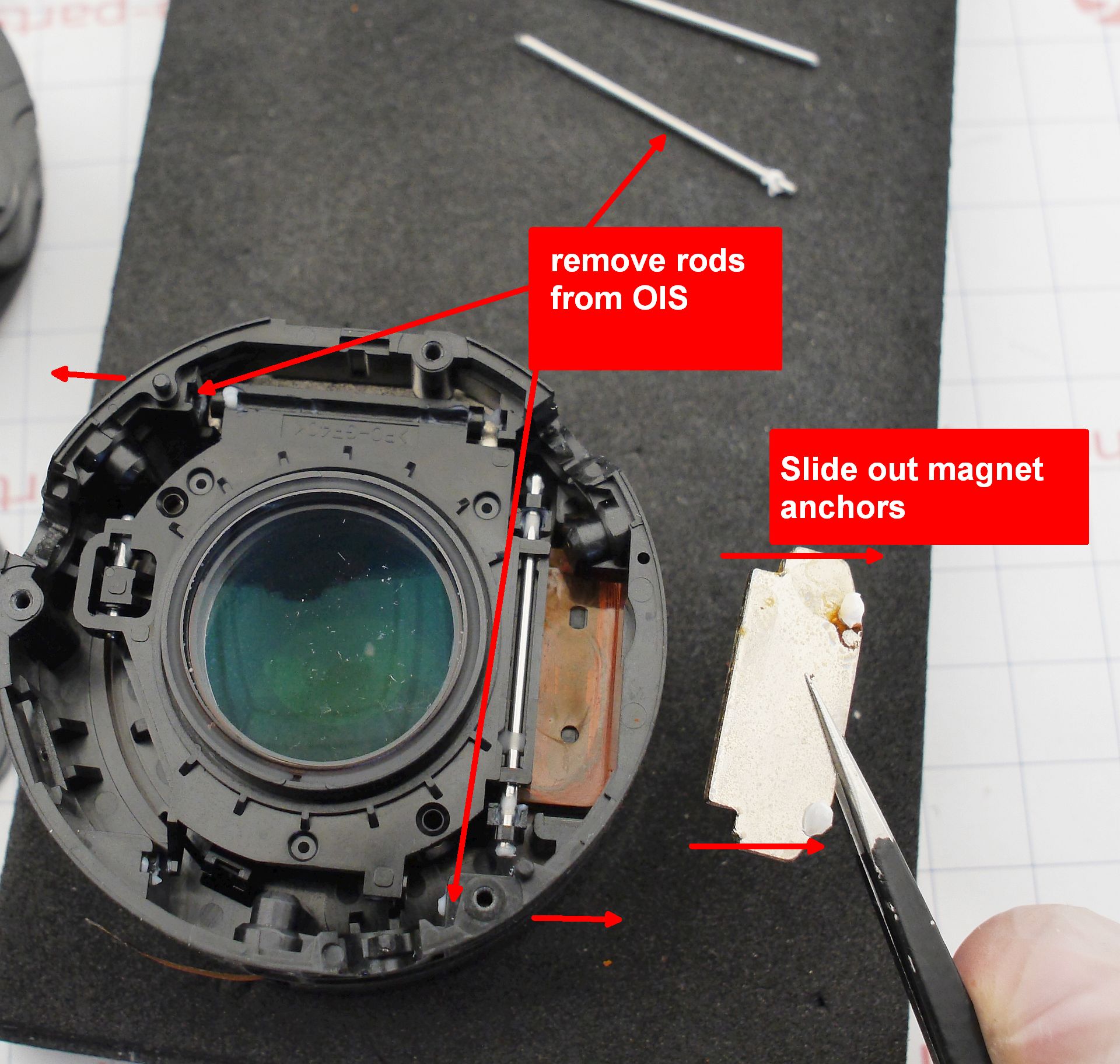

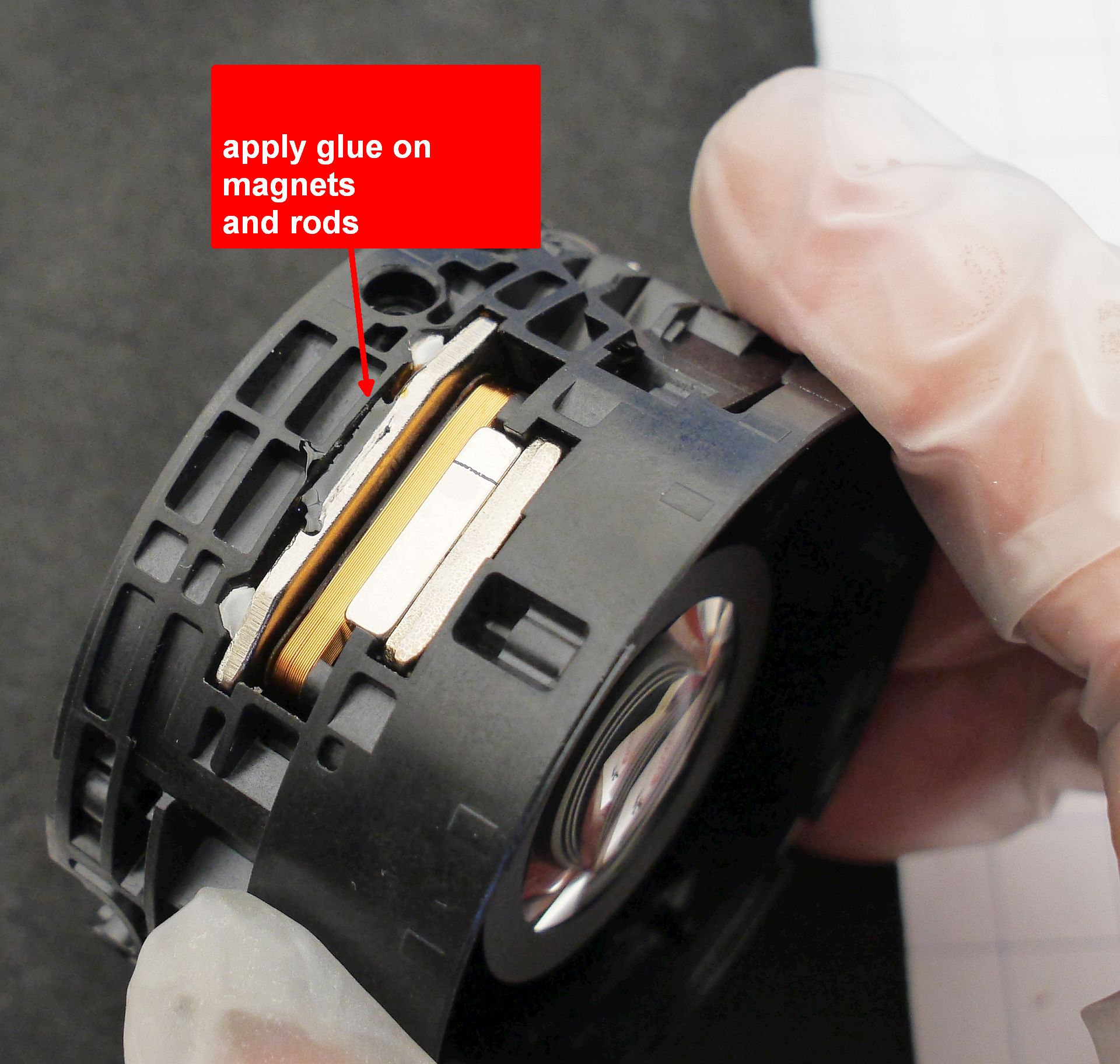

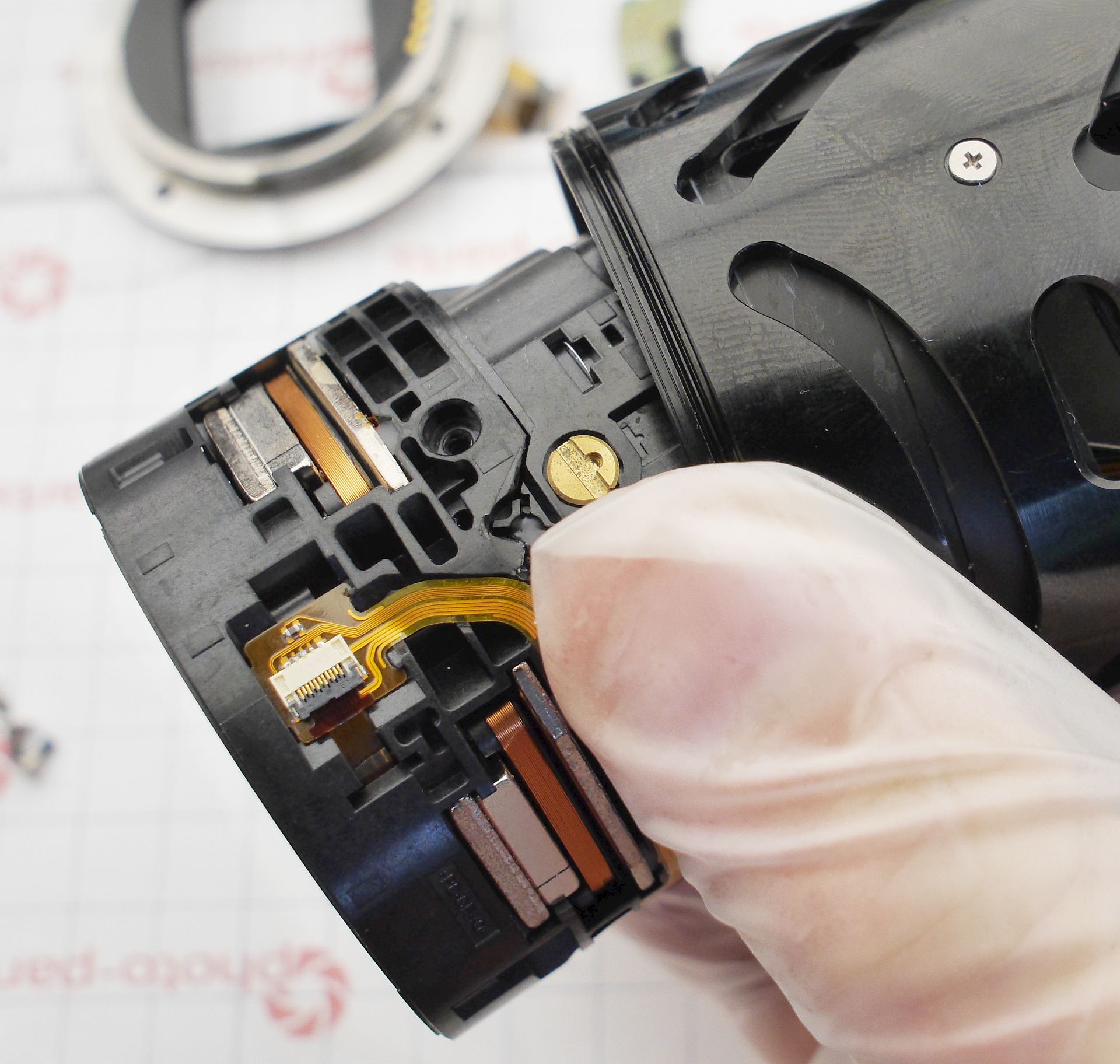

Для извлечения собственно линзы стабилизатора необходимо выдавить два штифта из оправы, что удерживают линзу (на фото ниже они уже отсутствуют), и вытащить оба замыкающих якоря магнитов вбок. Довольно аккуратно нужно извлекать шлейф линзы стабилизатора, он весьма мудрёно уложен и защелка находится со стороны диафрагмы. После чистки магниты и штифты необходимо закрепить клеем.
Теперь очередь нижней половинки нижней трети объектива)

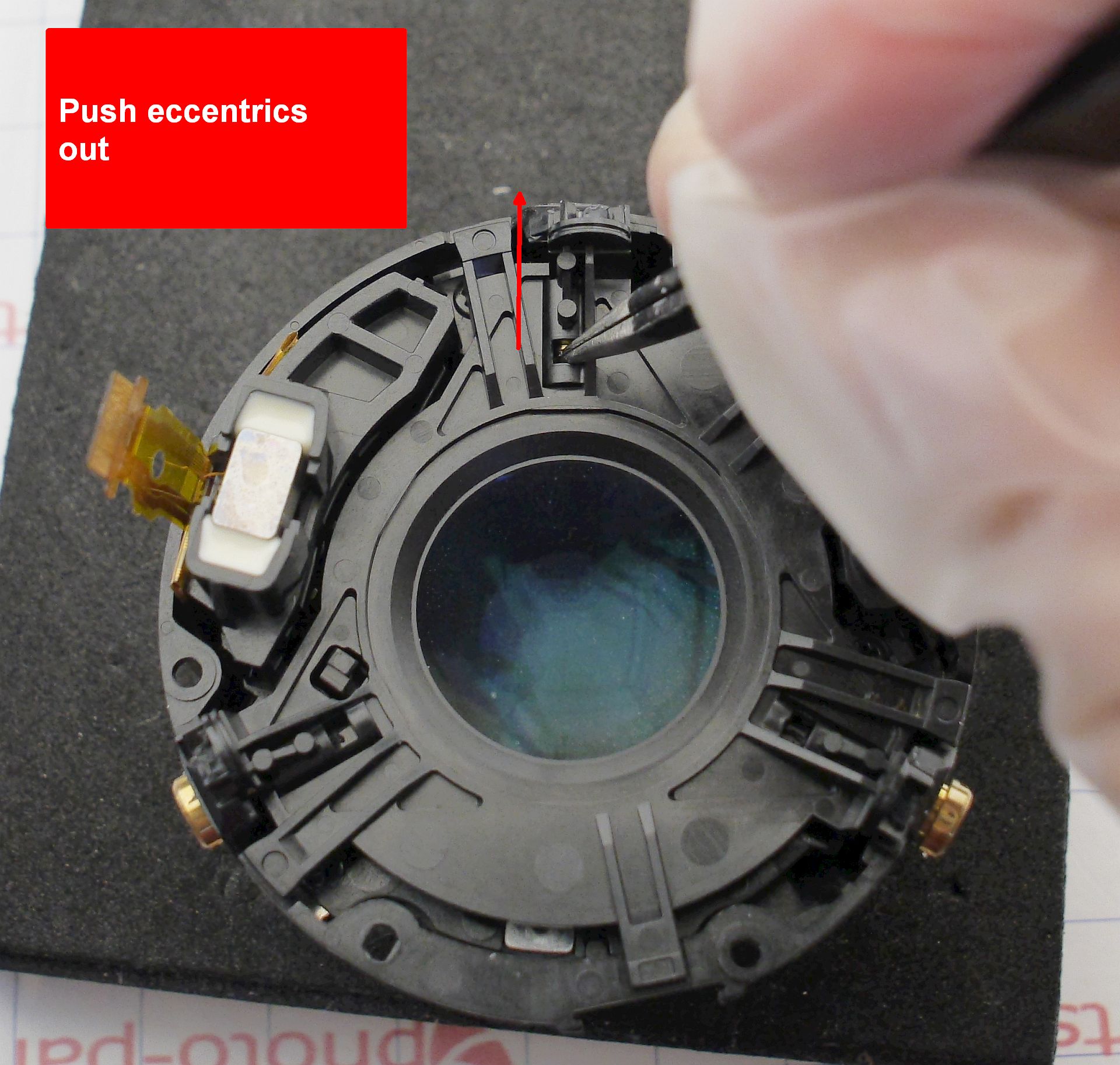

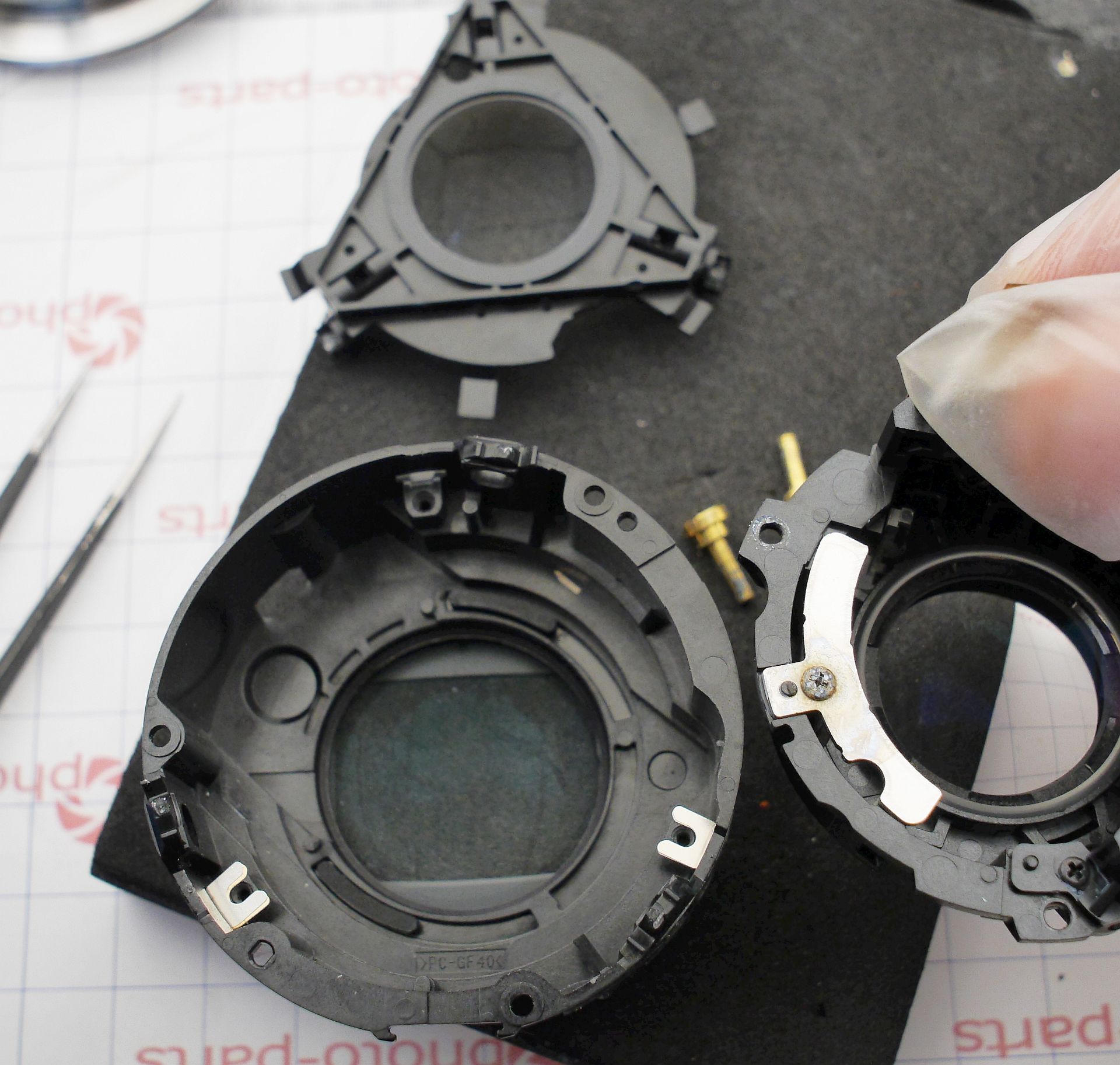

Первым делом эксцентрики необходимо выдавить наружу, и освободить настроечную линзу:
Дальше извлечь фокусировочный модуль, под ним опять прокладки - аккуратно.

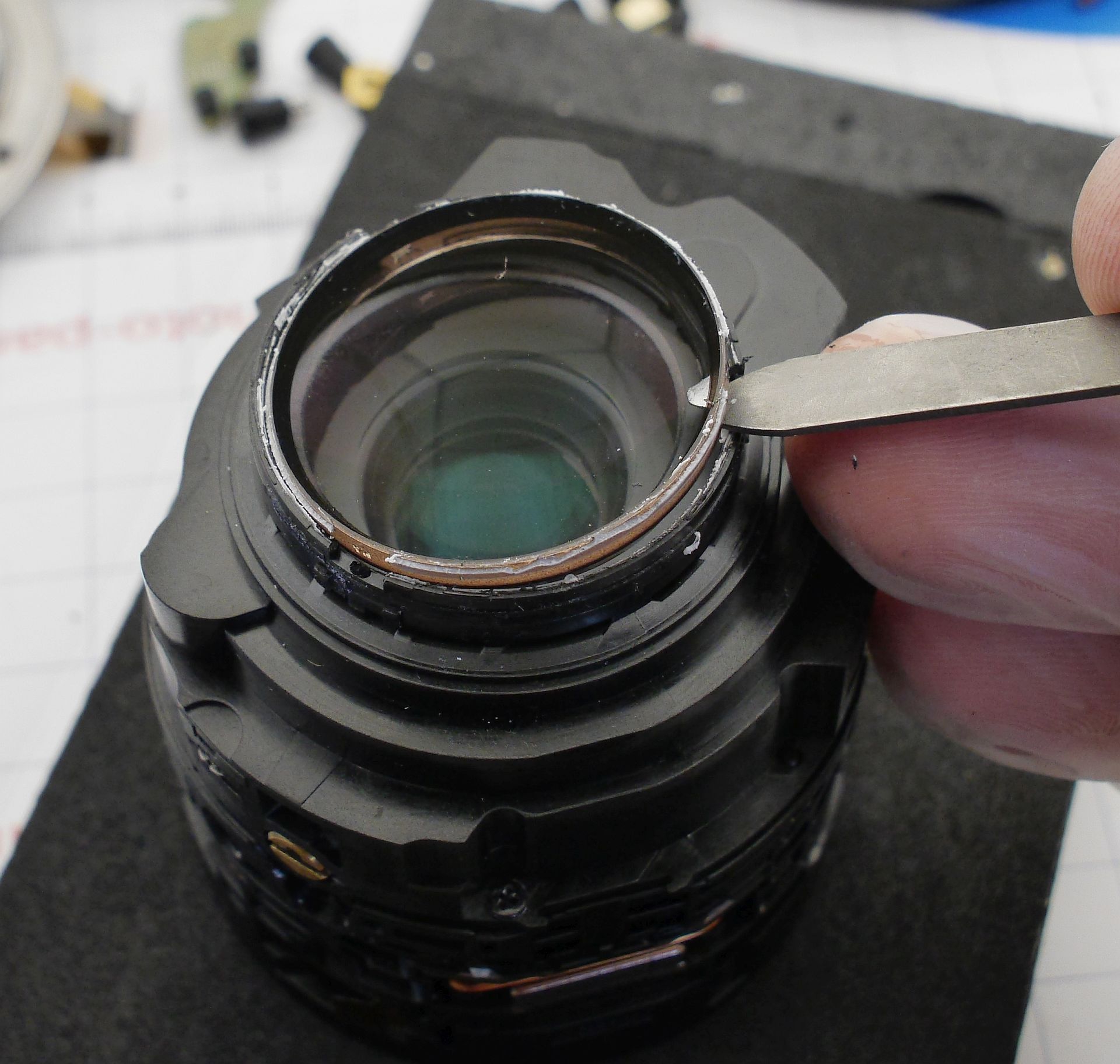

Доступ открывается ко всем поверхностям линз (настроечная, фокусировочная, задняя группа). Тут бы истории конец, но в заднюю группу тоже затекло. Расклеиваю:

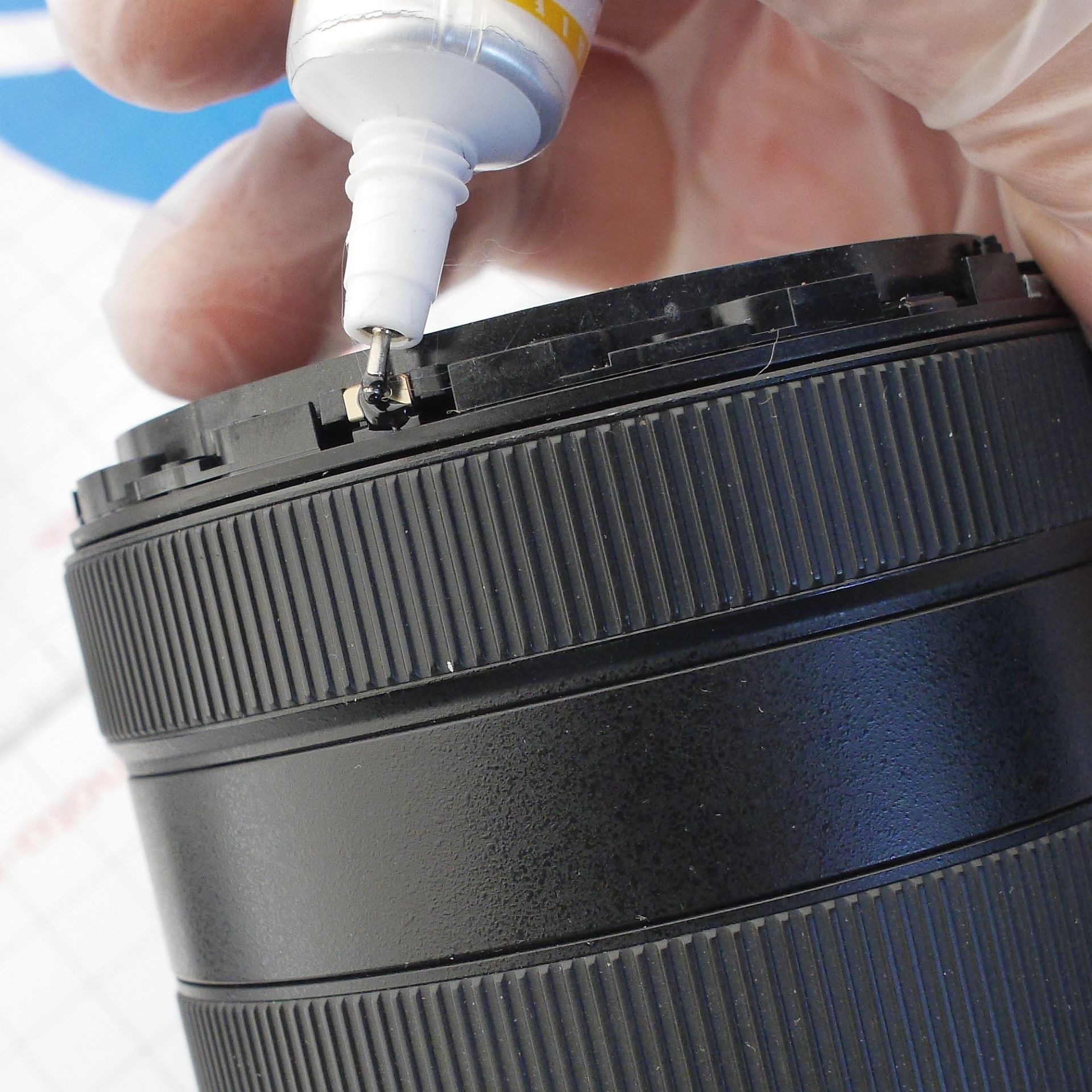

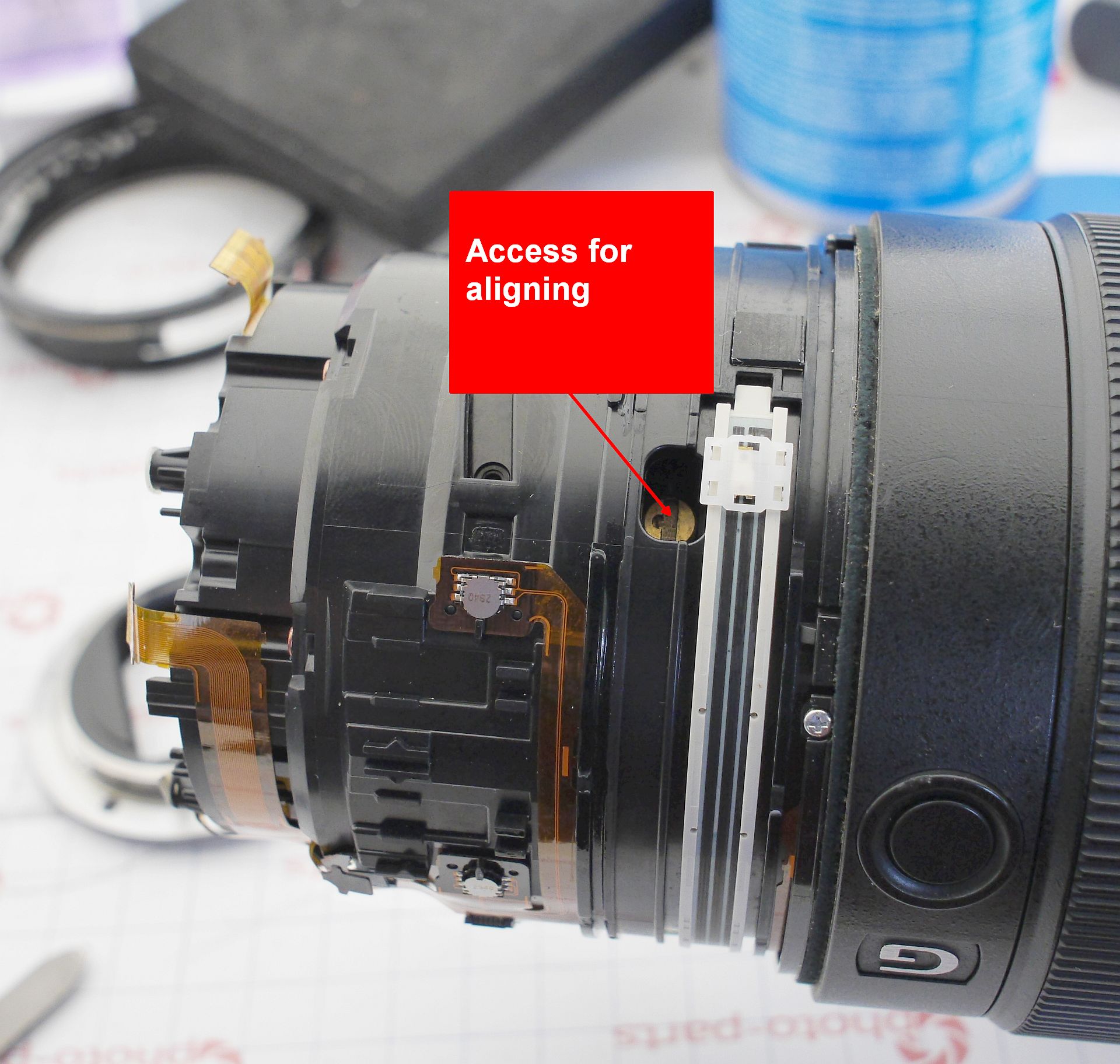

После чистки каждой линзы и сборки объектив придется настраивать - я предупреждал. Конструкция объектива позволяет это делать без головной боли - доступ к эксцентрикам открыватся через кольцо трансфокатора в положении 105мм. После выведения оптического центра в идеал туда же можно и залить эпоксидную смолу, чтобы настройка не убегала при вибрации и ударах.

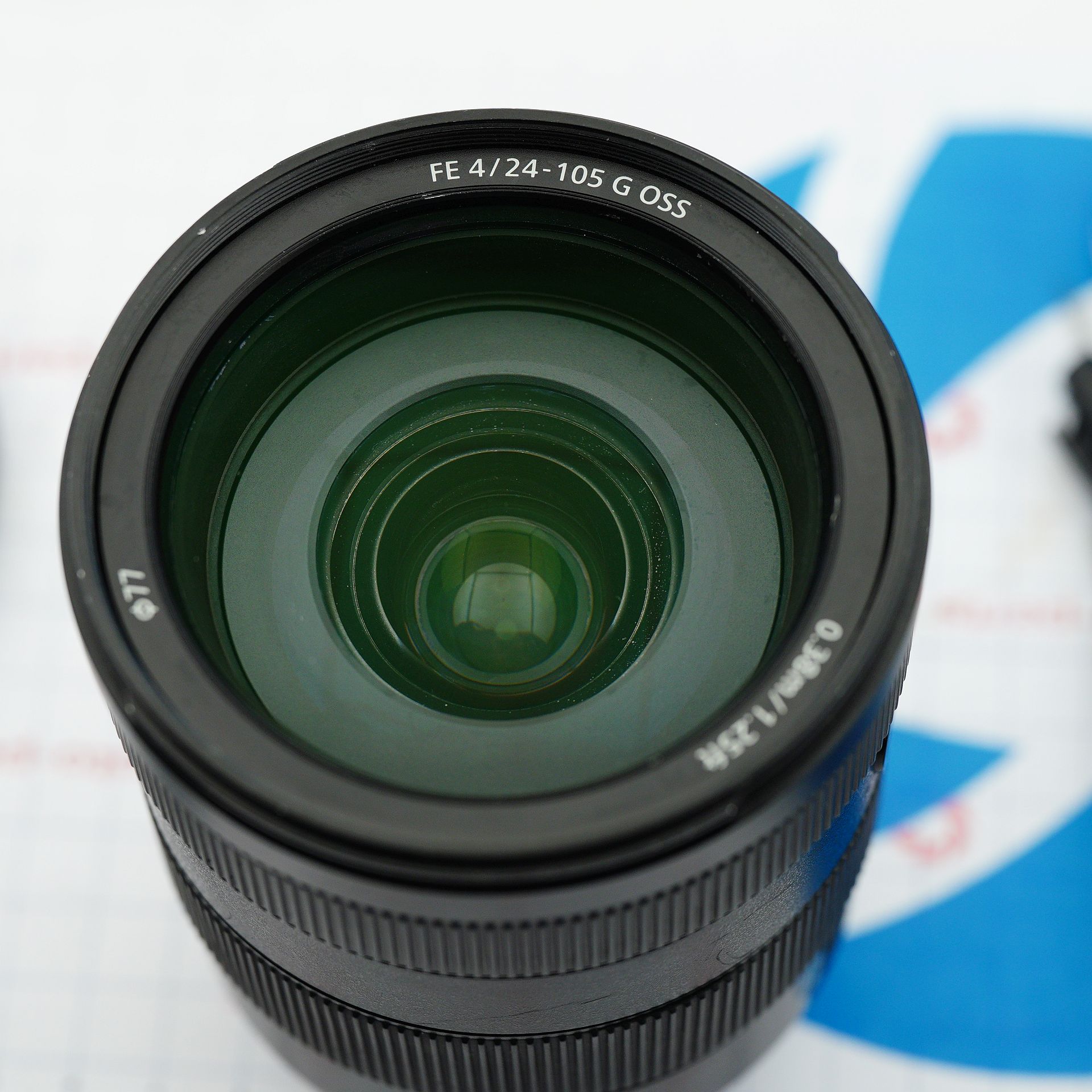

Осталось добавить пару фоток "было-стало":
Хороших снимков!
