Найбанальніший ремонт, «прохідний», як люблять казати ремонтники. Просто замінити несправне гніздо карти пам'яті - мінімум розбирання, трохи паяння - і камера врятована. Однак навіть у такій нескладній справі є кілька нюансів, які потенційно можуть стати фатальними для фотоапарата.

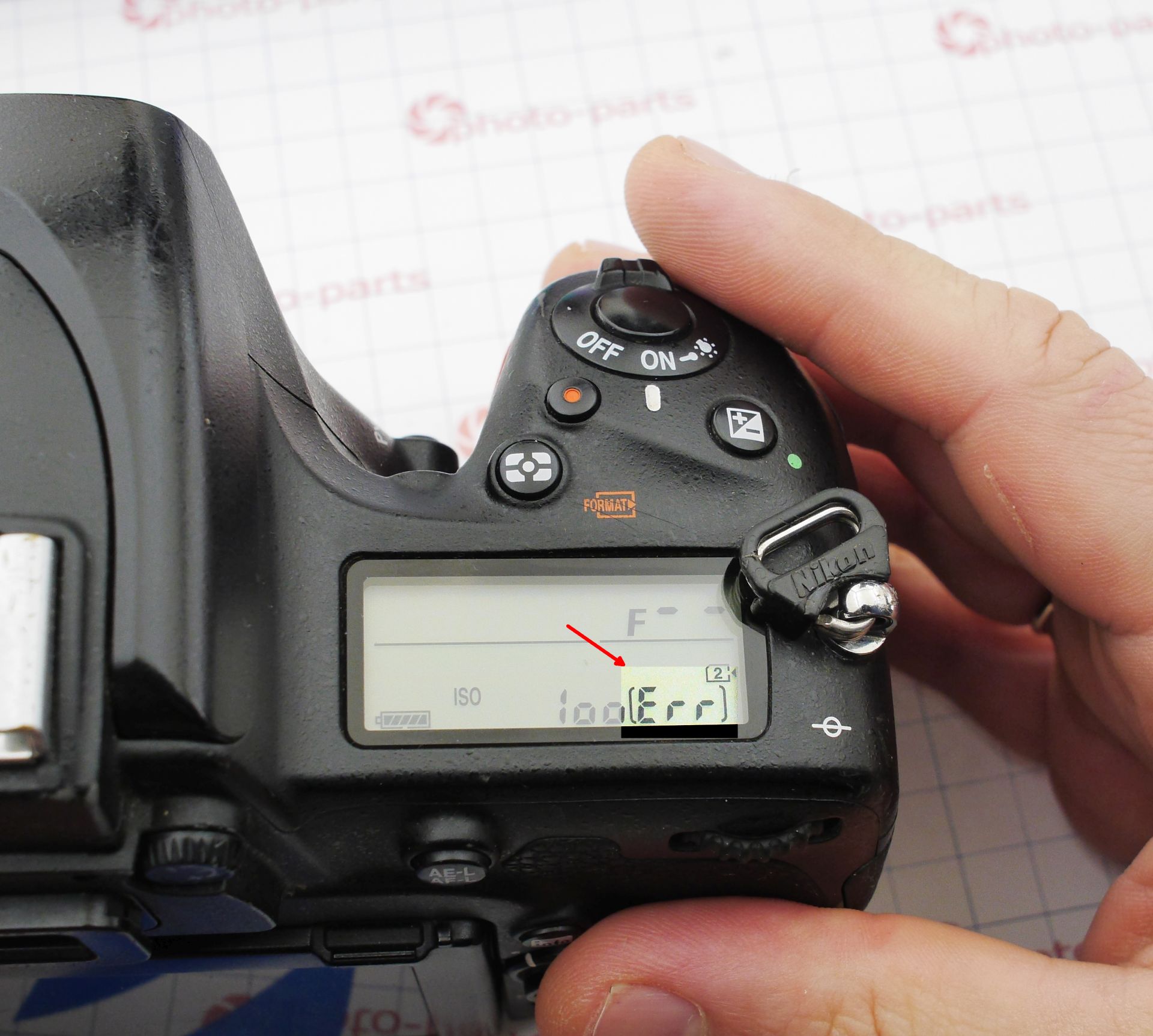

Герой огляду - Nikon D750, який навіть без установленої карти пам'яті показує помилку "err" на місці лічильника кадрів. Користуватися камерою неможливо - спуск заблокований, навіть якщо спробувати використати сусідній слот. У статті - розбирання до материнської плати, щадна заміна картоприймача без "прожарювання" плати, огляд підводних каменів такого простого ремонту.
Розбирання
Розбирання цієї камери, якщо не лізти до механіки затвора та дзеркала, надзвичайно просте. Ситуація змінюється, якщо потрібно міняти затвор або механізми шахти - тоді легка прогулянка перетворюється на марафон через мінне поле заряджених конденсаторів і крихких шлейфів (у цій статті не показано :)

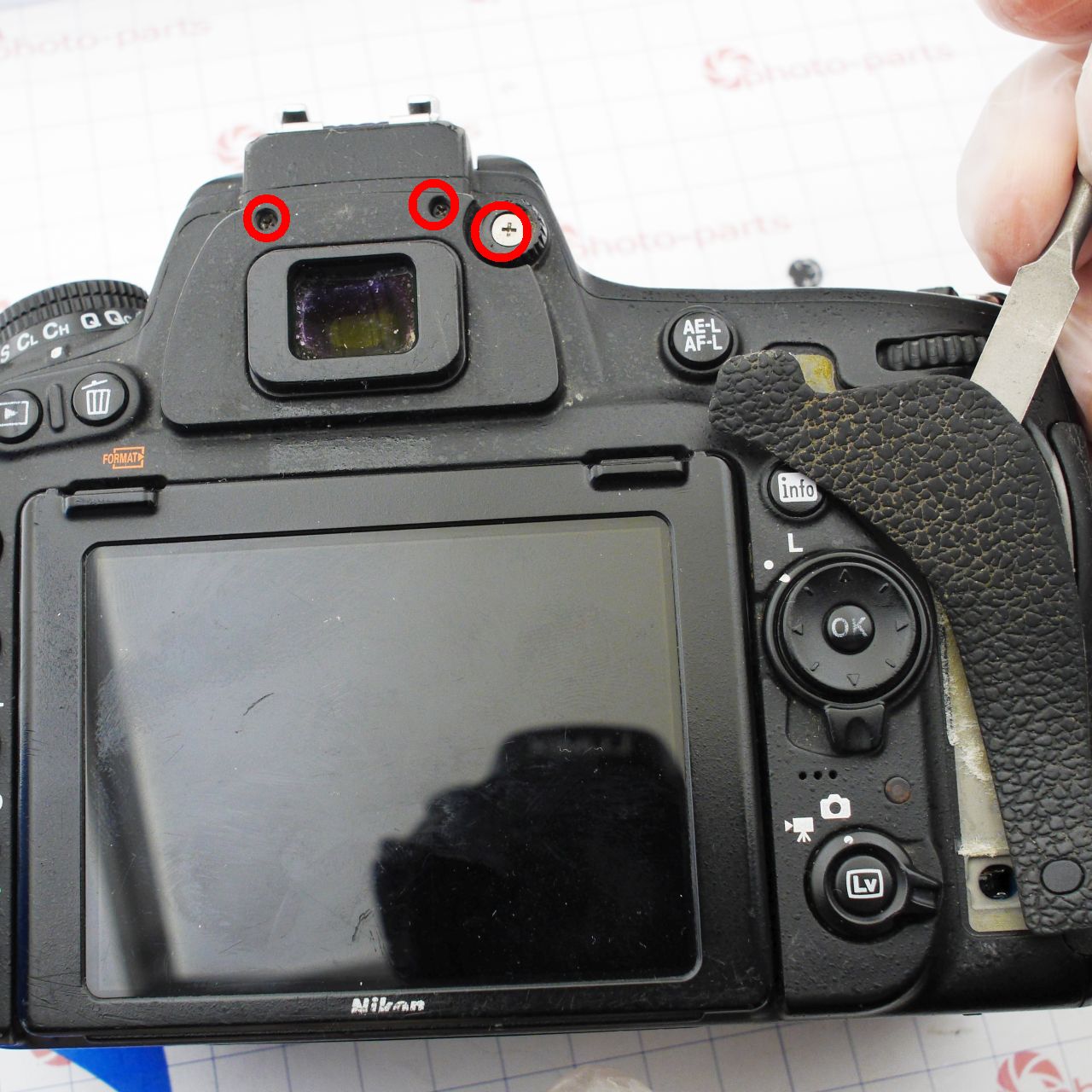

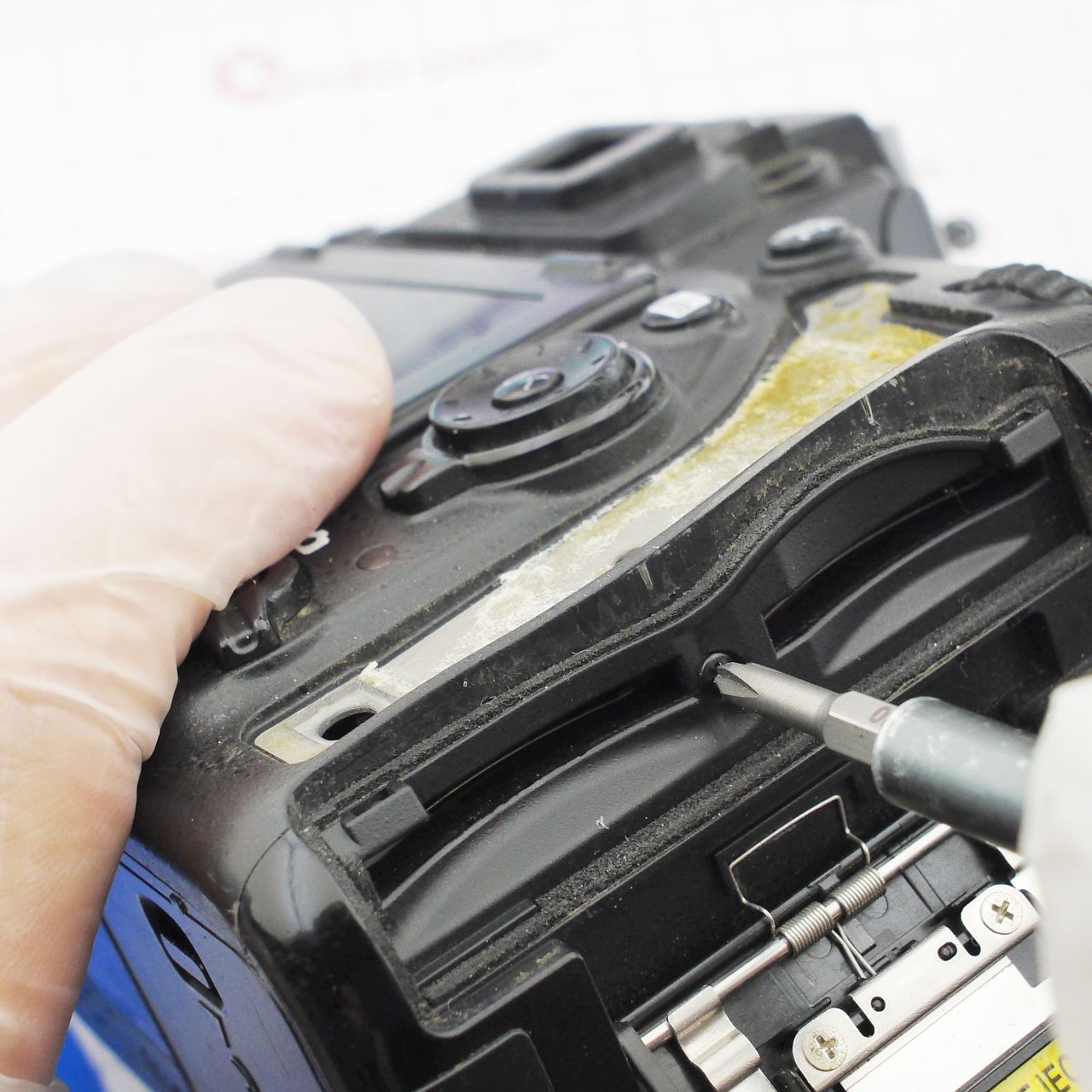

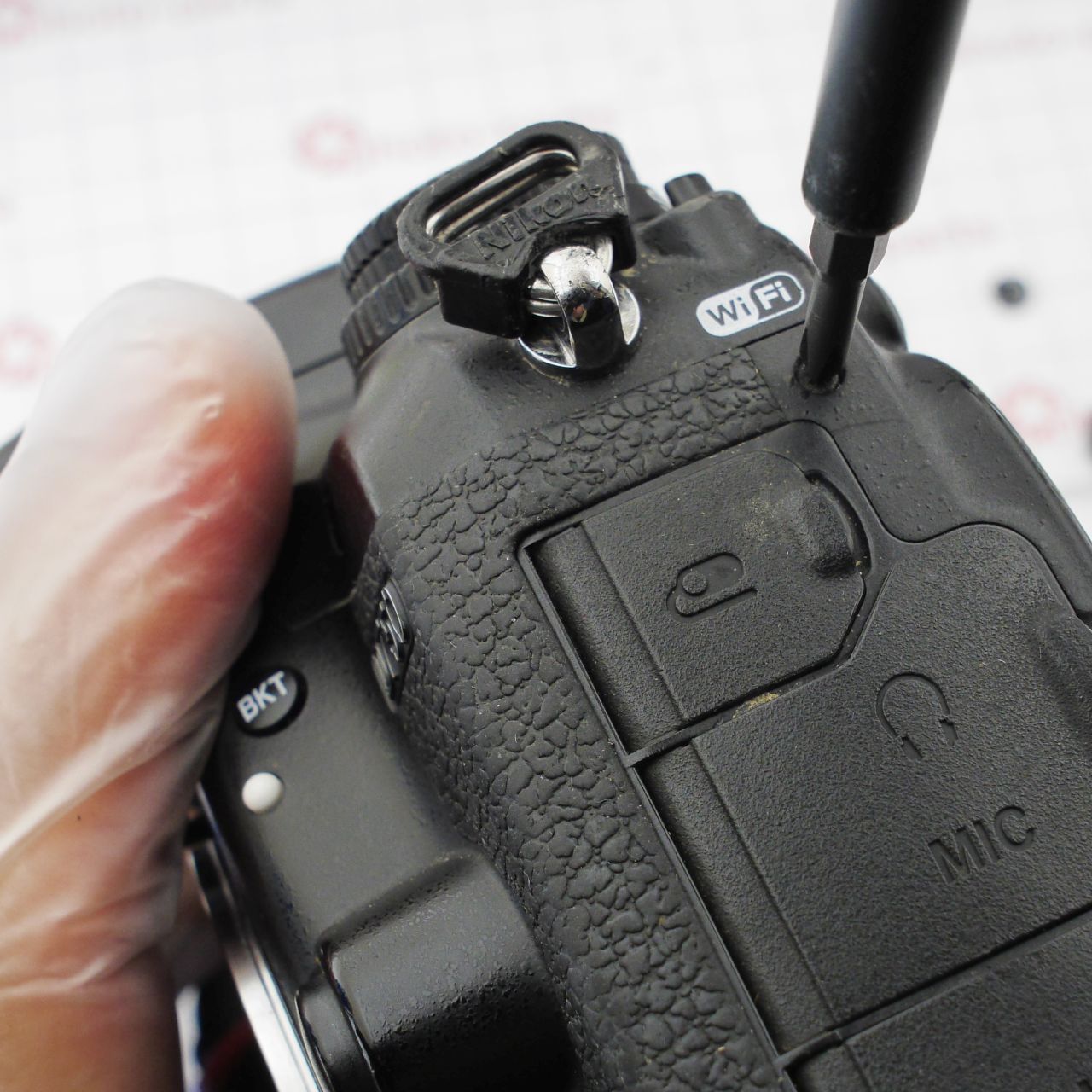

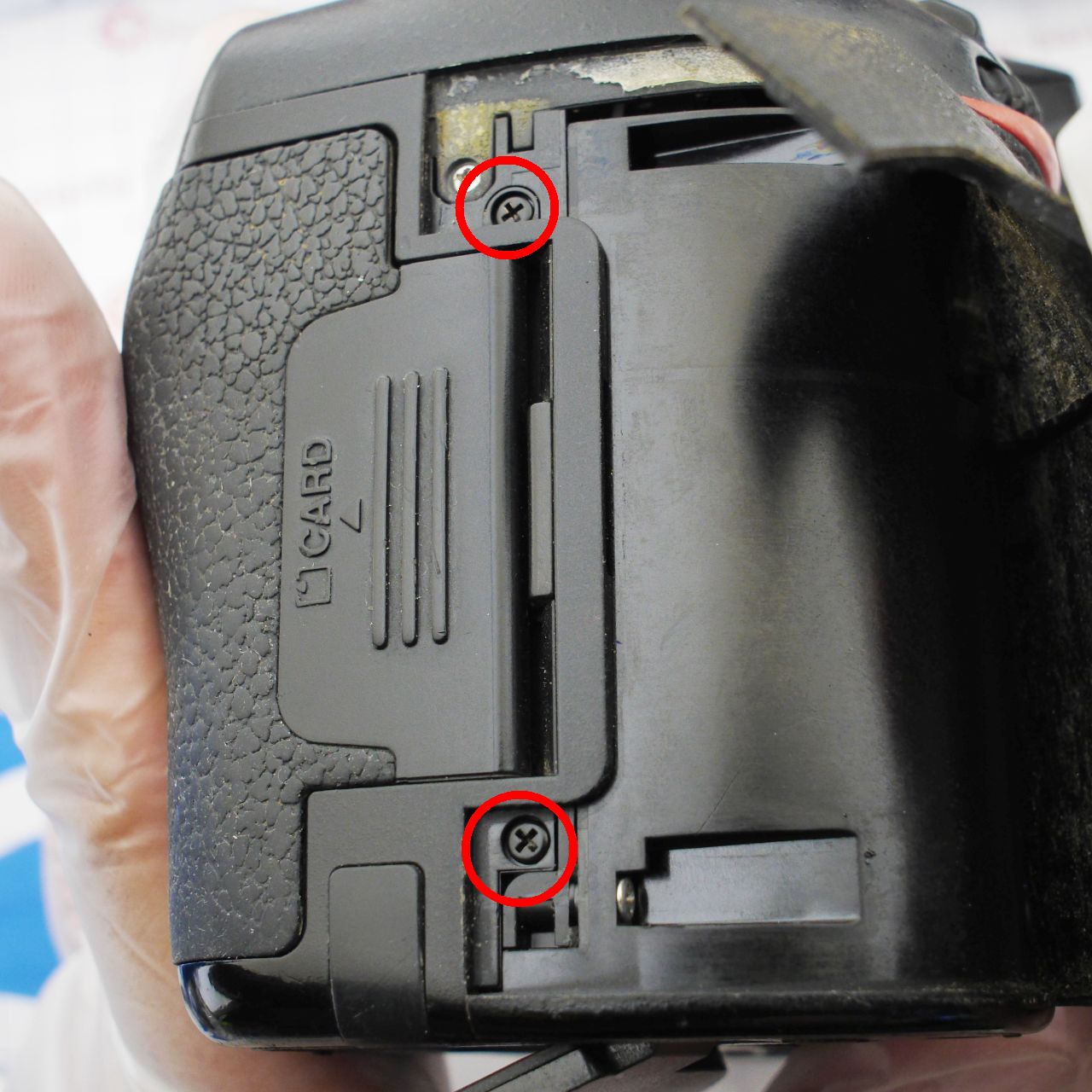

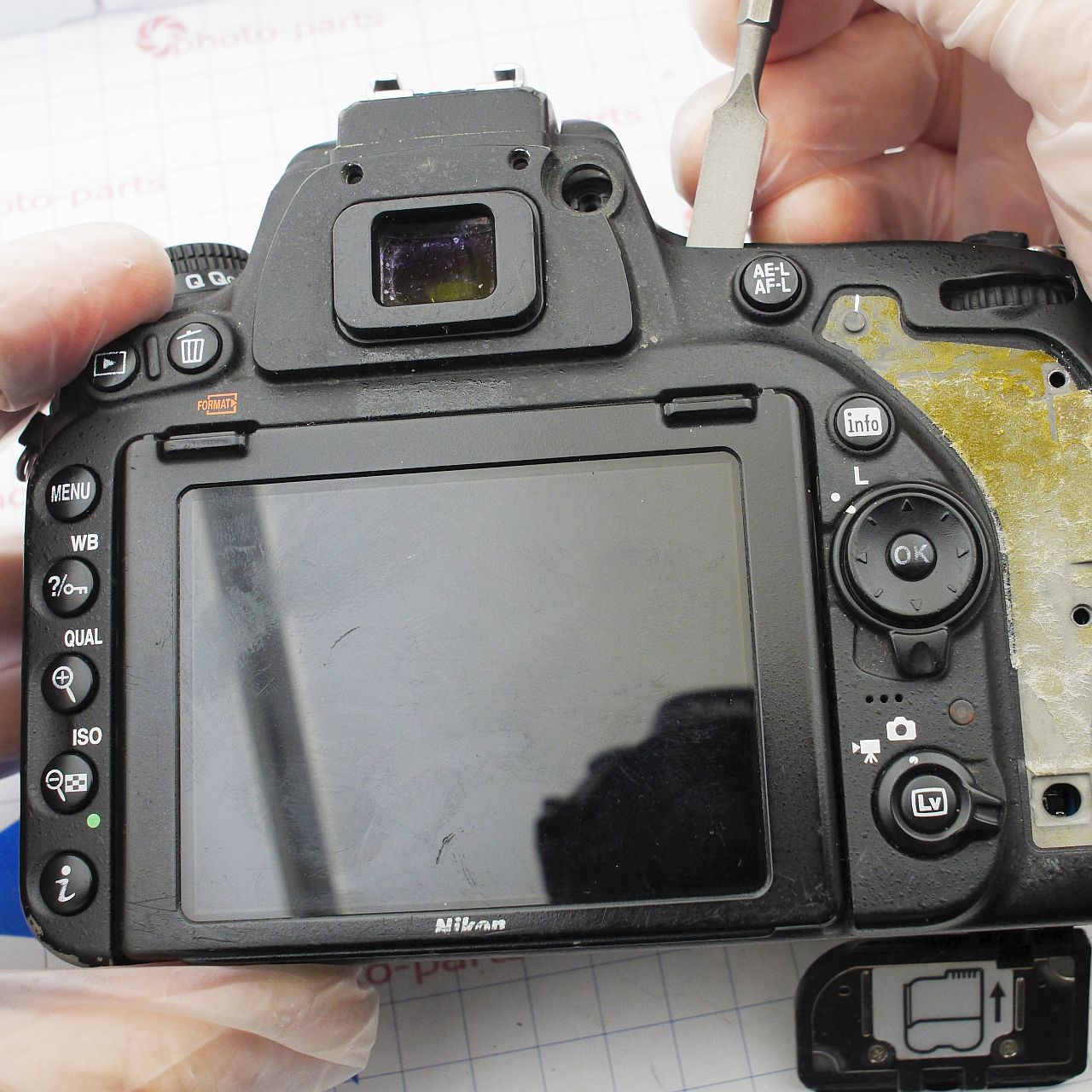

На задній панелі потрібно підчепити декоративну заглушку гвинта діоптрійного коректора та відклеїти гумову накладку під великий палець. Потім - відкрутити гвинти біля видошукача, гвинт корекції, два гвинти під накладкою, один під кришкою роз'єму карти пам'яті та ще один біля логотипа Wi-Fi:

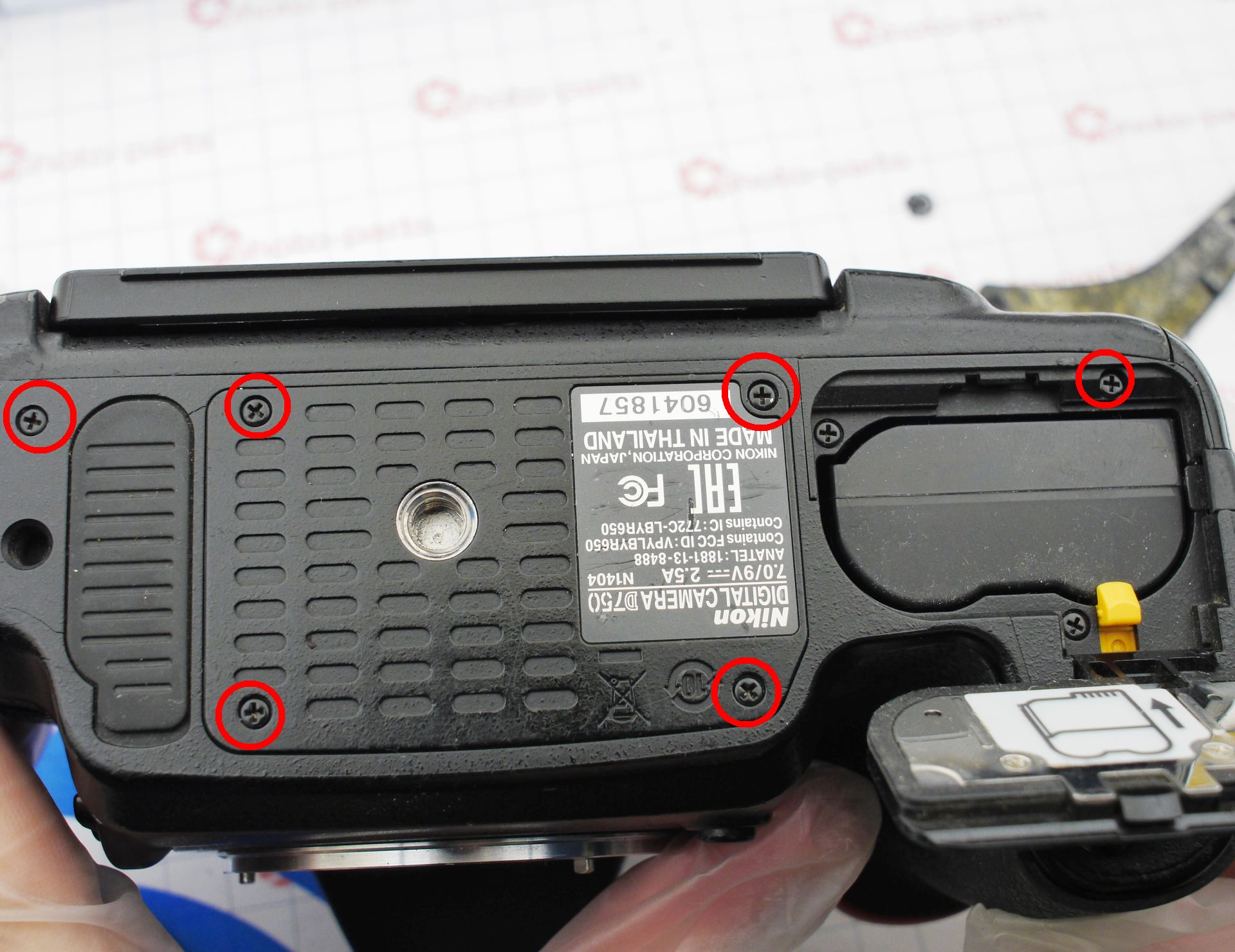

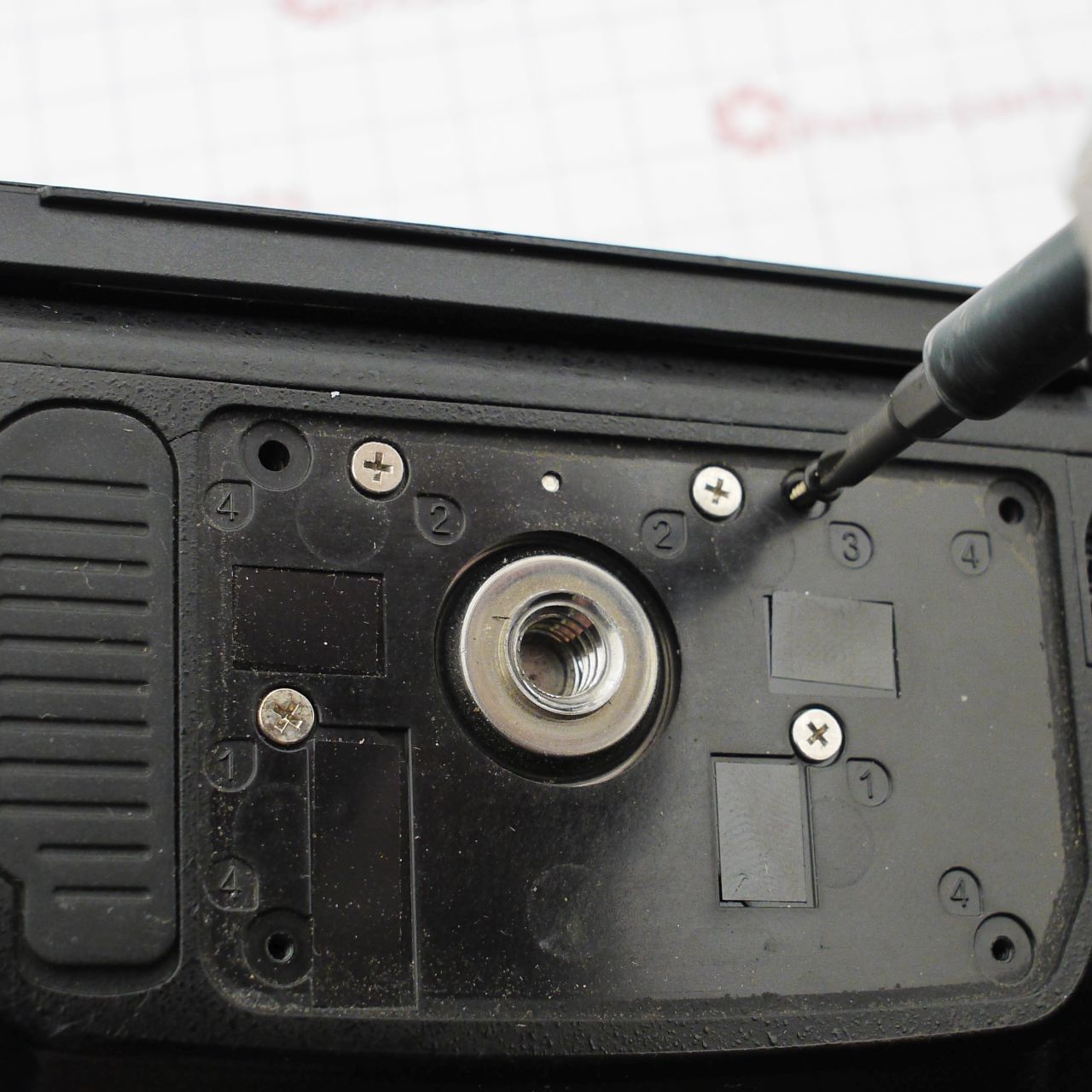

На нижній панелі потрібно відкрутити позначені гвинти та зняти іменну табличку - під нею ще один гвинт:
Обережно підчепіть задню панель по периметру, але не відводьте її від фотоапарата! Шлейфи задньої панелі настільки короткі, що їх можна відірвати одним необережним рухом. Правильна послідовність: підняти задню панель на кілька міліметрів і відкинути назад-вниз, постійно контролюючи натяг шлейфів.

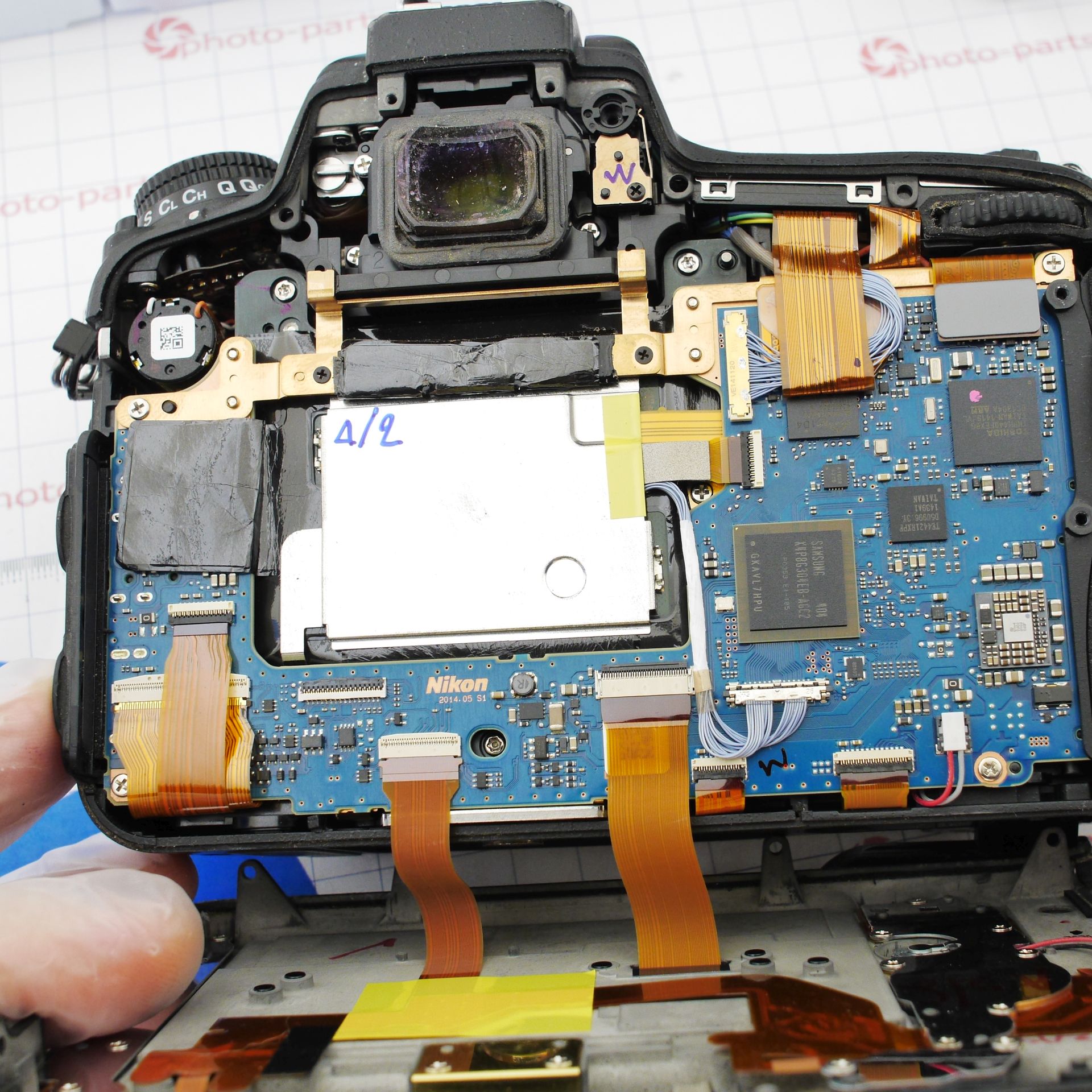

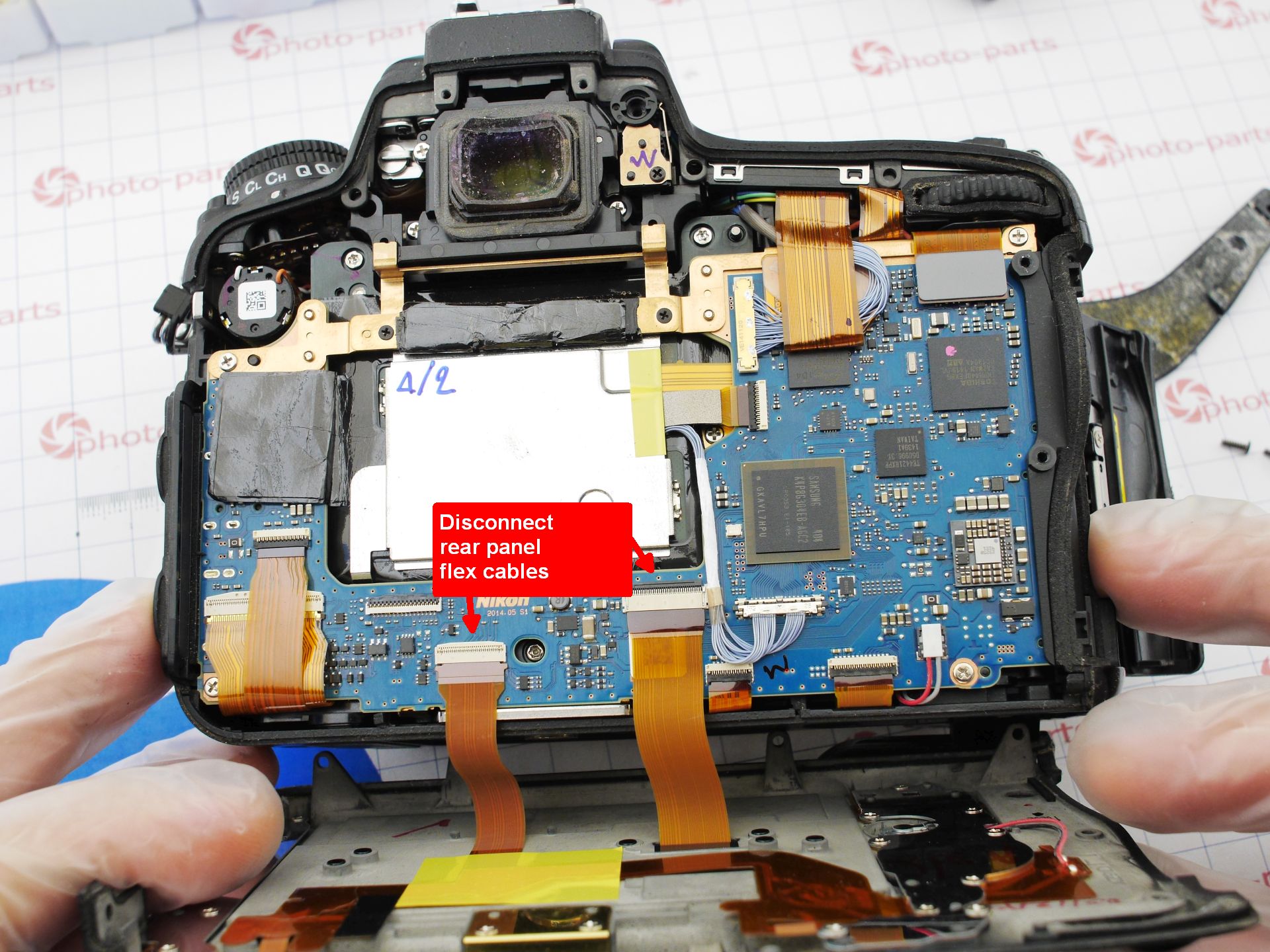

Одразу після цього варто від'єднати задню панель. І не зайве нагадати: акумулятора під час розбирання в камері бути не повинно.

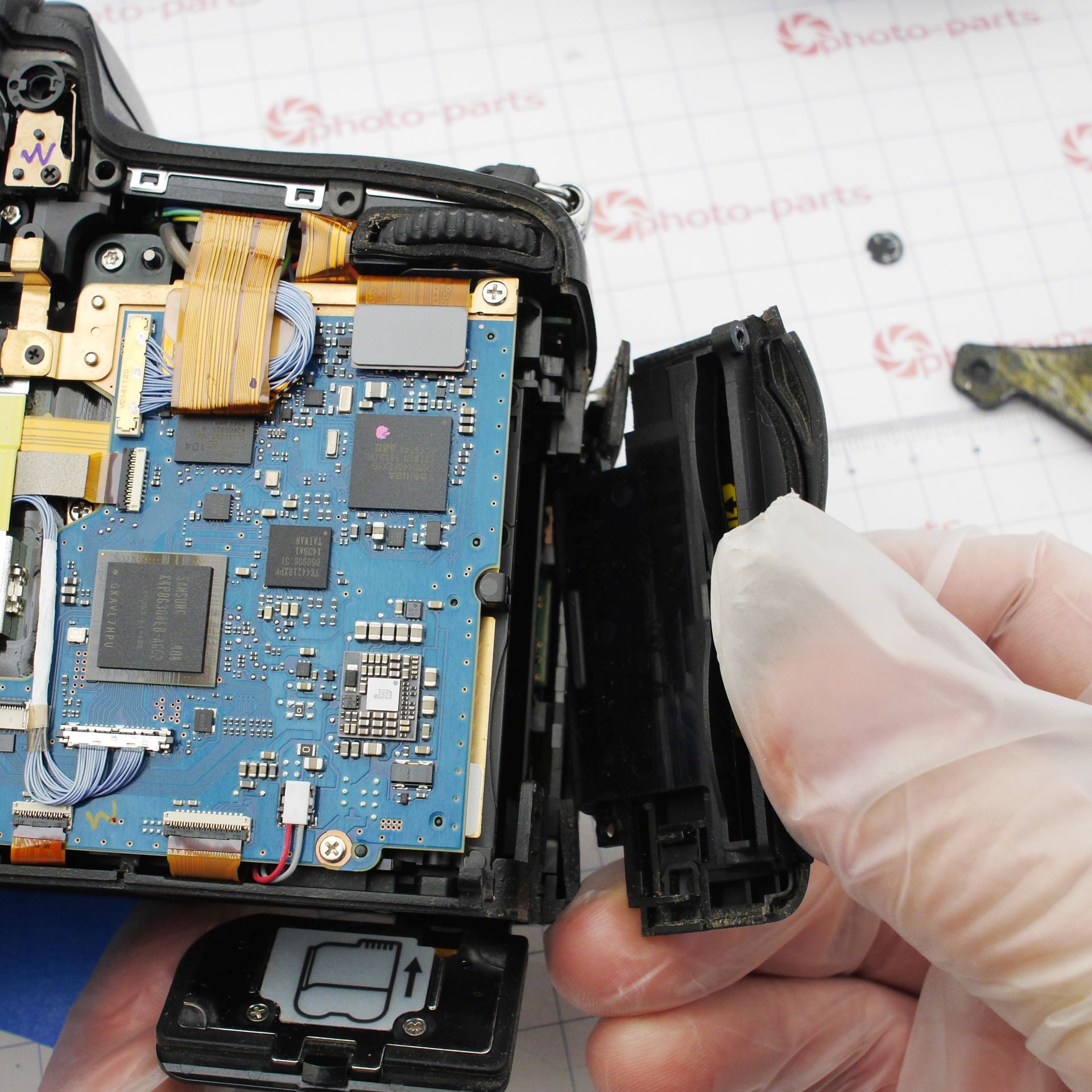

Кришка відсіку карти пам'яті заважає доступу до плати - її потрібно зняти:

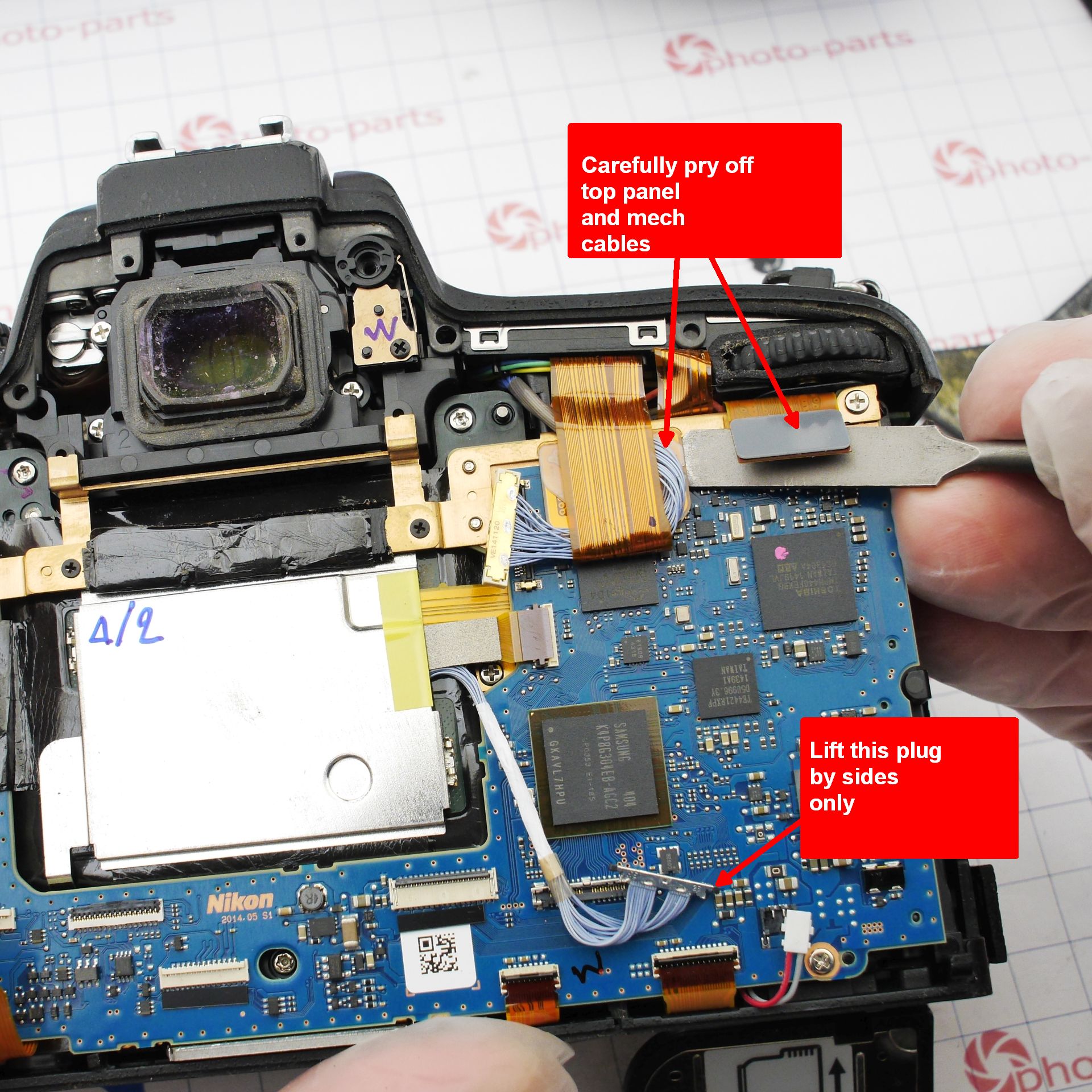

Щоб зняти центральну плату, треба від'єднати всі кабелі та шлейфи, які до неї підходять. І тут знову нюанси: багатожильний кабель від матриці дуже легко пошкодити, якщо тягнути роз'єм за дроти або підчіпати його в зоні проводів - він буде безповоротно зіпсований. Підчіпати його можна лише за краї чимось гострим. Два роз'єми мезонінного типу в правому верхньому куті теж проблемні - якщо просто потягнути за шлейф, можна відірвати роз'єм, таке трапляється. У цьому місці потрібно підвести пласку лопатку під самий центр роз'єму і відстібнути його.

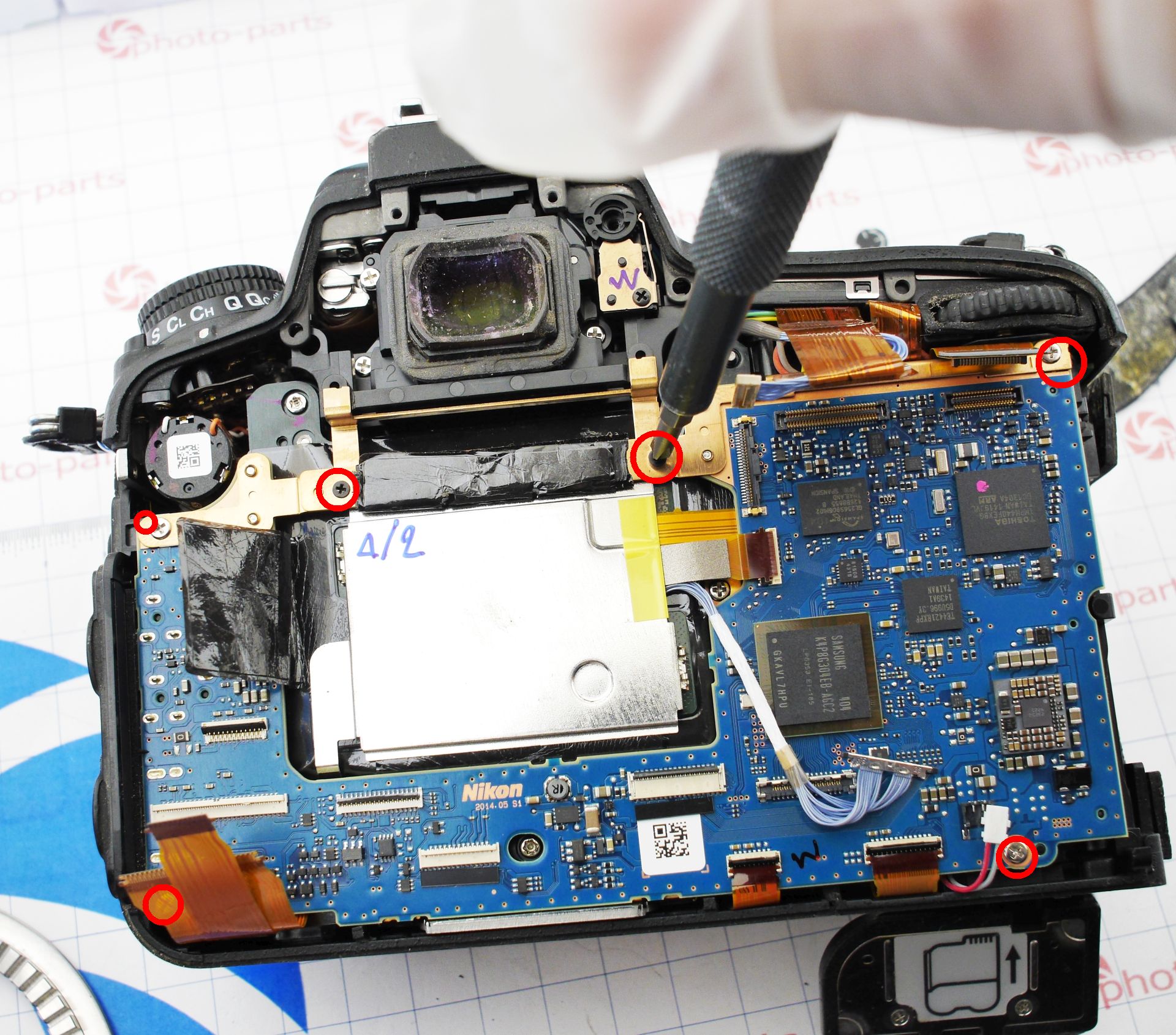

Після від'єднання всіх роз'ємів залишається викрутити 4 гвинти по кутах плати та два в районі теплоотвідної пластини.

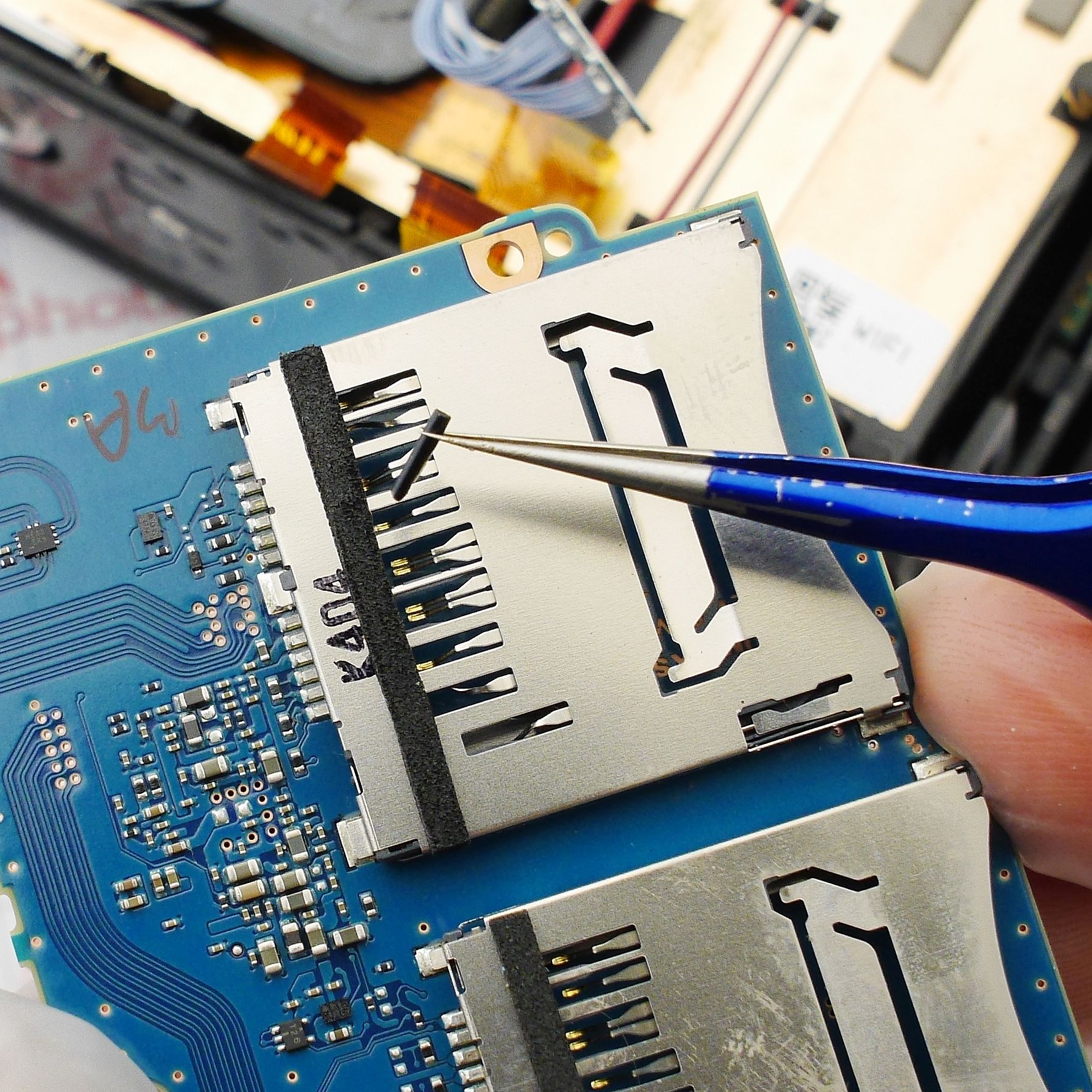

Гнізда карт пам'яті розташовані на нижньому боці плати, і при детальному огляді стає зрозуміло, що саме стало причиною несправності. А причина - крихкий пластик сучасних карт пам'яті. Неодноразово помічав, що старі карти обсягом 2–4 ГБ живуть без проблем, із цілим, яскраво-синім пластиком. А сучасні - втрачають кутики, перемички між контактами, і ці дрібні уламки потрапляють у механізм рідерів, ламаючи їх. Прикро!
Заміна картоприймача
Перше питання - де взяти власне запчастину? Новий картоприймач завжди можна знайти на майданчиках на кшталт AliExpress або eBay, запитавши “Nikon D750 SD slot part”. Коштує це задоволення близько десяти доларів - прийнятно. Я ж чекати не хотів і звернувся до списку сумісних деталей у нашому магазині: купити картоприймач Nikon D750, сумісність - і з приємністю виявив, що точно такий самий рідер використовується в Canon 70D, плата якого якраз була під рукою.

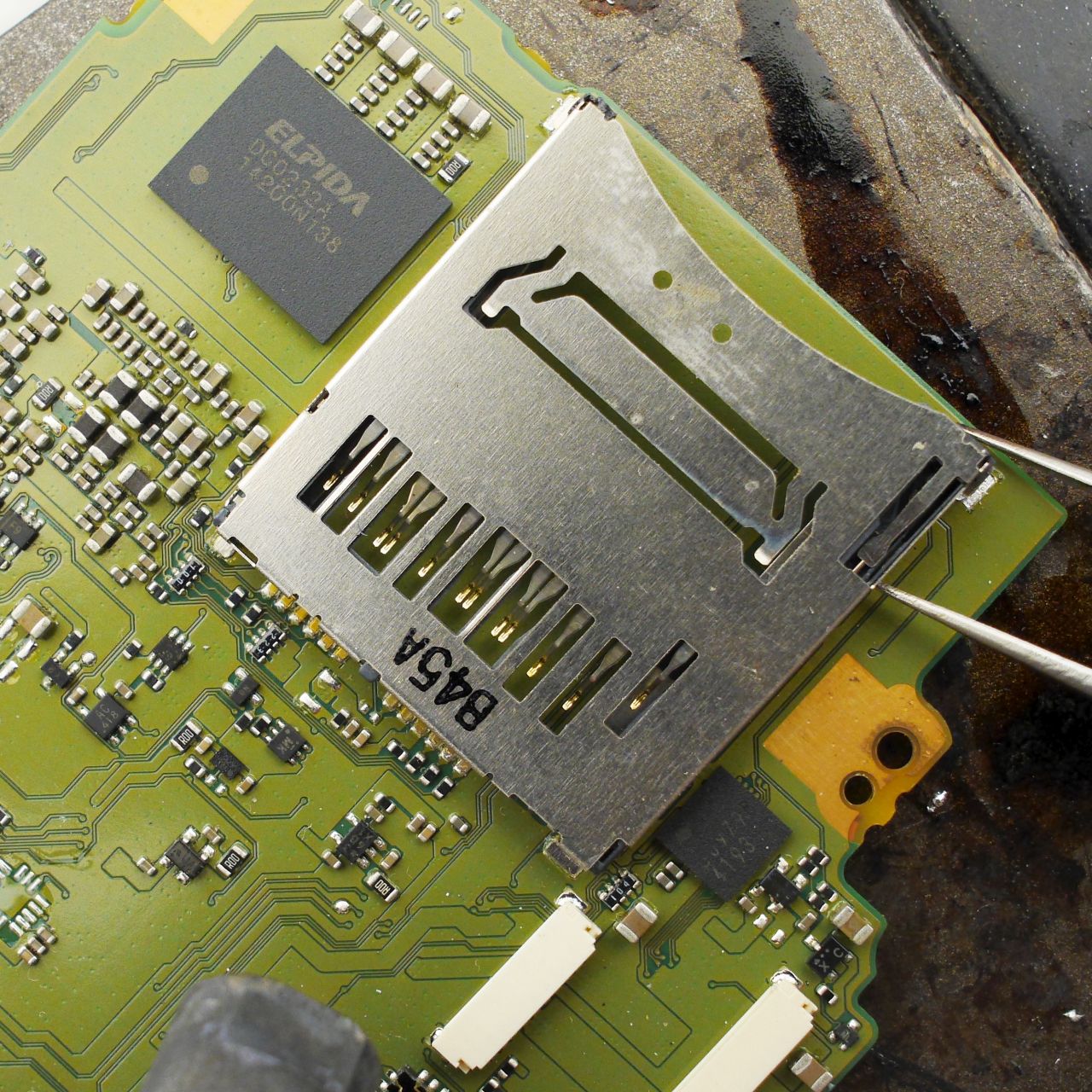

Зняти картоприймач із донорської плати досить просто - усе, що потрібно, це подати достатню кількість тепла з зворотного боку плати, щоб не поплавити ніжний пластик механізму картоприймача. Я використовую нижній підігрів, виставлений на дуже високу температуру (170–180 °C). Цього ще недостатньо, щоб розплавити безсвинцевий припій, але варто подути термофеном зверху, піднявши температуру на 30 градусів - і картоприймач відпаяється абсолютно неушкодженим:

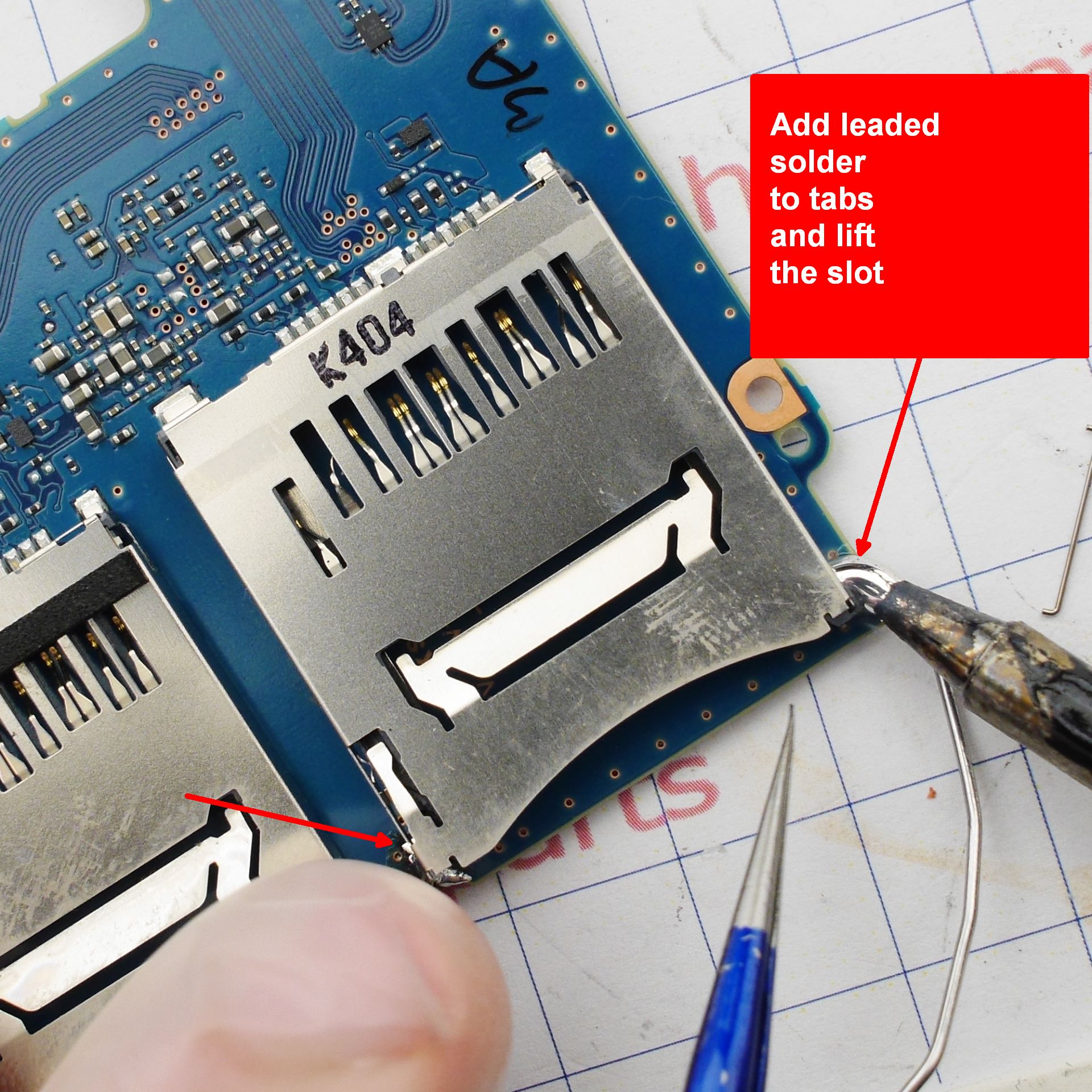

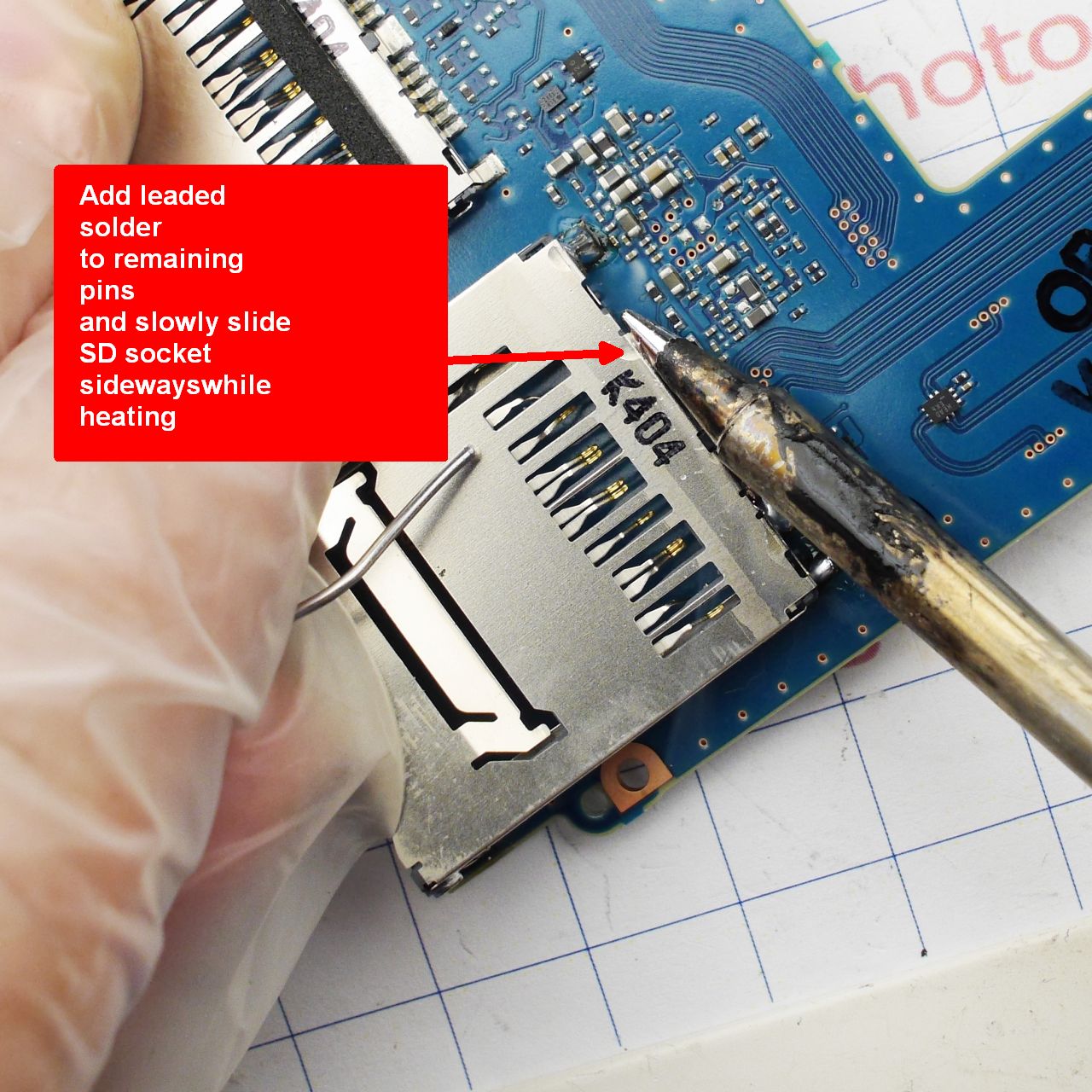

Такий трюк не завжди вдається, коли потрібно зберегти плату апарата неушкодженою. Тому для демонтажу гнізда на Nikon D750 я використовую старий добрий паяльник із котушкою свинцевого припою, з температурою плавлення близько 180 °C. Спочатку, рясно додавши припій на "вушка" гнізда біля краю плати, я їх по черзі піднімаю, поки перемичка припою не відірветься. Паяльник, звісно, має бути достатньо потужним, щоб розплавити припій на великих земляних полігонах. Тепер гніздо тримається лише зі сторони контактів, і, використовуючи велику кількість свинцевого припою, я прогріваю всі контакти за один раз, проводячи паяльником від краю до краю. Гніздо при цьому можна повільно зсувати до краю плати - головне не прикладати силу на відрив і не використовувати гніздо як важіль. У таких випадках гарантовано відірвуться кілька доріжок на платі. Тільки ретельний прогрів і поступовий рух. Не зайвим буде подати додаткове тепло платі через нижній підігрів, але менше - 100 °C буде достатньо.

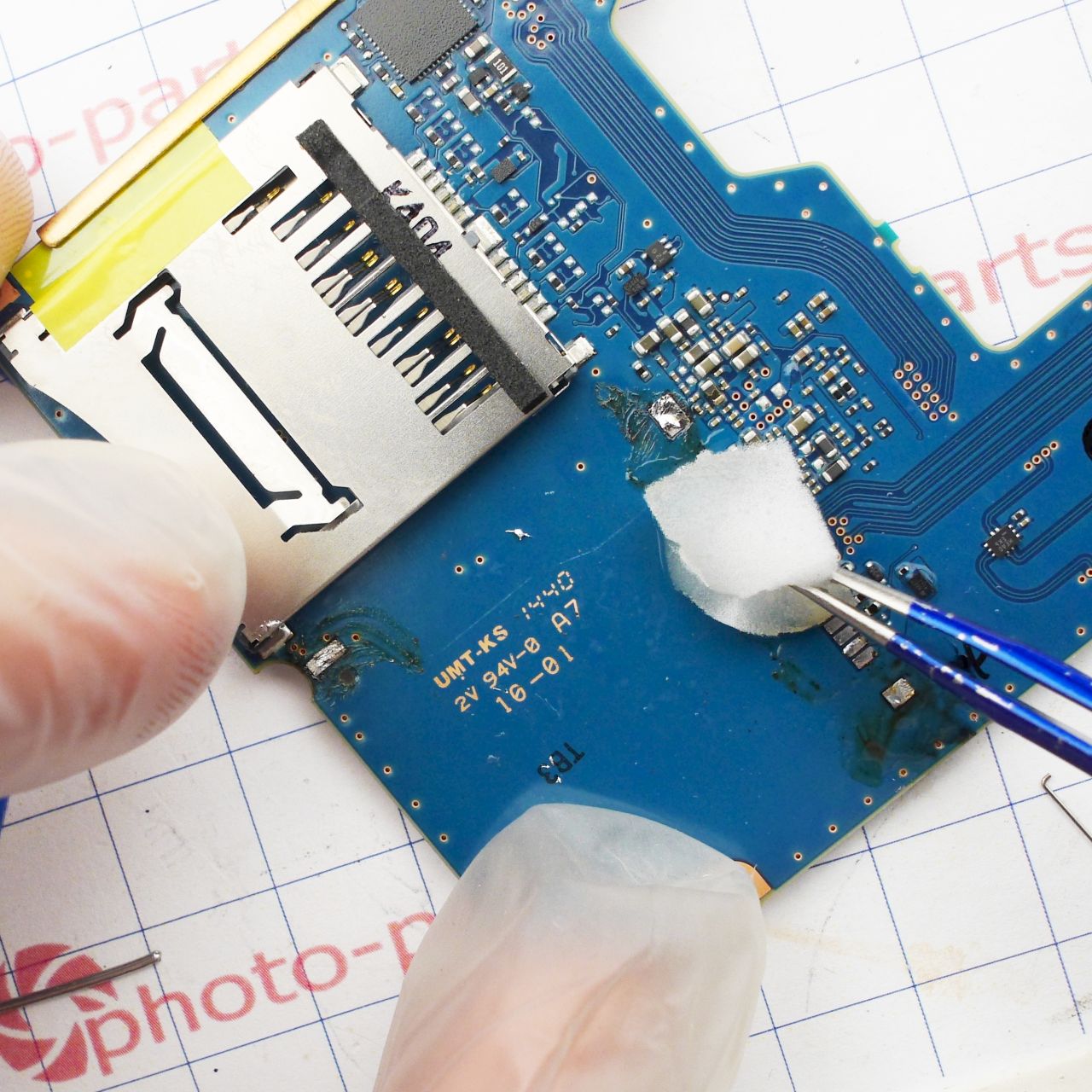

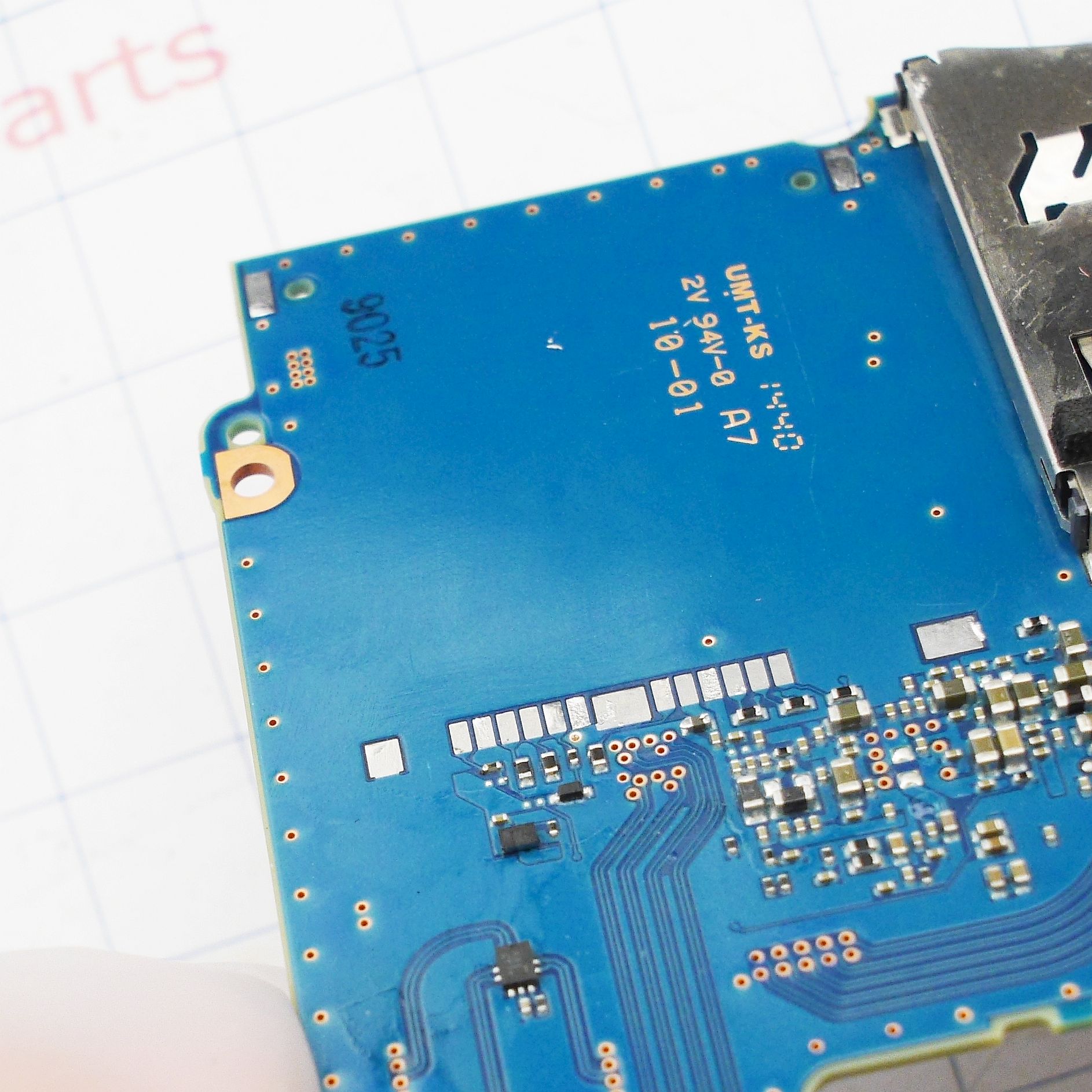

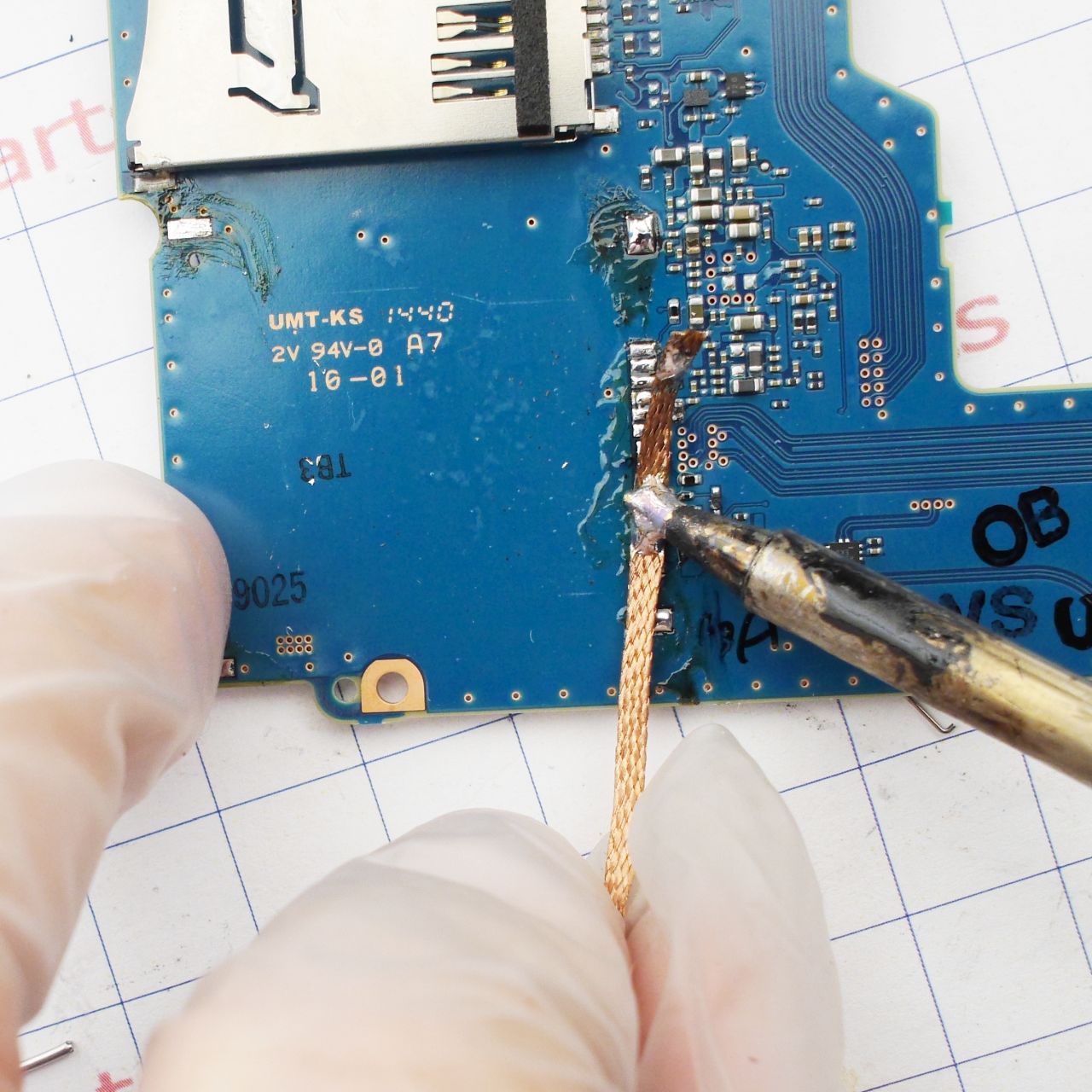

У результаті виходить ось така "каша" із флюсу та припою, але за допомогою мідної косички плата зачищається до блиску:

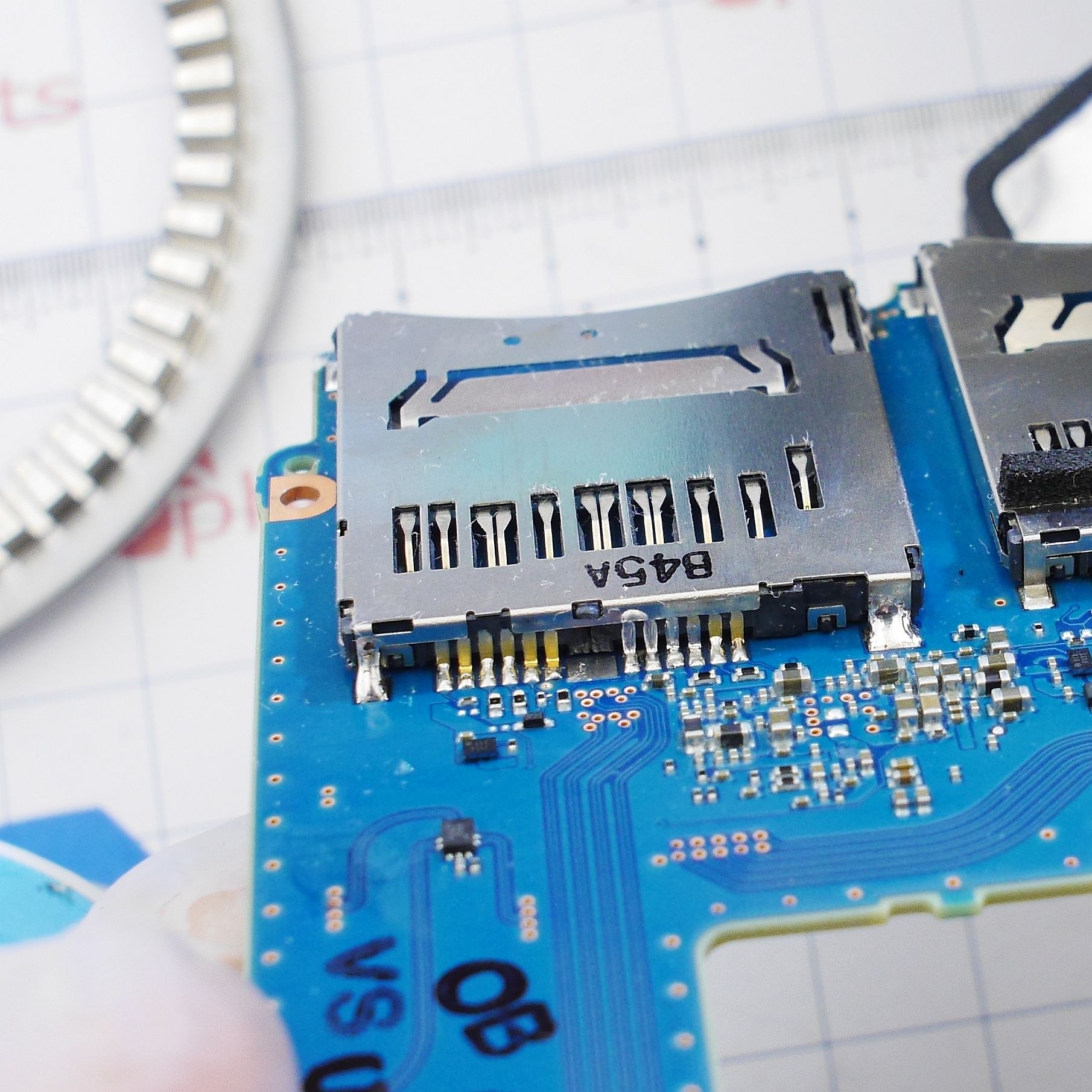

Нове гніздо припаюється просто - прикласти, вирівняти по контактних площадках і торкнутися кожного виводу паяльником із припоєм. Звучить просто, але потребує твердої руки й, можливо, мікроскопа для контролю. Більша потужність паяльника та попередній підігрів значно полегшують процес. Проблеми найчастіше виникають під час пайки земляних полігонів, які відводять тепло від жала. Якщо припій не збирається в акуратну кульку, а липне до жала - підігрійте плату сильніше. У результаті має вийти приблизно ось так:

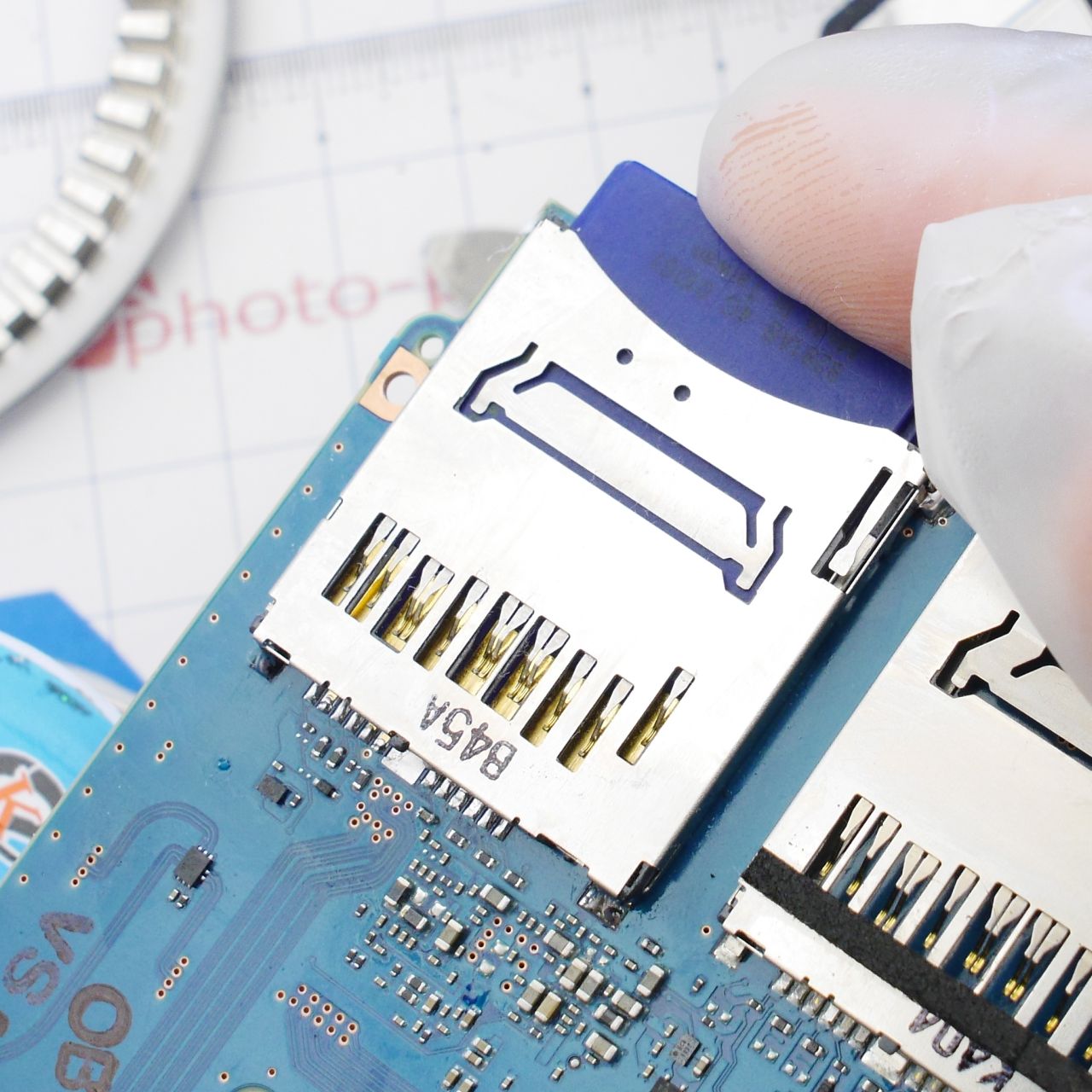

Звісно, одразу варто перевірити, чи фіксується карта пам'яті у гнізді.
Зворотне складання - і тепер на індикаторі замість "err" - кількість знімків на карті. Успіх!
