Canon EOS RP err 06 и майже повноцінний ремонт

Як часто ви замислювалися над технологією «ультразвукове очищення матриці», яка присутня майже в кожній сучасній камері? Упевнений, нечасто — адже її робота непомітна, якщо не сказати «невидима». Суть полягає в тому, що під час вимкнення камери зовнішнє скло фільтра матриці вібрує з високою частотою, струшуючи налиплий пил (у теорії). На практиці ж ця технологія аж ніяк не є панацеєю — мікроколивання скла слабко допомагають проти сильно наелектризованого пилу, липких частинок і мікрокрапель.

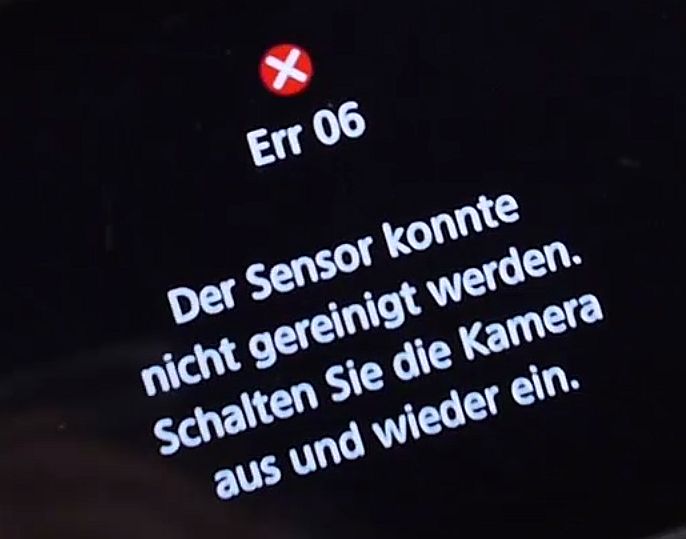

Одним словом, хороше ручне очищення матриці нічим не заміниш. Проте в камерах Canon справність вузла очищення матриці контролюється, і за наявності проблем фотоапарат видає настирливу помилку «ERR06». Зазвичай це навіть не привід звертатися в сервіс — автоматичне очищення можна вимкнути в меню й забути про проблему.

Та я вирішив за будь-яку ціну розібратися, що саме може зламатися в системі «пилострушувача» і як це відремонтувати. Одразу скажу — вийшло не зовсім, але певних результатів я досяг.

Піддослідний — Canon EOS RP, що видає err 06. У статті — розбирання, спроба повноцінного відновлення, кілька невдач і, зрештою, «обман» схеми фотоапарата. Як завжди — у статтю вбудовано відео з короткою добіркою моментів цього ремонту.

Розбирання

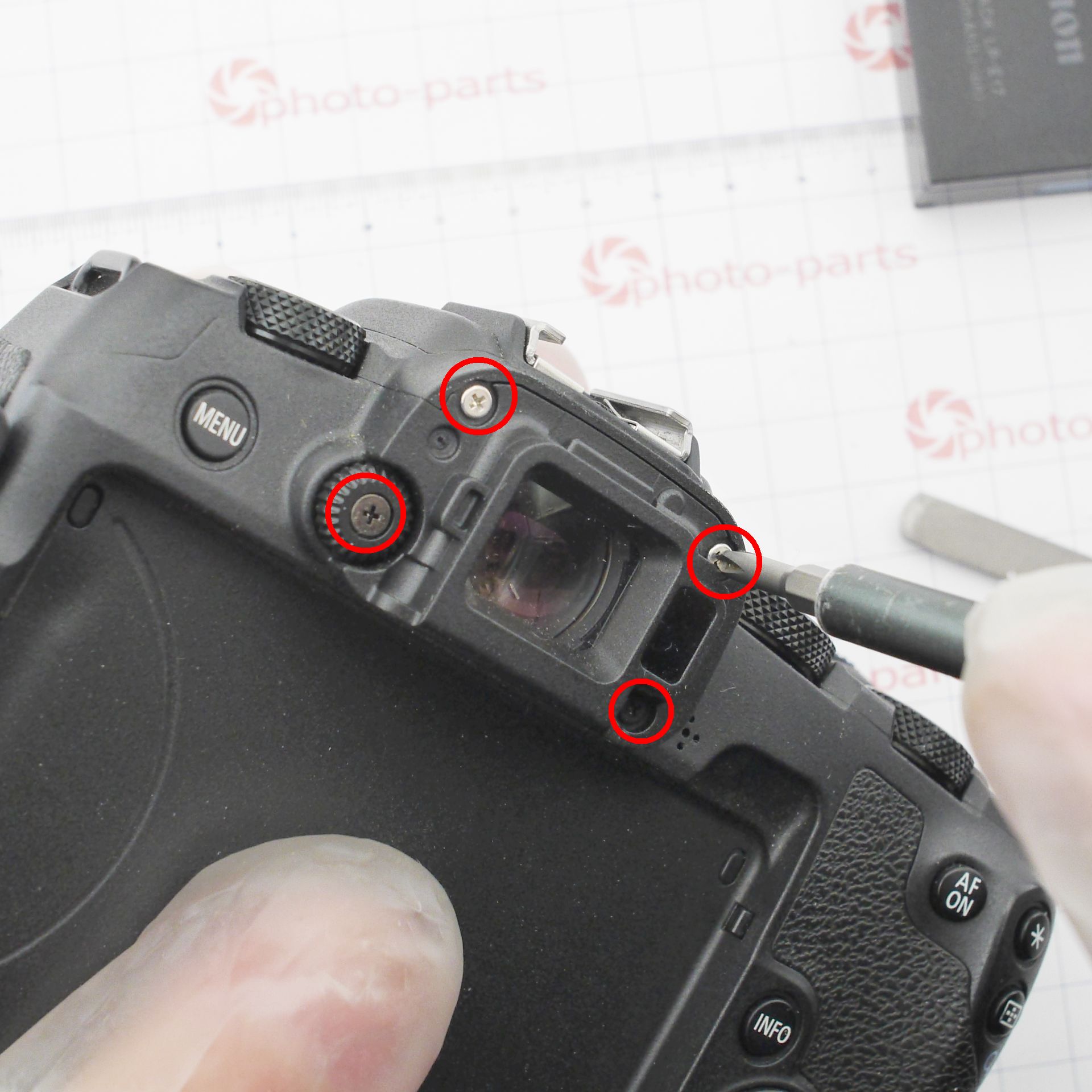

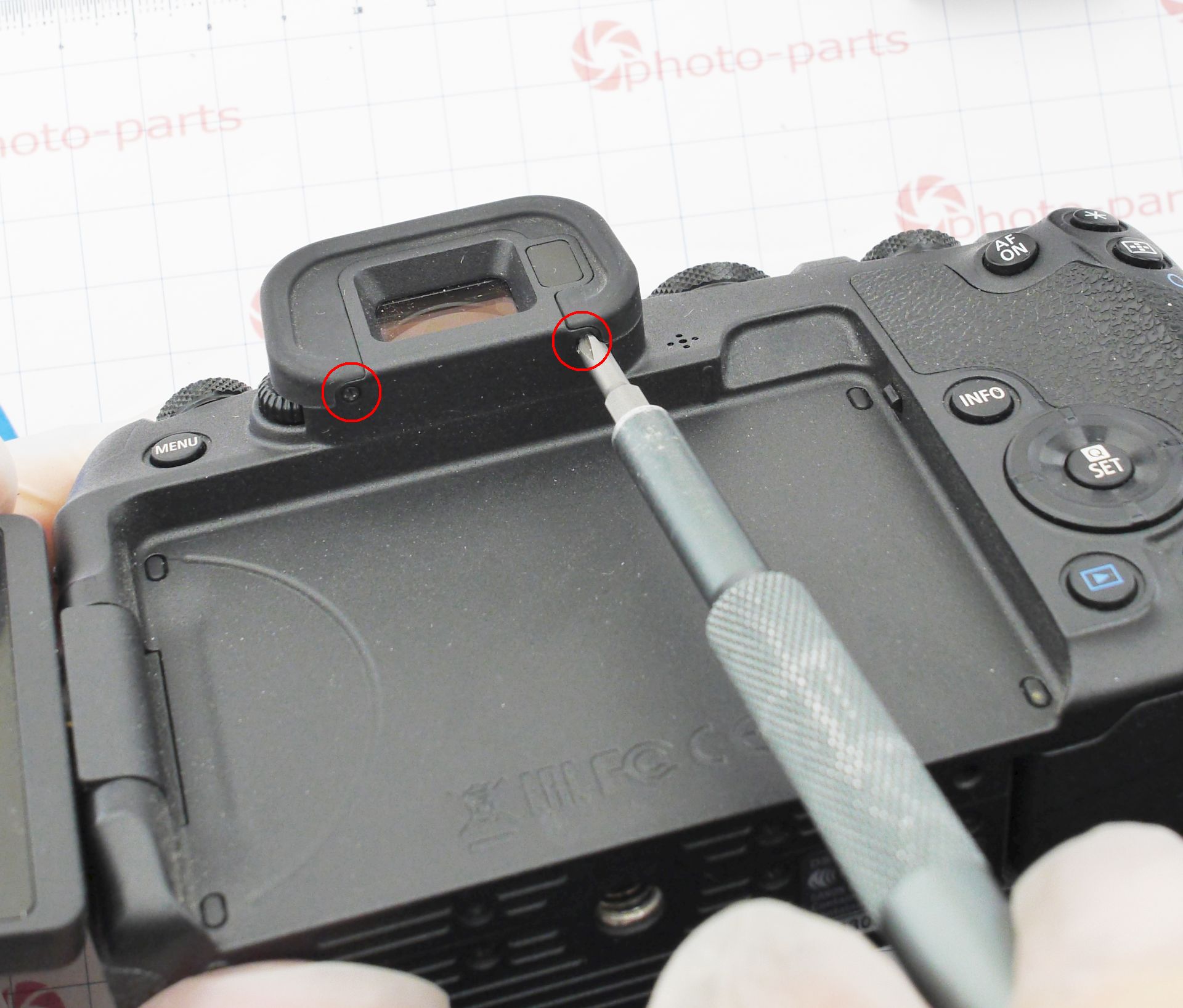

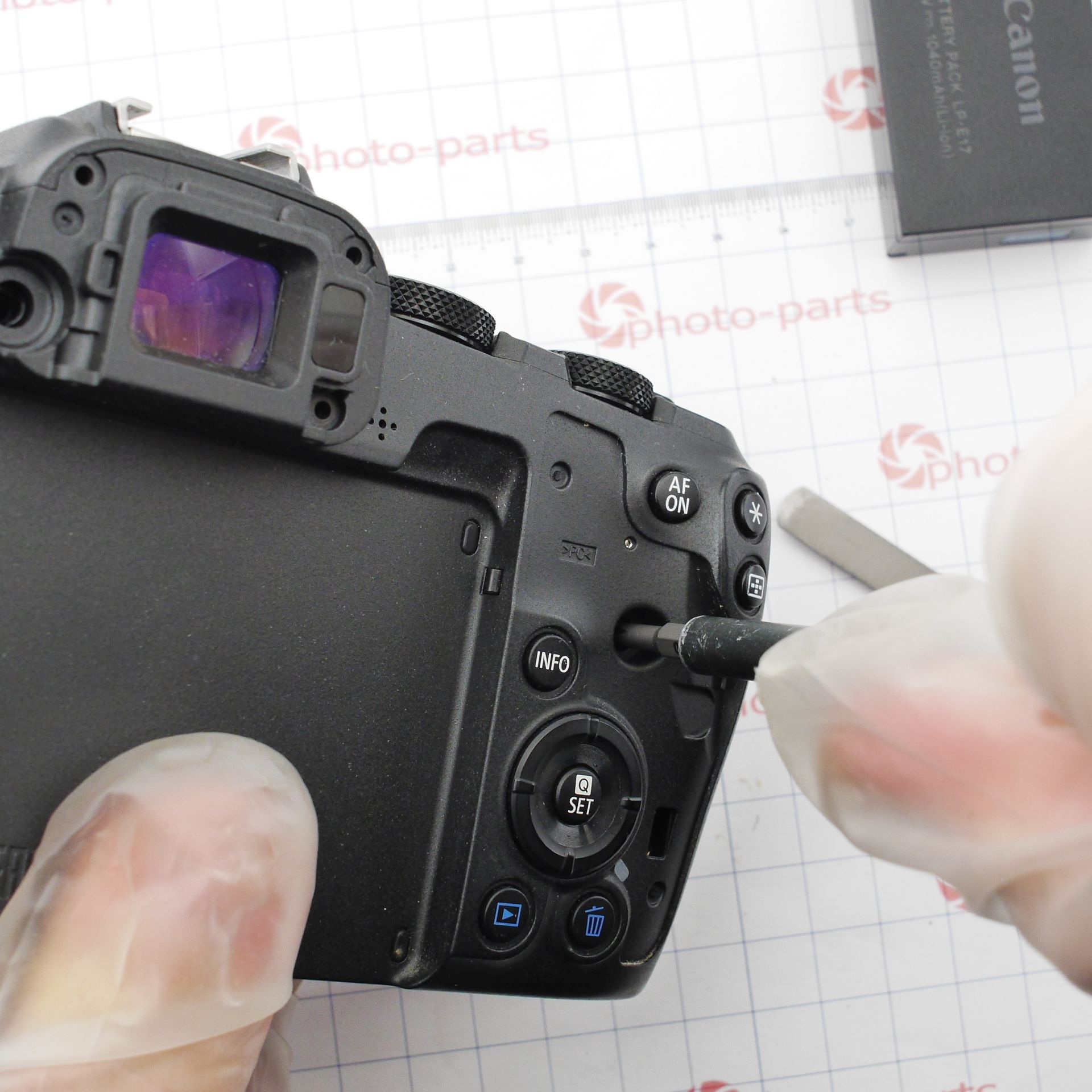

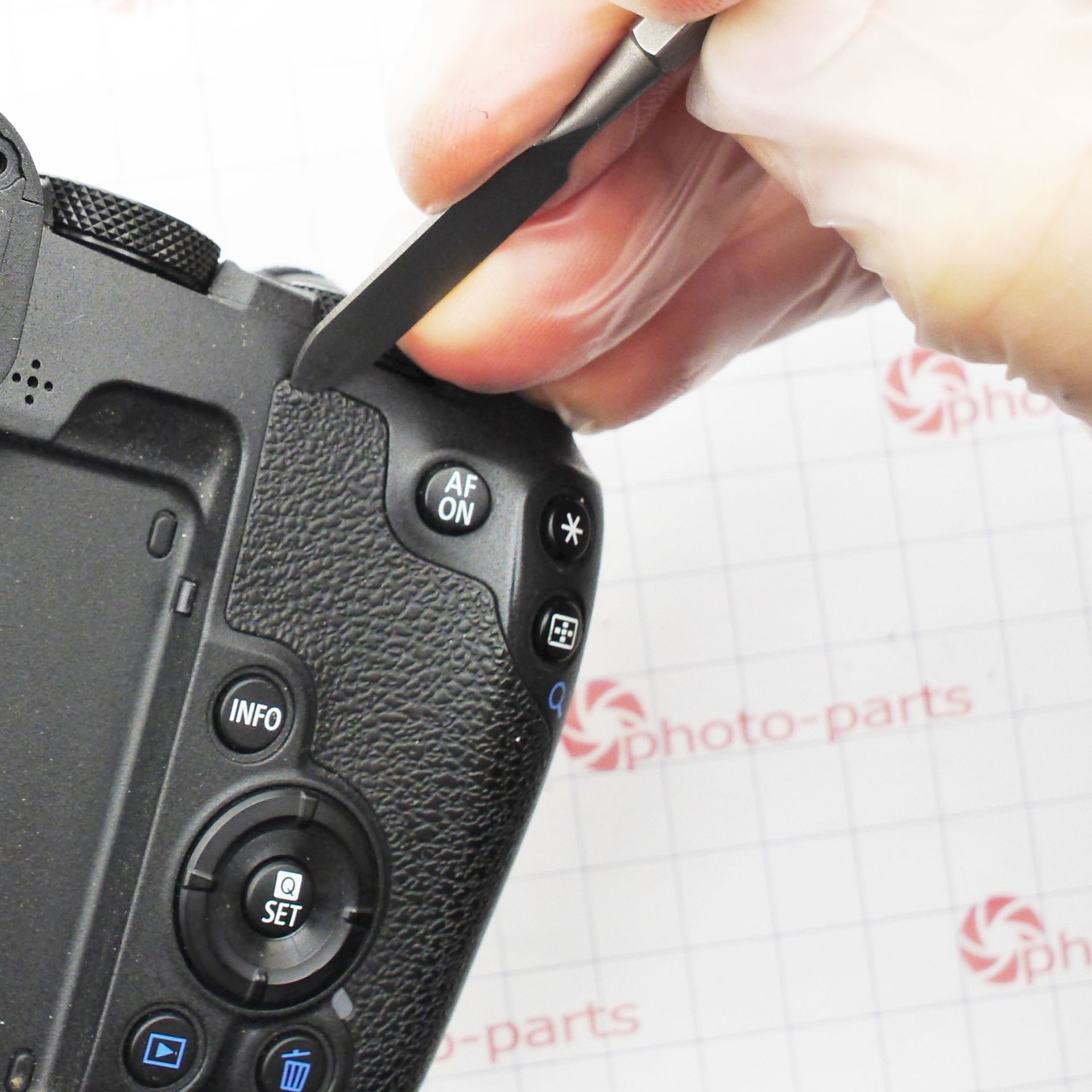

Конструкція камери доволі проста, як і в багатьох бездзеркальних моделях Canon — хвала інженерам! Прихованих гвинтів, одноразових засувок чи коротких шлейфів тут немає, і розібрати камеру до останнього гвинтика можна буквально за пів години. Першим ділом знімається наглазник видошукача — він утримується двома гвинтами, а під ним ховаються ще чотири. Потім потрібно відклеїти декоративні «шкірки» — бокову й ту, що під великий палець. Під ними — по одному прихованому гвинту:

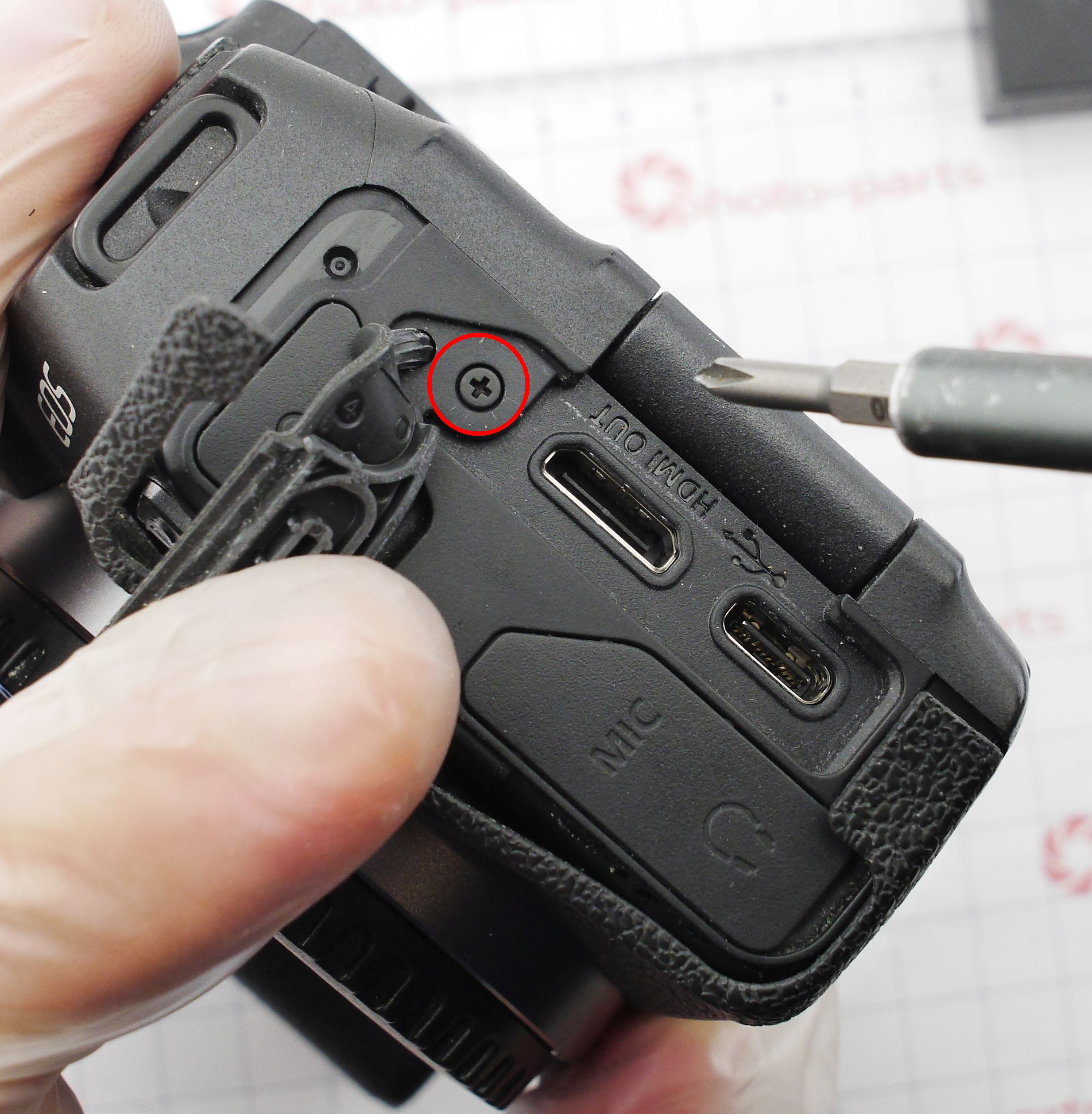

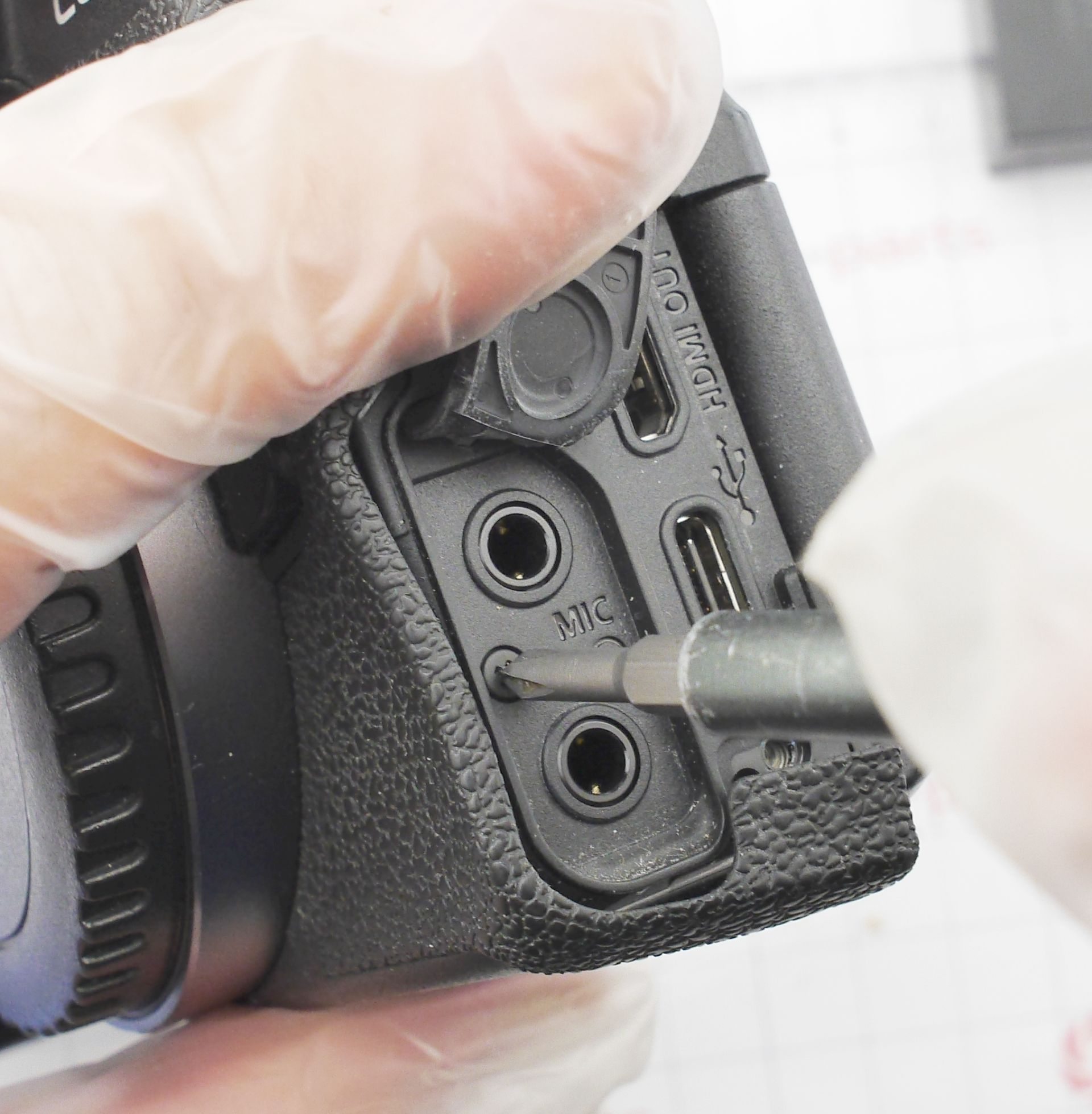

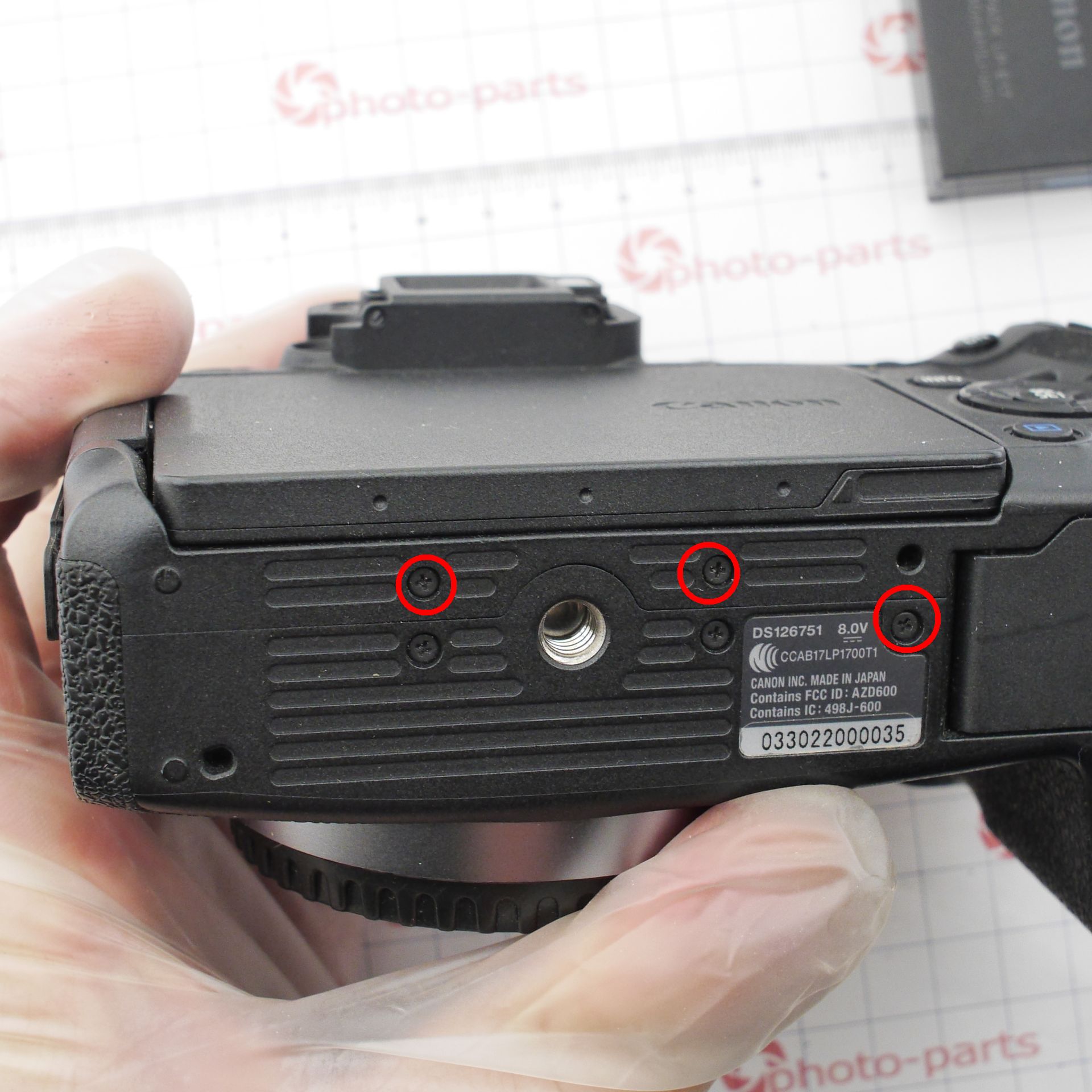

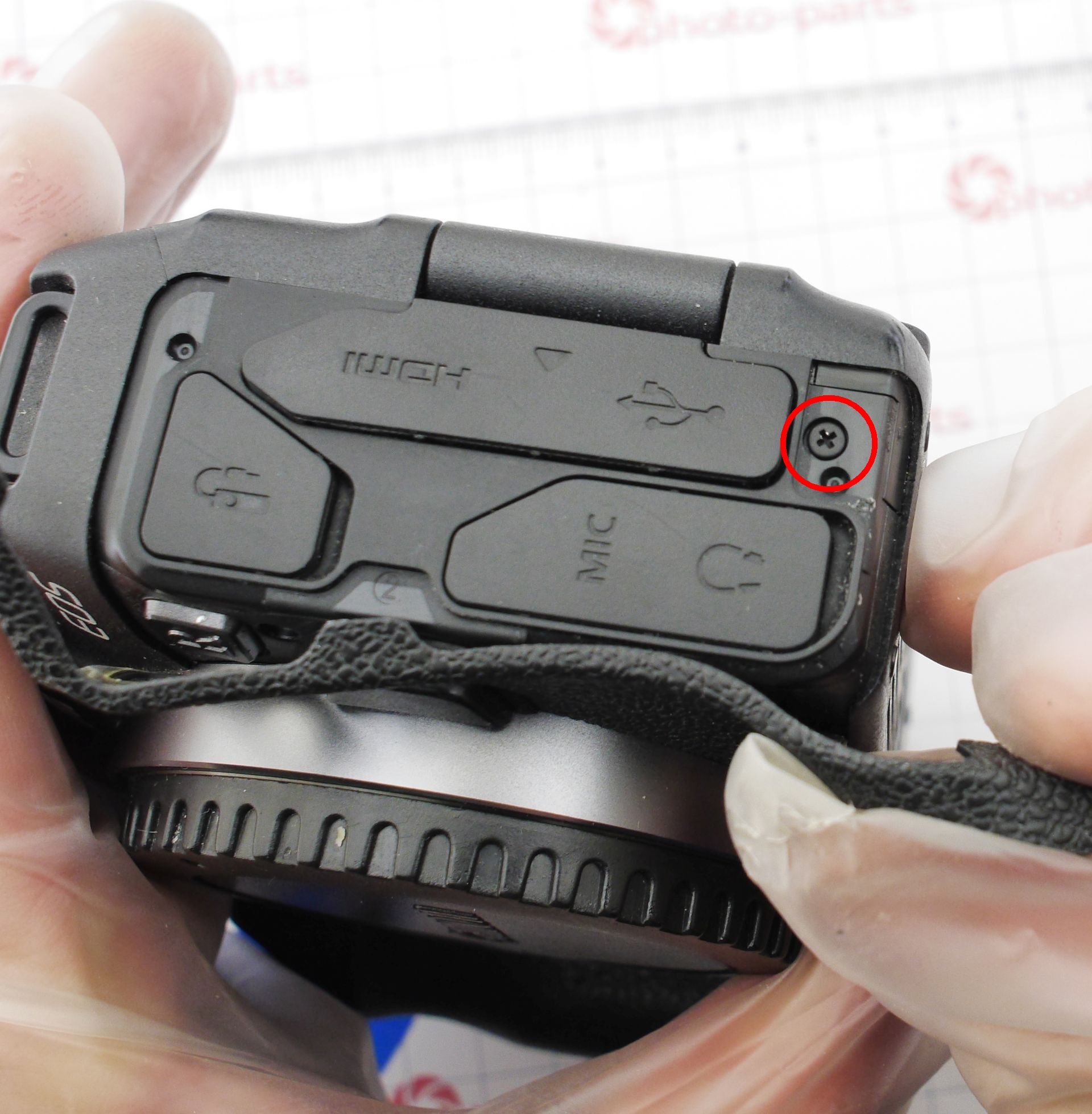

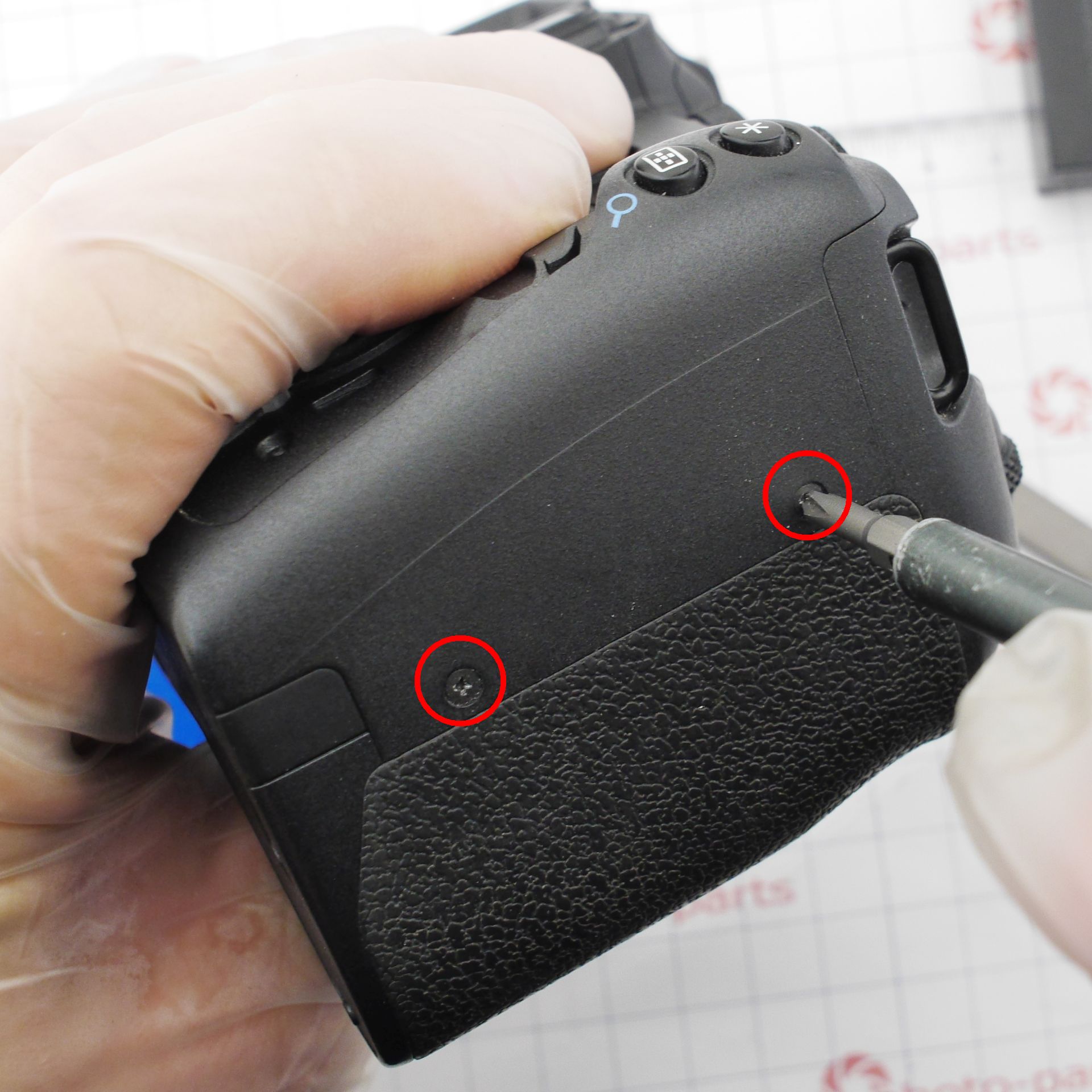

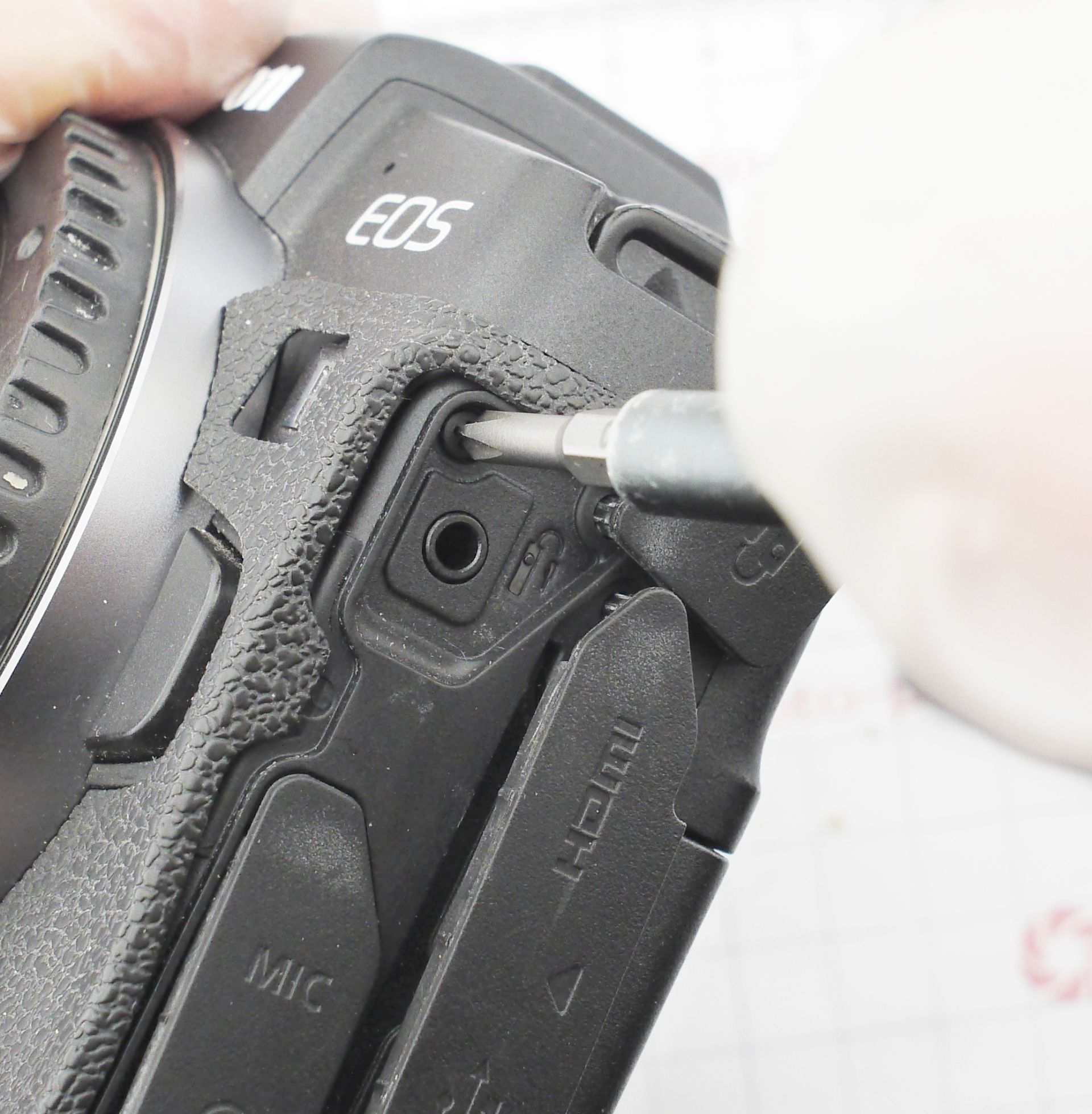

Далі — видимі гвинти на бокових поверхнях: 2 гвинти на правій боковій панелі, 3 на нижній, 3 під заглушками роз’ємів мікрофона, навушників і USB/HDMI.

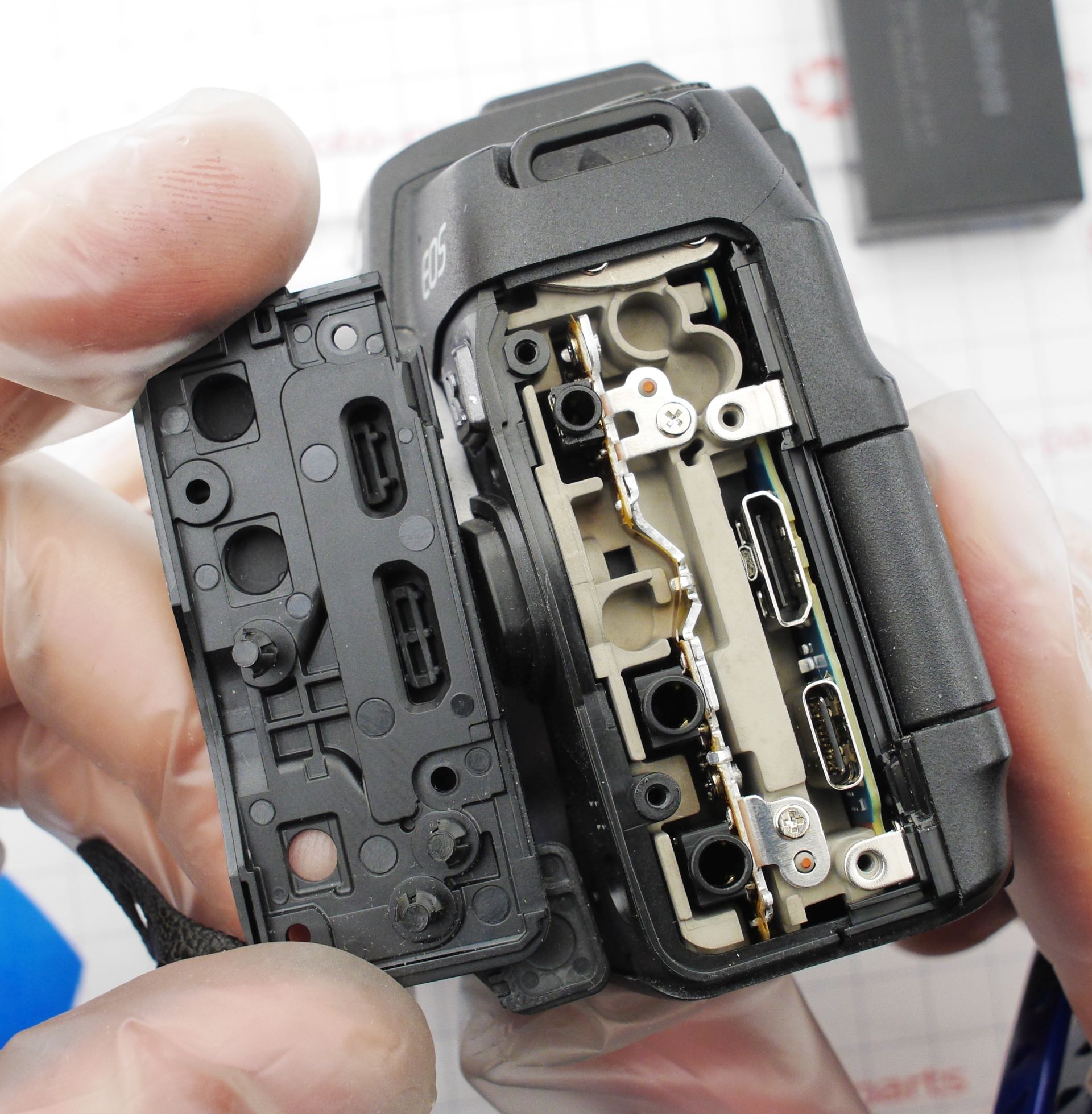

Бокову панель із роз’ємами на цьому етапі можна зняти й відкласти. Задня панель легко відділяється від основи, усе ще з’єднана довгим зручним шлейфом із головною платою. Обережно піддіньте шлейф і просто відщолкніть його — він утримується мезонінним роз’ємом.

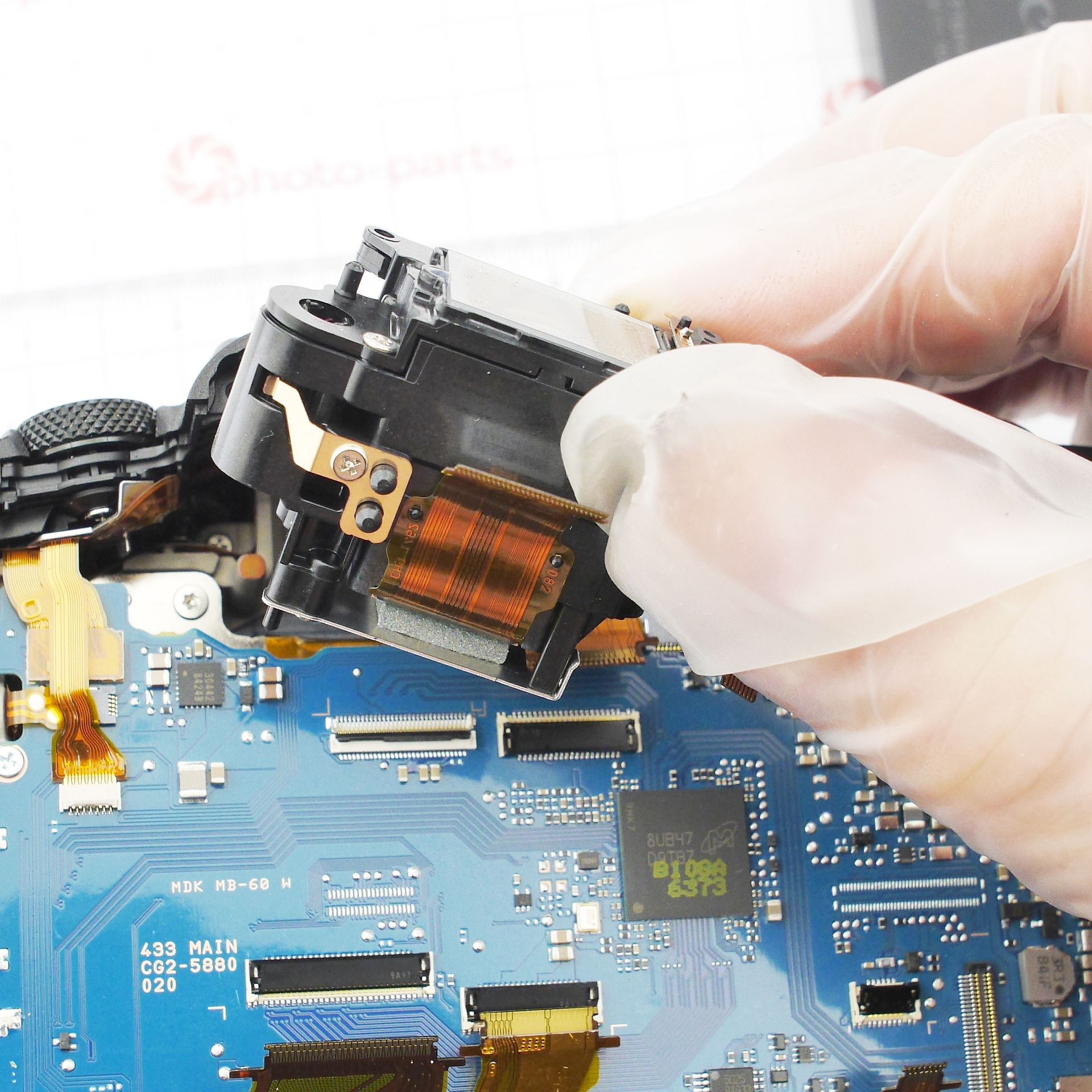

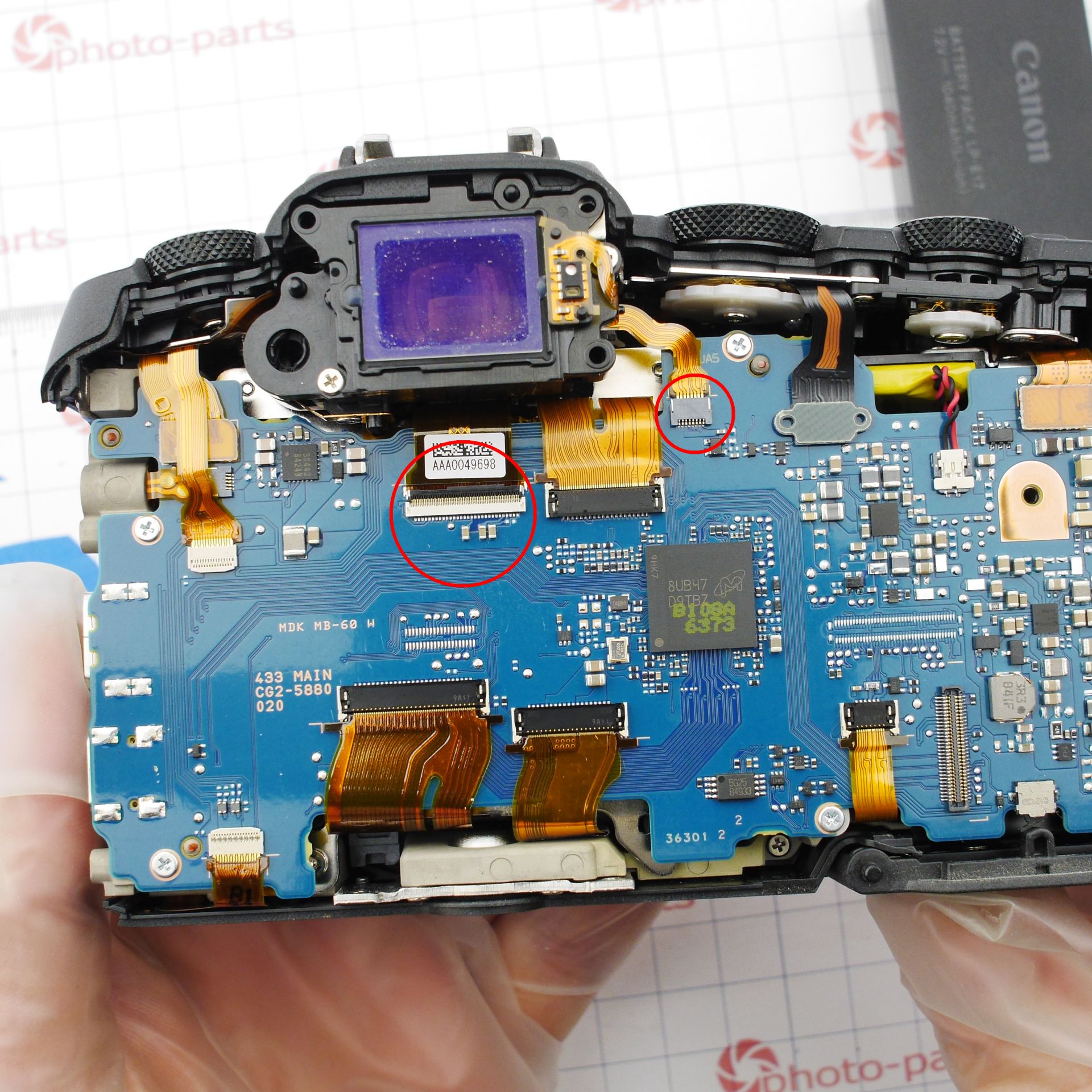

Для подальшого розбирання потрібно зняти верхню панель, а для цього — спершу електронний видошукач. Він тримається лише на двох шлейфах; після їх від’єднання видошукач просто витягується з гнізда.

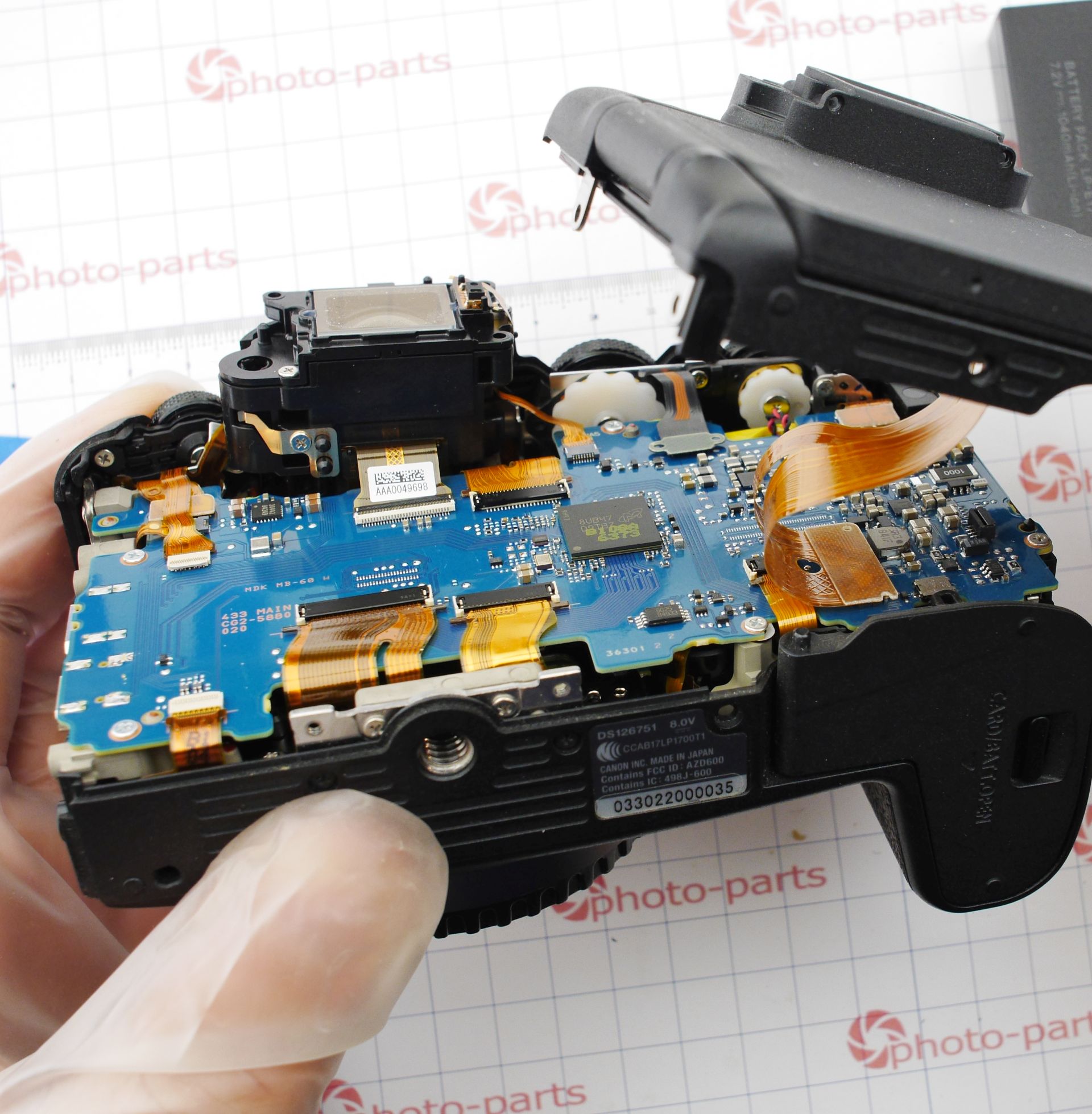

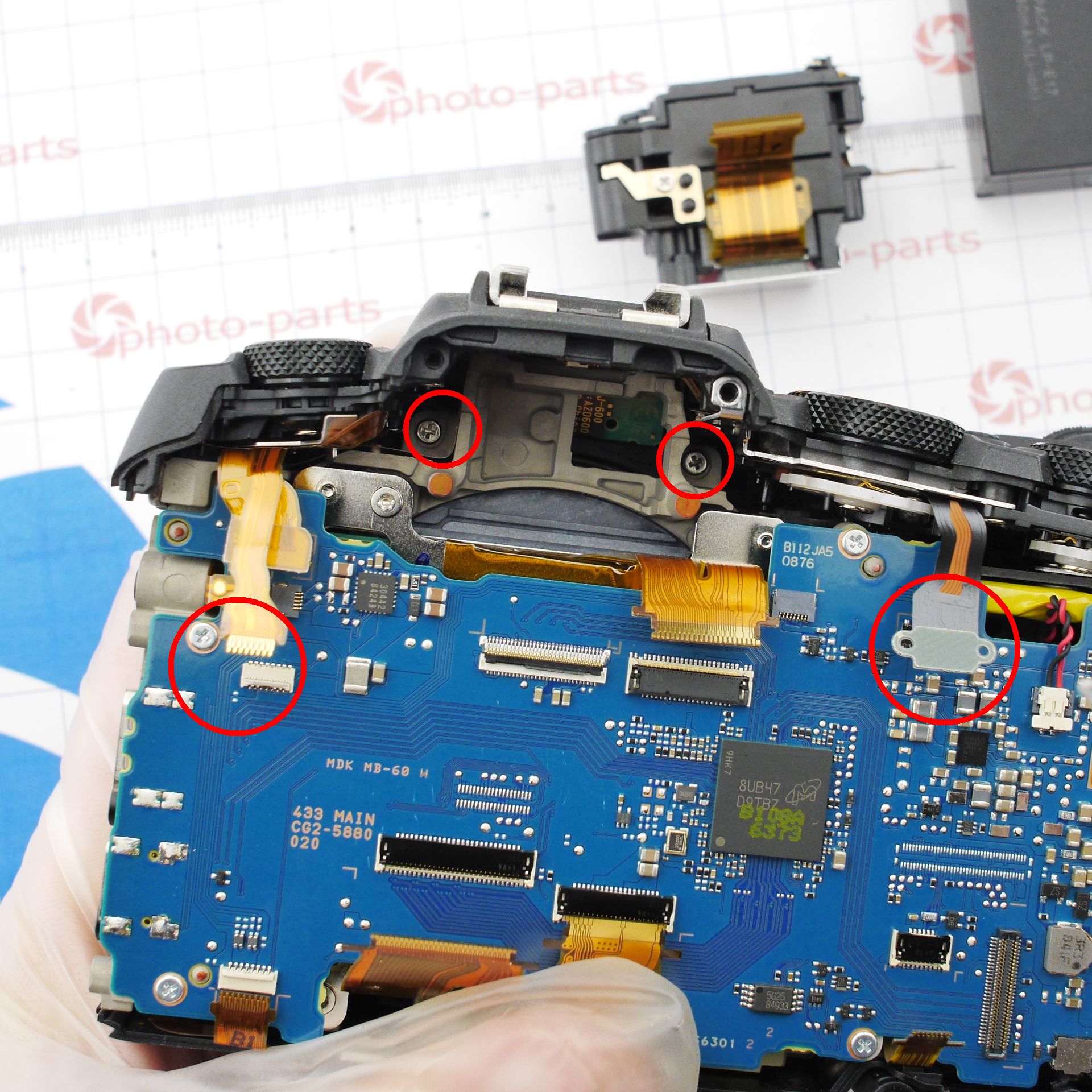

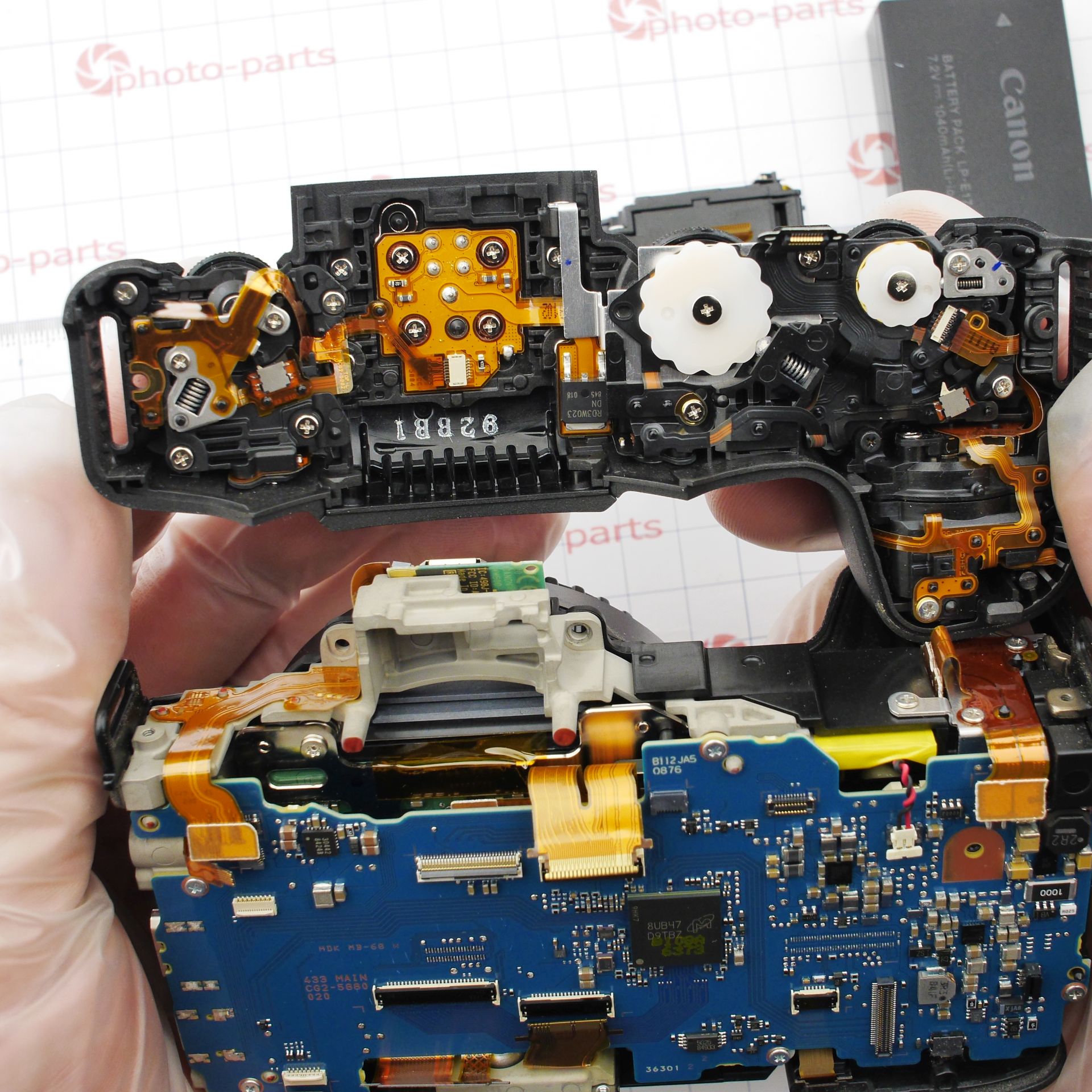

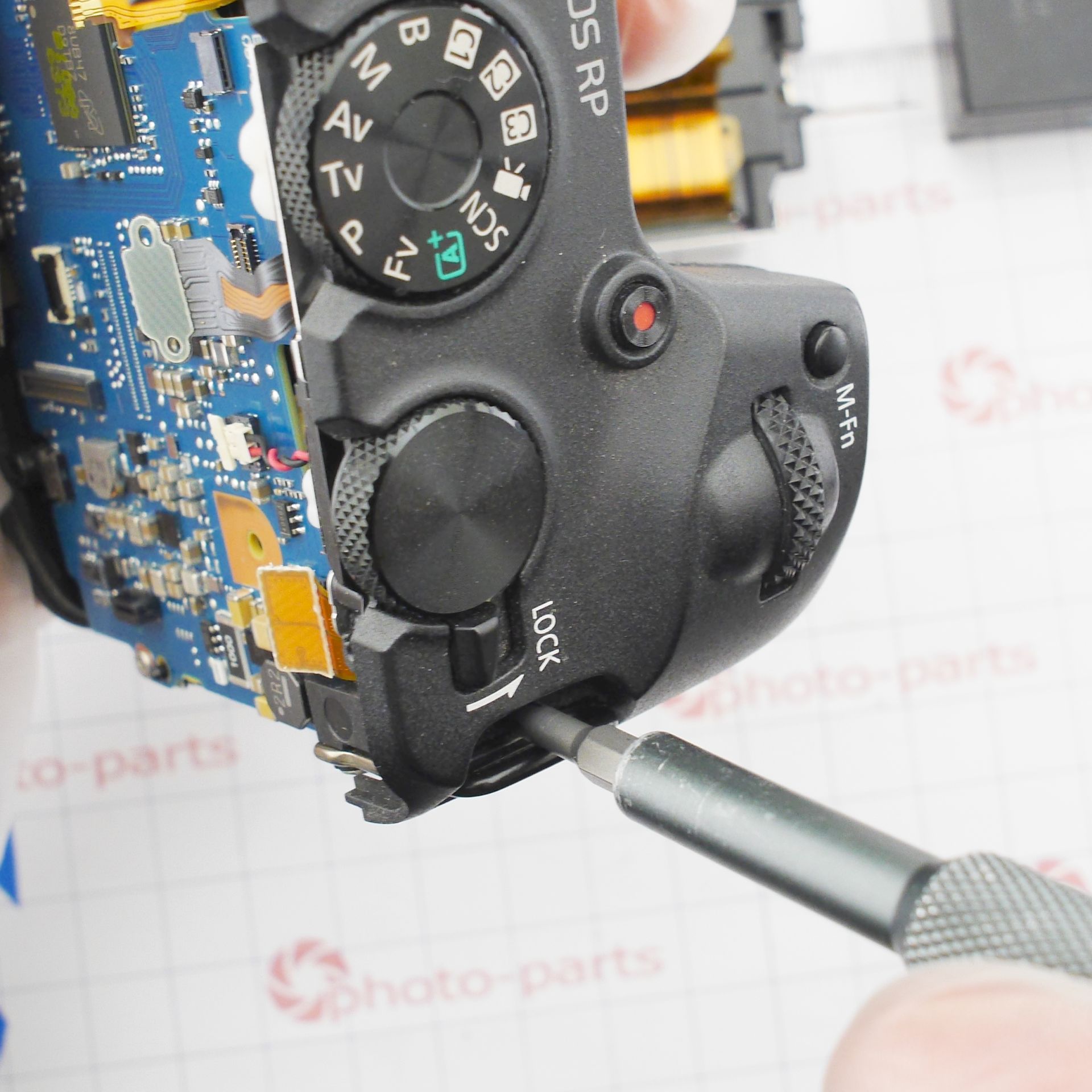

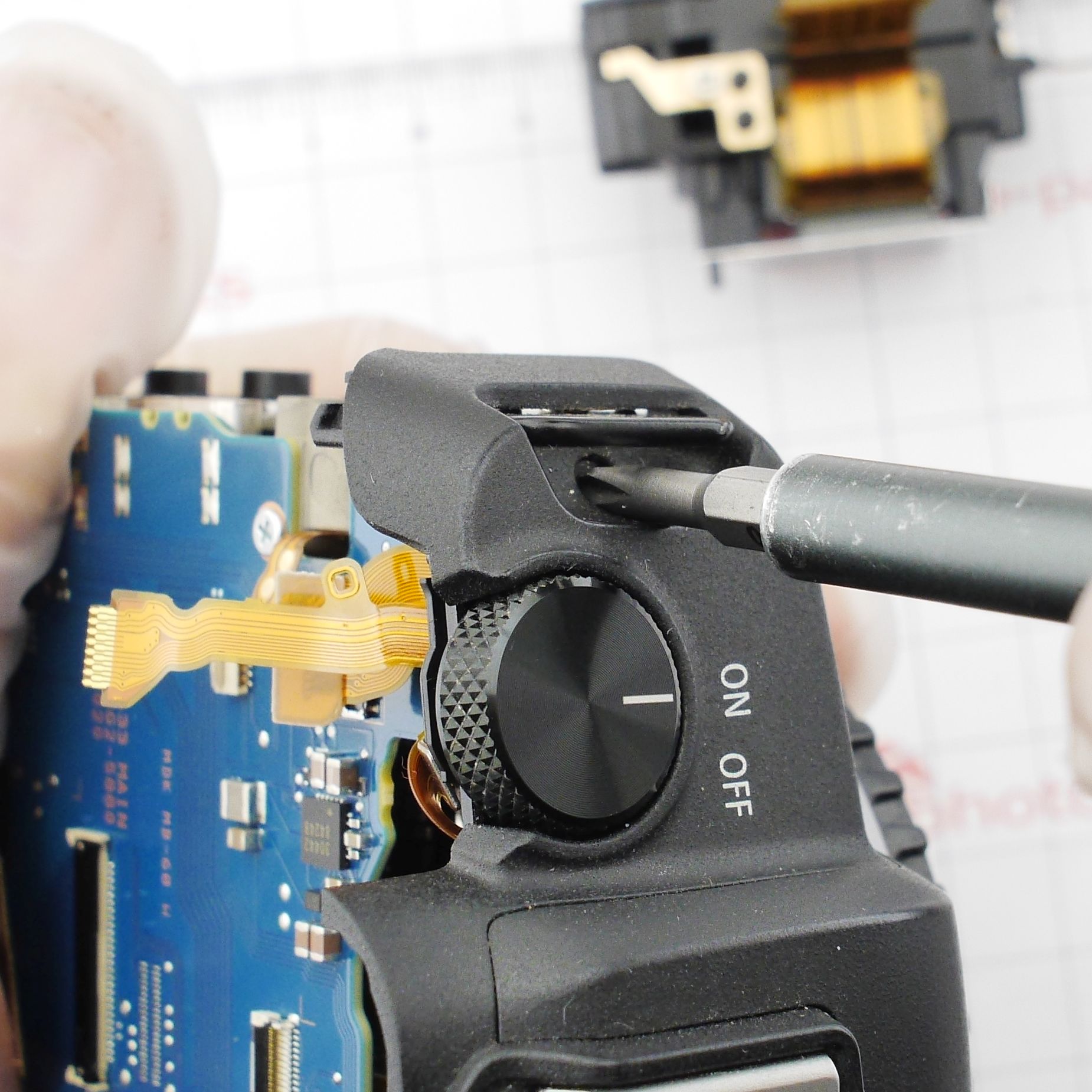

Верхня панель закріплена чотирма гвинтами: двома довгими під видошукачем і двома біля вушок кріплення ременя. Також не забудьте від’єднати два шлейфи верхньої панелі.

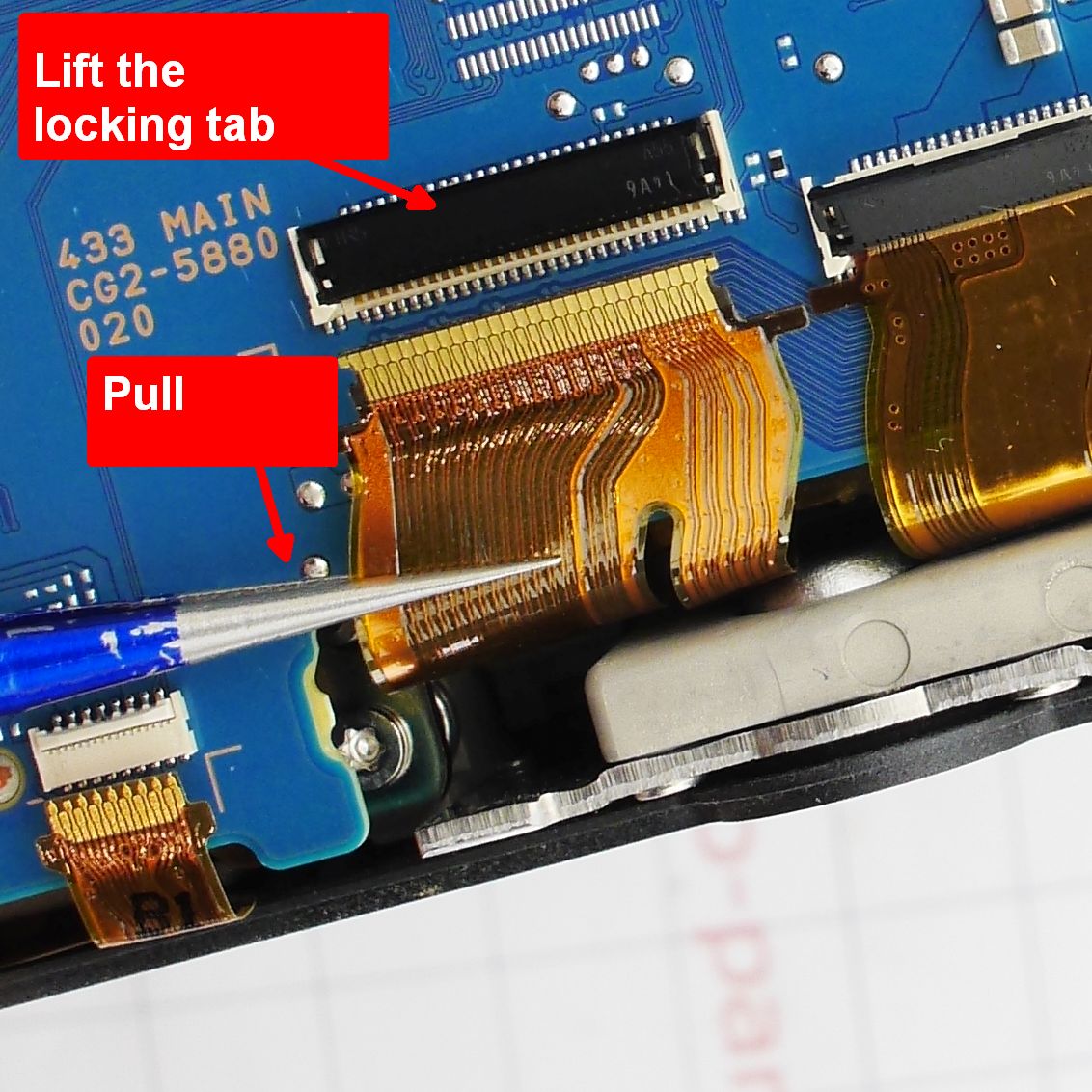

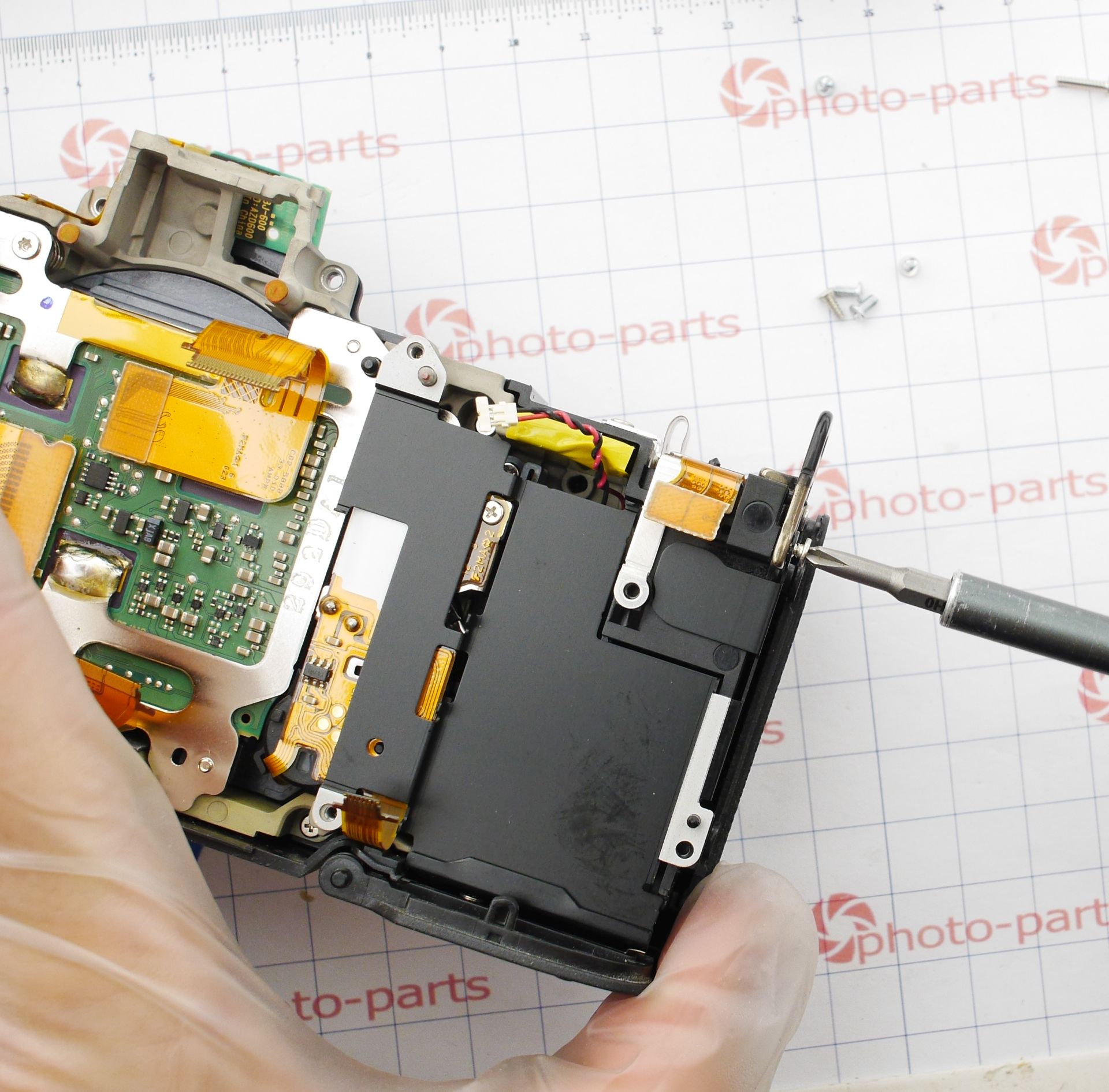

Наступний етап — вилучення материнської плати. Мені здалося, що більшість роз’ємів тут дещо нестандартні — для від’єднання шлейфів засувку потрібно відкрити й утримувати під кутом 90 градусів.

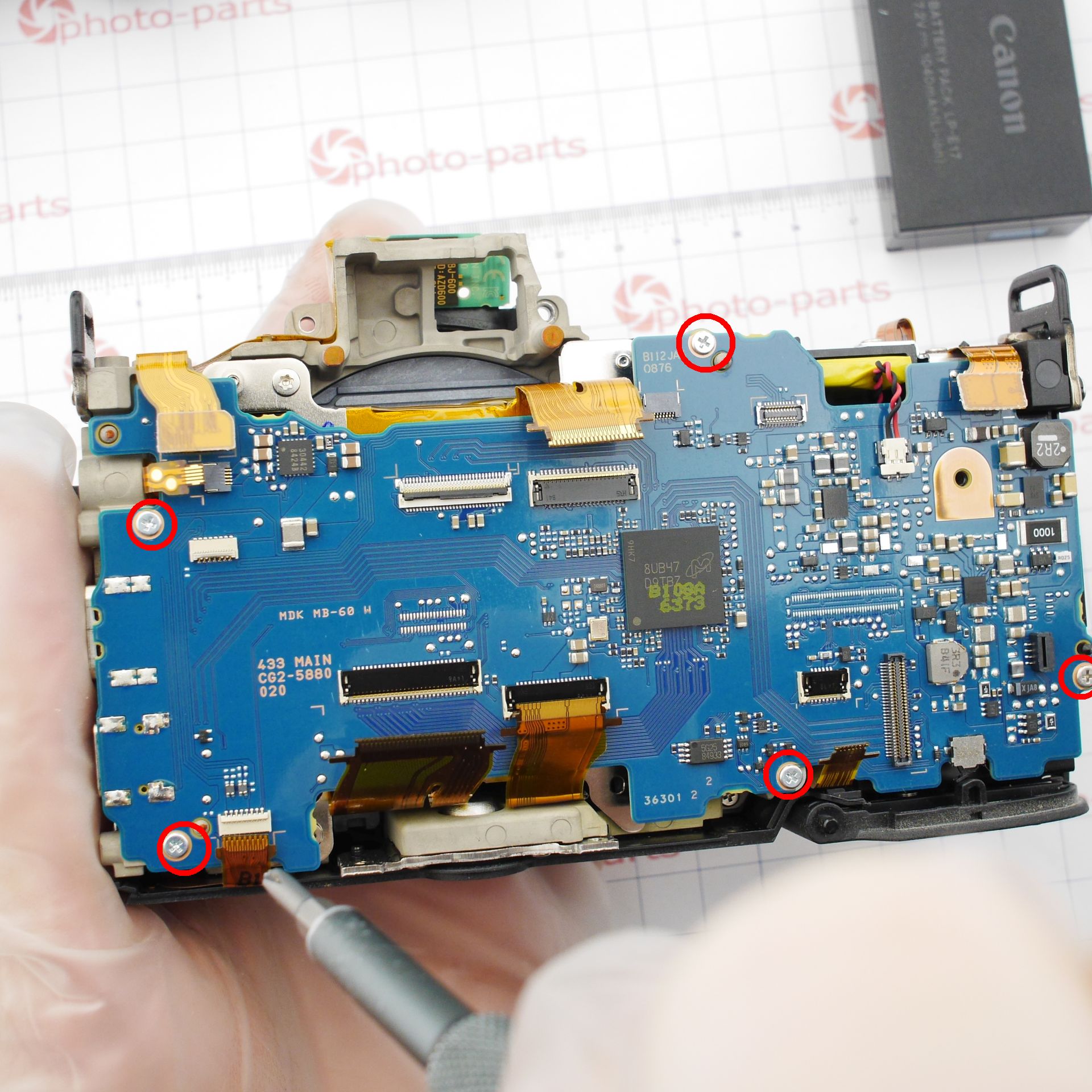

П’ять гвинтів, дев’ять різних роз’ємів — і плата знята.

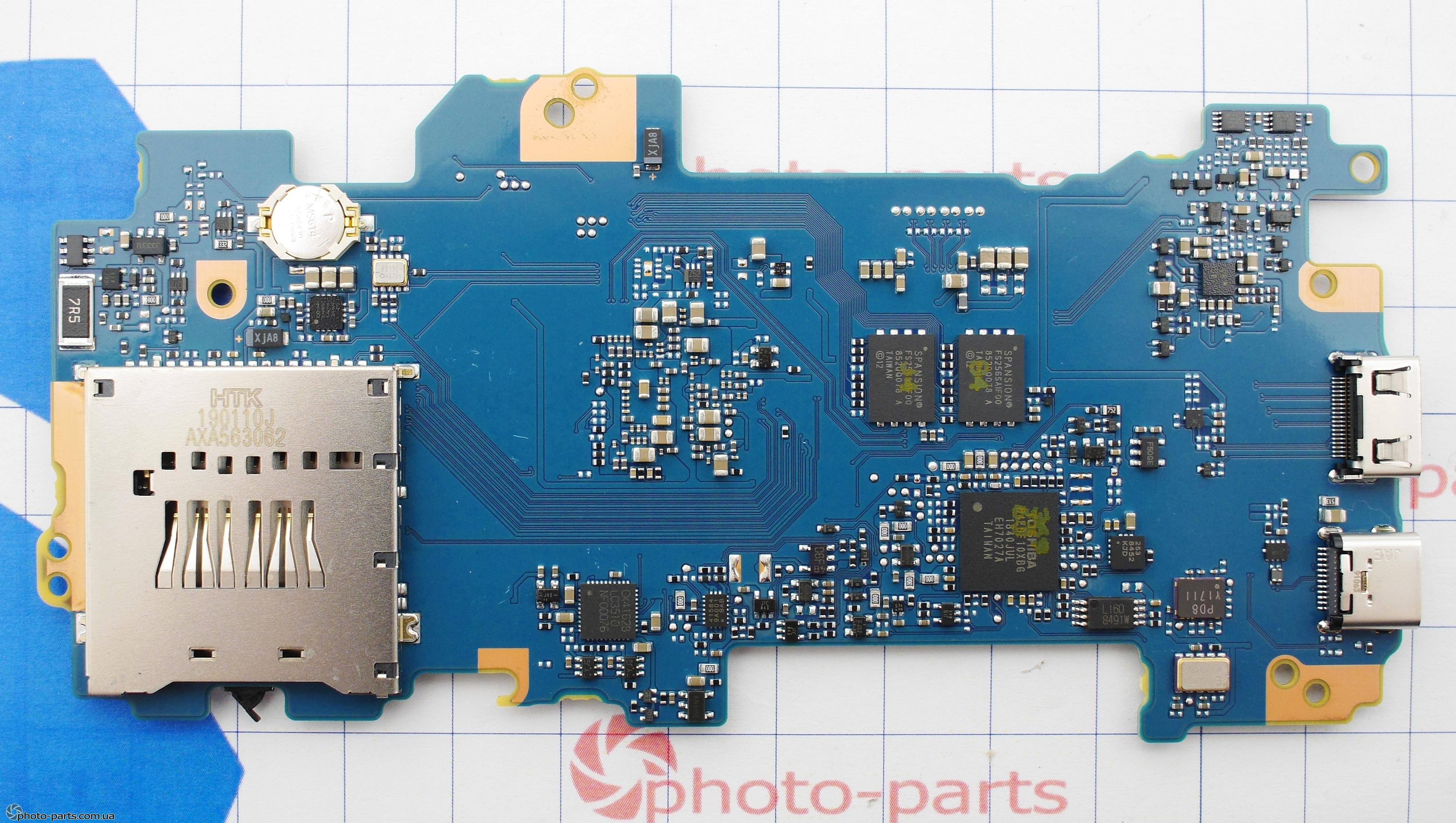

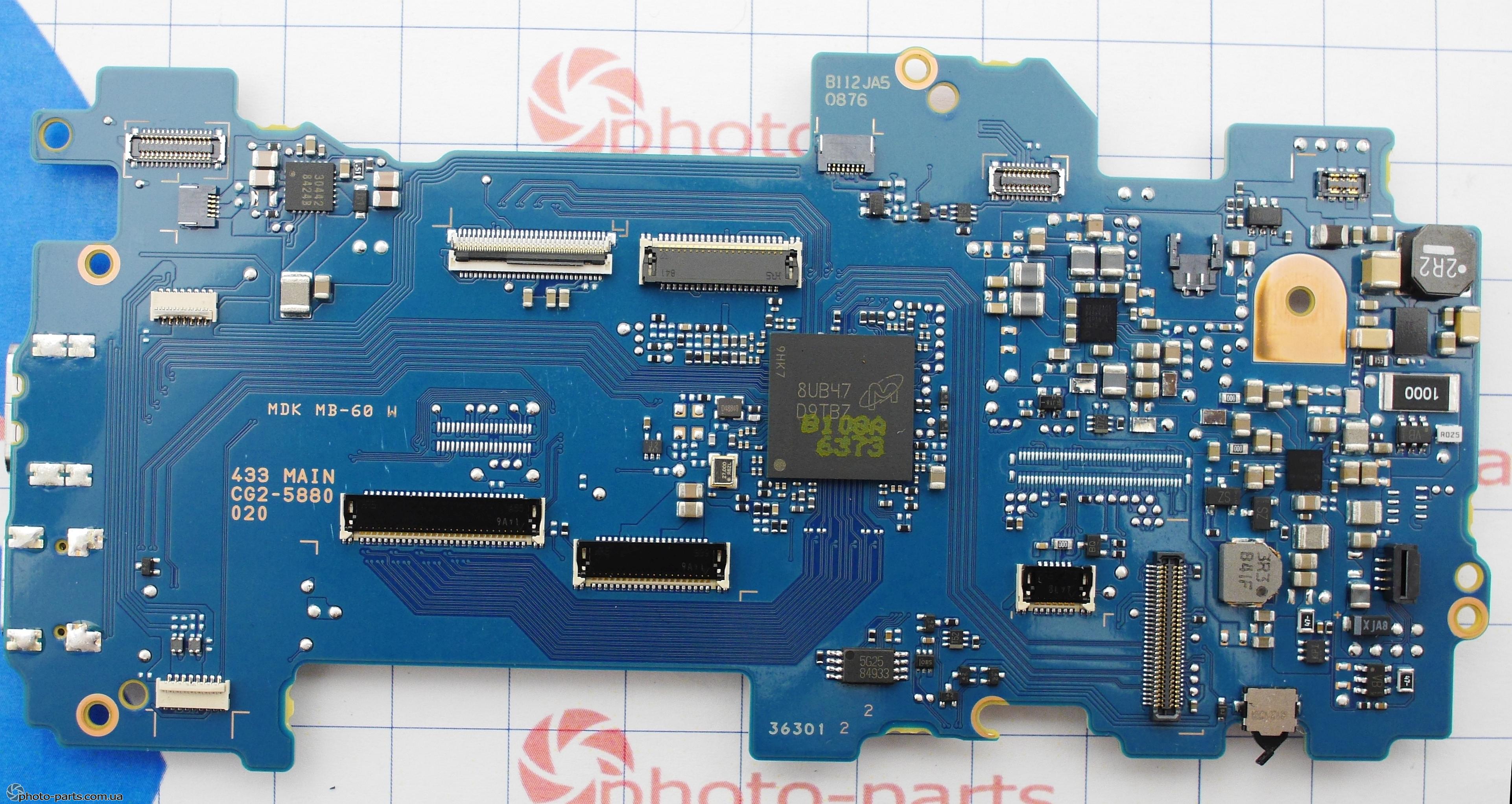

Якщо комусь потрібно роздивитися фото плати з обох боків у максимальній роздільній здатності, ось верхня сторона, а ось нижня. Список мікросхем і фотографії плат завжди можна знайти в нашій базі даних камер.

Діагностика несправності

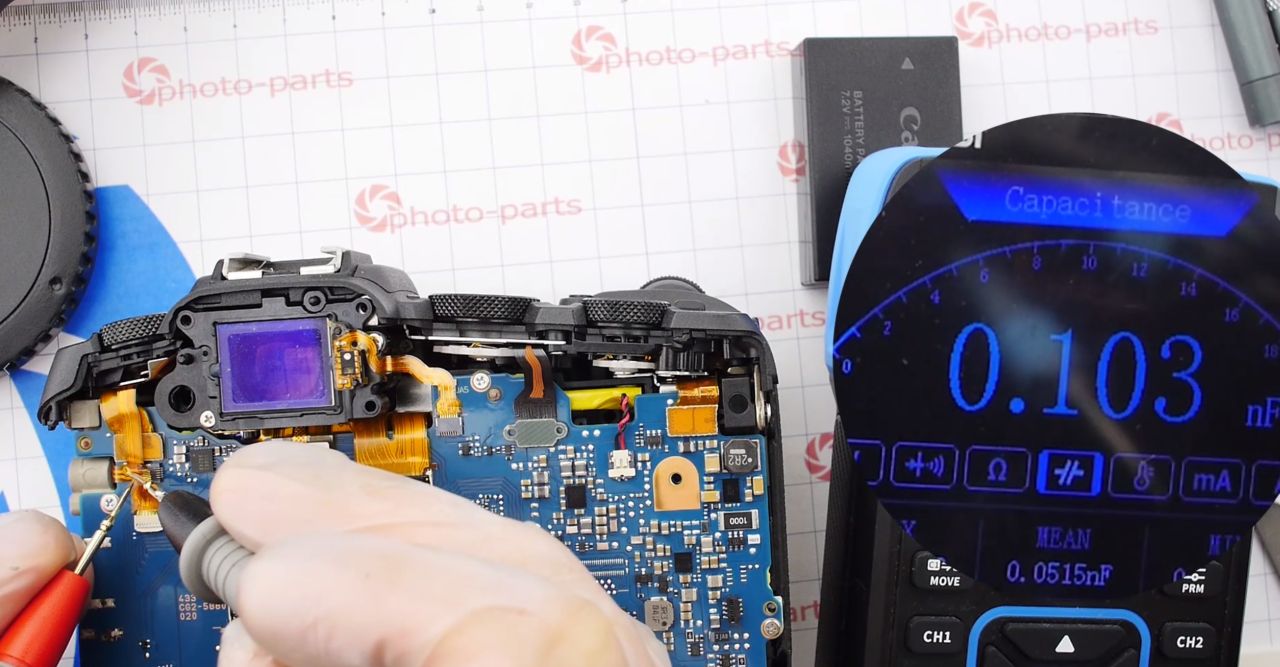

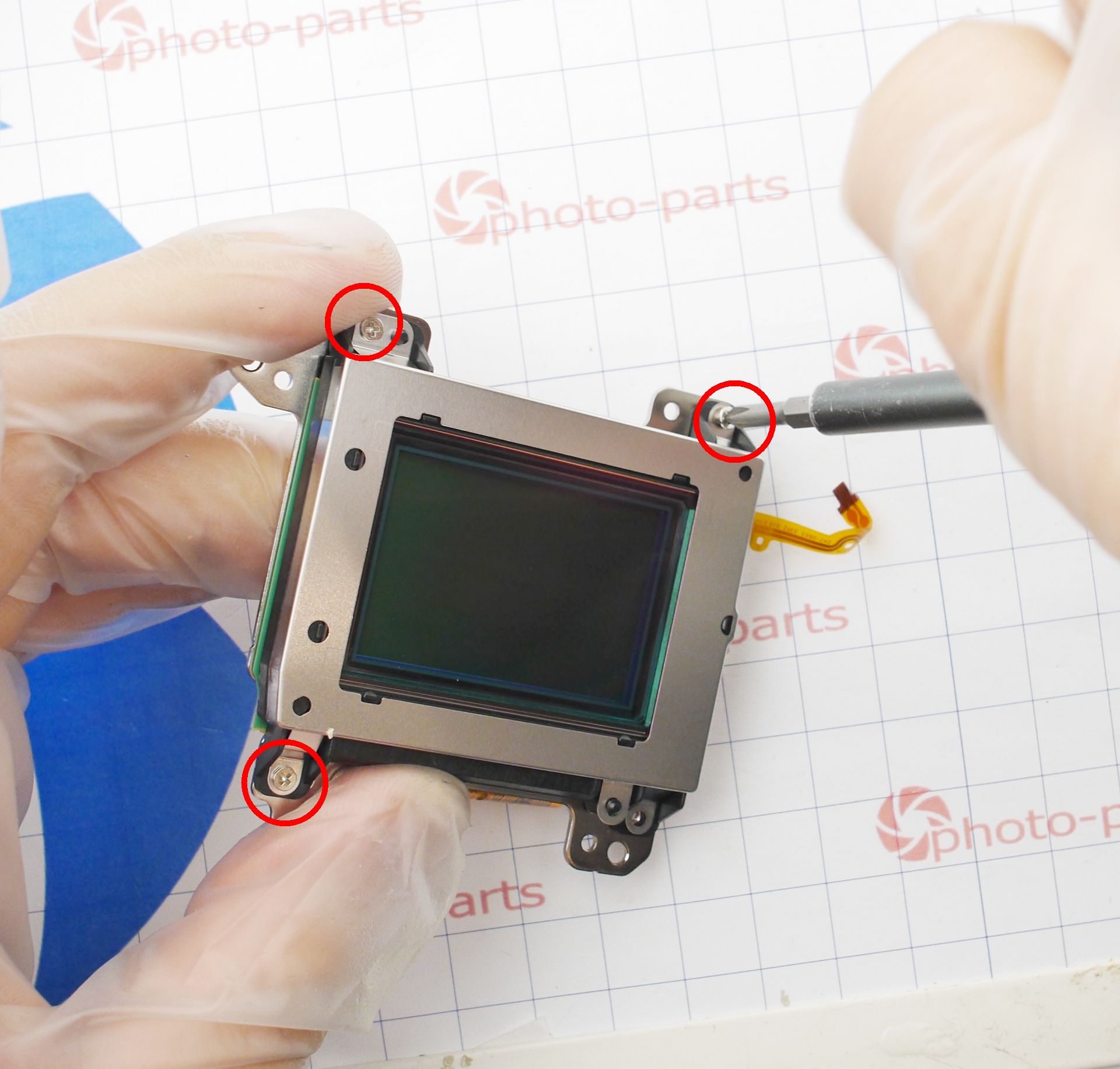

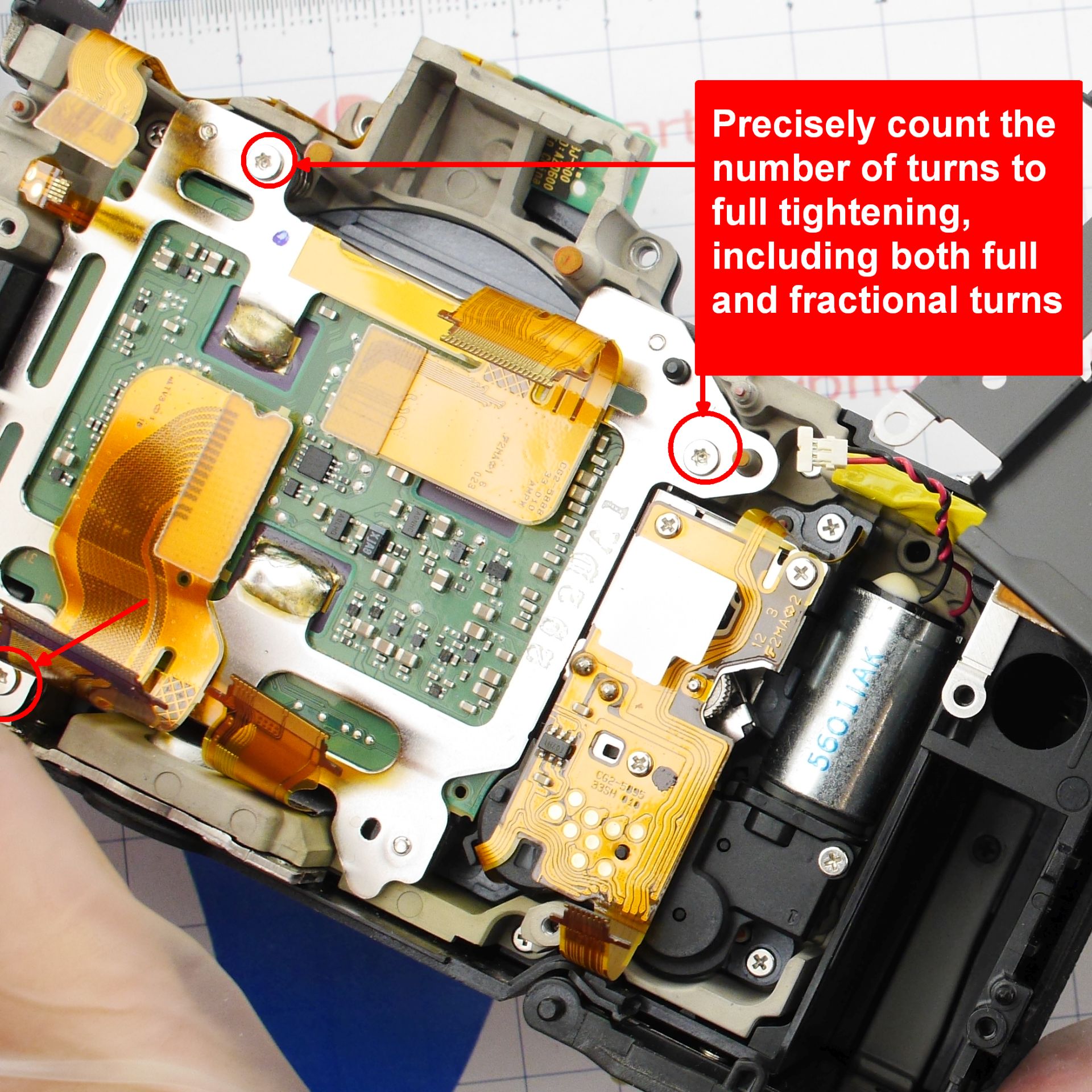

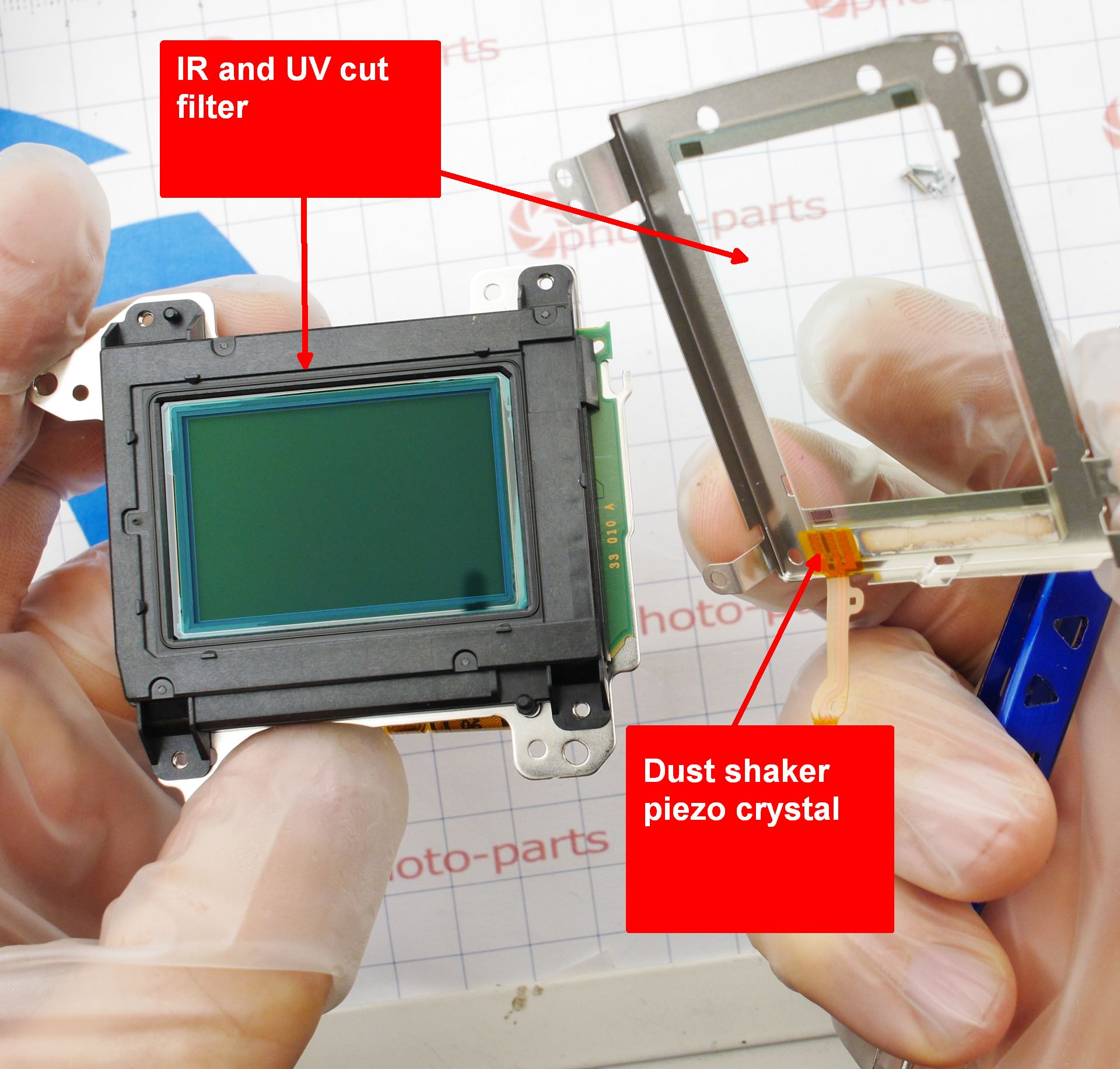

Помилку 06 можуть викликати, теоретично, лише дві речі — несправність електроніки, коли високочастотна напруга не генерується, або несправність самого п’єзоактуатора, який перетворює електричний сигнал на механічну вібрацію. На практиці цю помилку завжди спричиняє виконавчий елемент — сам пилострушувач. Перевірити це просто — потрібно виміряти його ємність. Іншим способом не вийде, адже по суті це конденсатор із нескінченним опором постійному струму. Типова ємність такого актуатора — 4–10 нФ (4000–10000 пФ), проте я отримую лише 0,1 нФ — 100 пФ. Це явно замало, а отже, проблема в матриці. Щоб дістатися матриці, потрібно зняти металевий щиток: Матриця закріплена трьома регулювальними пружинними гвинтами для встановлення робочого відрізку, і вони виставлені на заводі за допомогою спеціального обладнання. Взаємне налаштування цих гвинтів також задає паралельність площини матриці, і порушення цього налаштування може призвести до викривлення площини фокусування, зміщення фокусу на різних фокусних відстанях об’єктивів або неможливості навестися на нескінченність у ширококутних. Виконати таке налаштування в домашніх умовах неможливо, тому єдиний вихід — точно позначити положення гвинтів перед зняттям матриці. Для цього рахуйте оберти до повного затягування кожного гвинта з точністю приблизно до 10–20 градусів. Під час збирання затягніть гвинти до упору, а потім відпустіть на записану кількість обертів. У цьому конкретному екземплярі я нарахував приблизно 0,6–0,8 оберту до повного затягування (або 200–270 градусів). На щастя, крок різьби дрібний, і похибка в межах пів оберту не дасть суттєвого зсуву площини матриці. Для камер із пластиковою шахтою та саморізами точність має бути вищою — крок у пластику більший. Якщо потрібен доступ до затвора — після зняття матриці він легко знімається, утримуваний трьома гвинтами. Мені ж потрібна сама матриця, точніше — верхній шар оптичного фільтра. Трохи занудних фактів: матриця фотоапарата потребує двох додаткових оптичних елементів — антиаліасного фільтра та УФ/ІЧ-фільтра. Роль інфрачервоного/ультрафіолетового фільтра очевидна — матриця може реєструвати випромінювання широкого спектра, що заходить у діапазони УФ і ІЧ. Для звичайної кольорової фотографії це небажано, тому фільтр відтинає ІЧ і УФ ділянки спектра. Саме цей фільтр видаляють любителі інфрачервоної зйомки, а разом із ним і АА-фільтр, роль якого трохи складніша. Антиаліасний фільтр навмисне трохи розмиває зображення. Навіщо, якщо фотограф хоче максимальної різкості? Річ у механізмі «кольорового зору» фотоапарата, де кожен піксель складається з чотирьох субпікселів основних кольорів — фільтр Байєра. Якщо елемент зображення менший за одну комірку фільтра, виникає спотворення кольору. Наприклад, біла точка може потрапити лише на синій субпіксель, і замість білого ми отримаємо випадковий колір. Завдання АА-фільтра — зробити найменшу пляму зображення на матриці достатньо великою, щоб «накрити» усі субпікселі одного пікселя. Висновок: АА-фільтри розраховуються індивідуально під розмір пікселя матриці, і перестановка фільтра від сенсора з іншою роздільністю може призвести або до «сходинок» (аліасингу), або до мильності. Другий факт — верхнє скло пилострушувача також є ІЧ-фільтром, і під час переробки камери на повноспектральну його теж потрібно видаляти. Третій — після видалення всіх фільтрів камера буде придатна лише для чорно-білих знімків через аліасинг. Хоча це й так основний сценарій для ІЧ-зйомки. Рамка із захисним склом/пилострушувачем знімається дуже просто — 4 гвинти й кілька засувок утримують її на матриці. Але з цього моменту навіть одна випадкова порошинка може опинитися між стеклами, що змусить розбирати камеру знову для очищення. Будьте дуже обережні, а краще — взагалі туди не лізьте. Мої пригоди з цим коротко показані у відео:

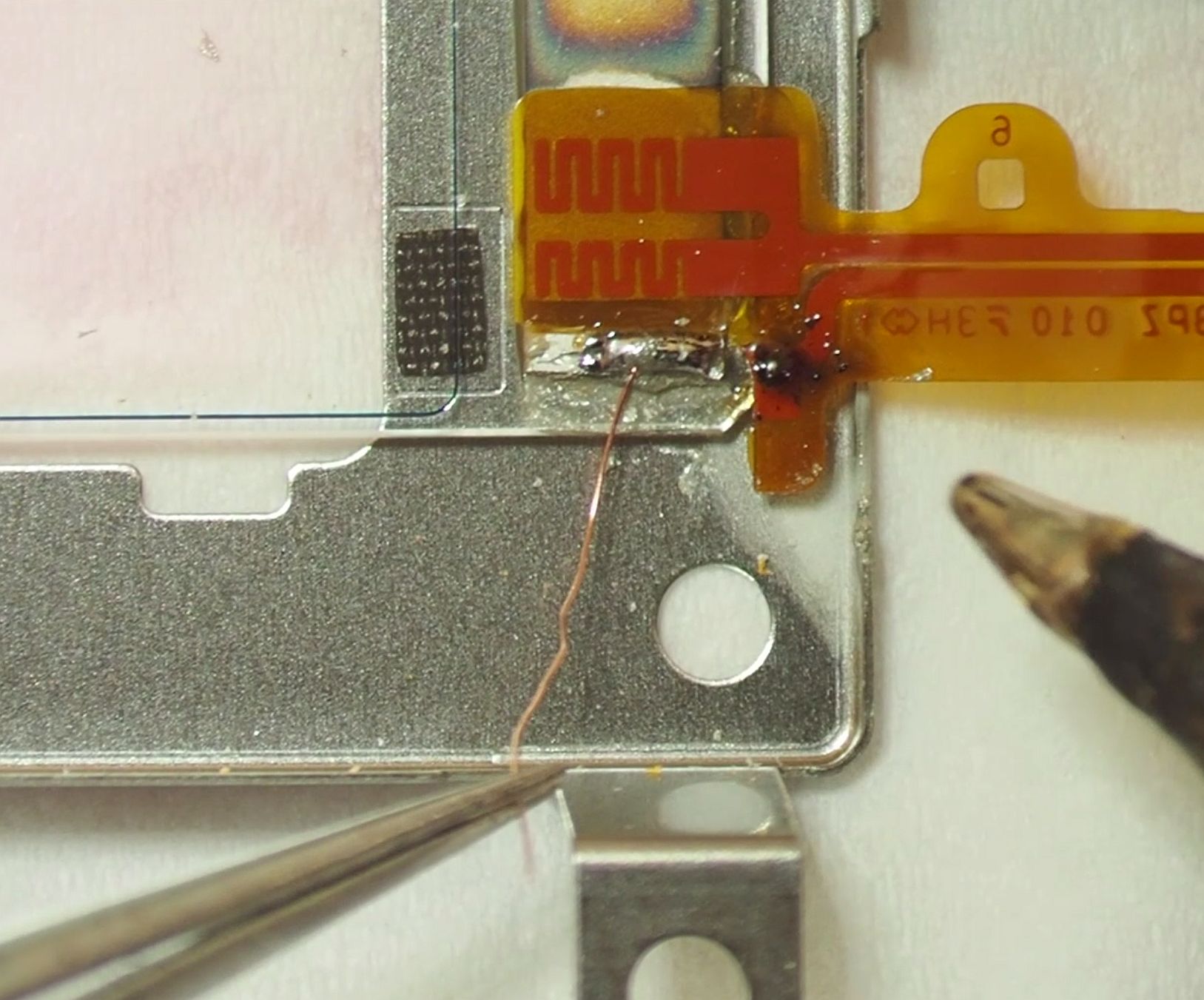

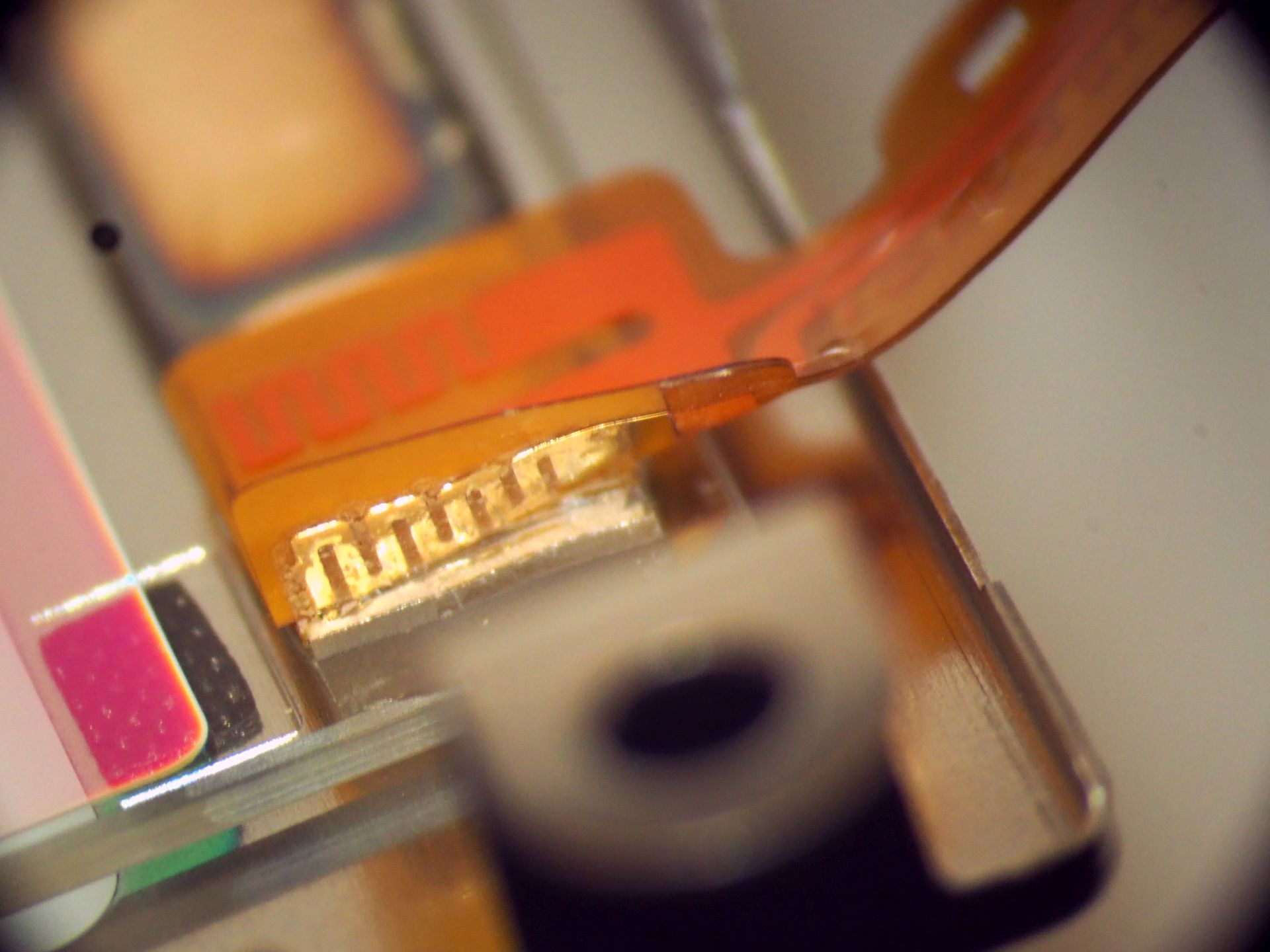

Але, потягнувши за шлейф під мікроскопом, я побачив тріщину в самому кристалі пилострушувача: Діставшись до металізації кристала, я зміг виміряти нормальну ємність актуатора — 6,5 нФ. Можливих способів відновлення я бачу два — нанести провідний лак на залишок кристала або припаяти мікропровід до металізації, щоб відновити контакт. Проте, спробувавши обидва, результату я не отримав. Провідний лак не створив надійного контакту — під час першого запуску очищення матриці ємність знову зникла. Паяння здавалося стовідсотковим рішенням, але й воно підвело — після кількох успішних очищень контакт просто відвалився, металізація не витримала.

Рішення — обман фотоапарата

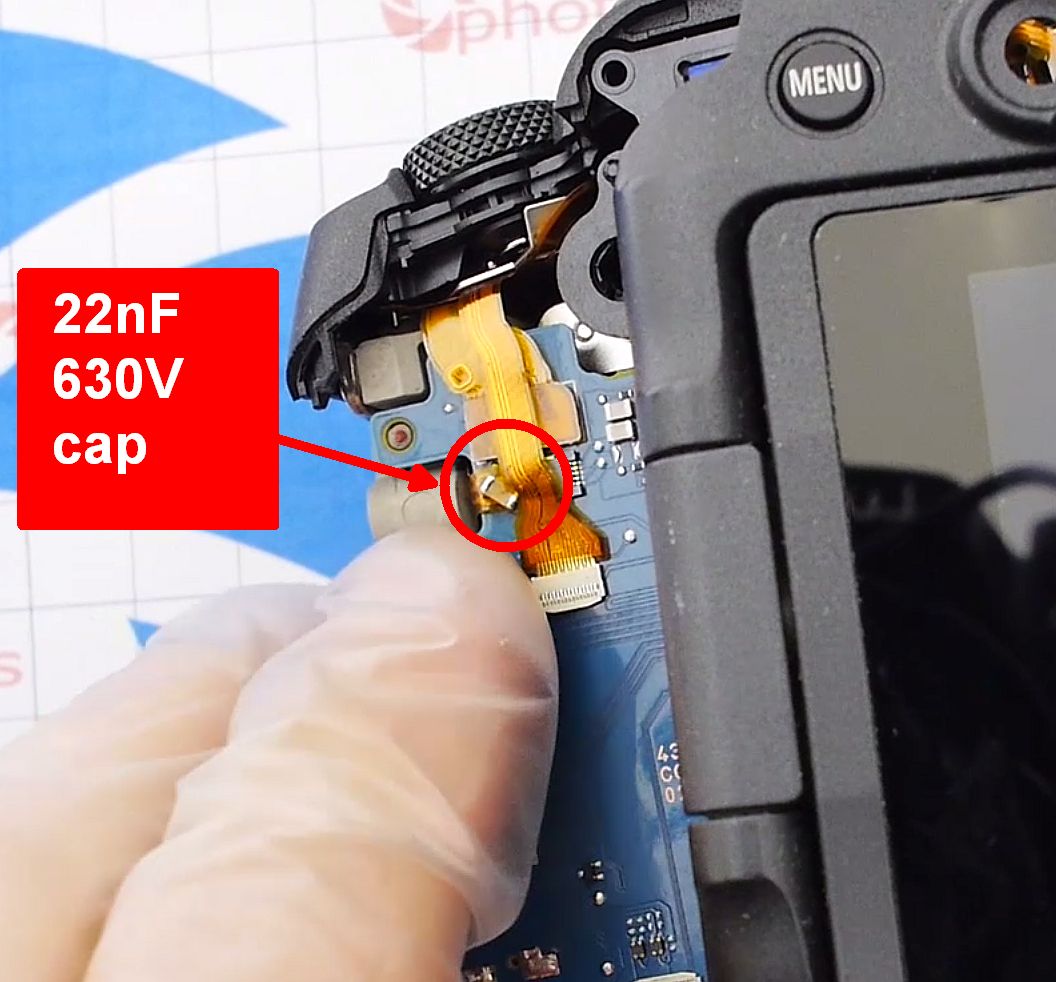

На цьому етапі я опинився перед неприємною дилемою: повноцінний ремонт вимагає заміни або всієї матриці (фільтр окремо офіційно не постачається), або лише скла пилострушувача з якоїсь розбірки (що теж дорого). Альтернатива — змусити фотоапарат думати, що з пилострушувачем усе гаразд, поставивши «обманку». Роль такої «хака» виконав SMD-конденсатор розміру 0805 ємністю 22 нФ і робочою напругою 630 В — саме такий був під рукою. Припаявши його прямо до контрольних точок шлейфа, я більше не бачив помилки! Що ж, хоч я й не отримав у результаті повністю працездатний фотоапарат, проблему з помилкою 06 вирішено. Метод, звісно, схожий на витягування лампочки «check engine» із панелі приладів автомобіля, але й функція, якою я пожертвував, несуттєва. Задля справедливості — фотоапарати інших брендів ніколи не повідомляють про помилки системи очищення матриці, і скільки «мертвих» пилострушувачів серед них — ніхто не знає.

Успішних зйомок!
